VTS VOLCANO VR Mini Technische Dokumentation Seite 122

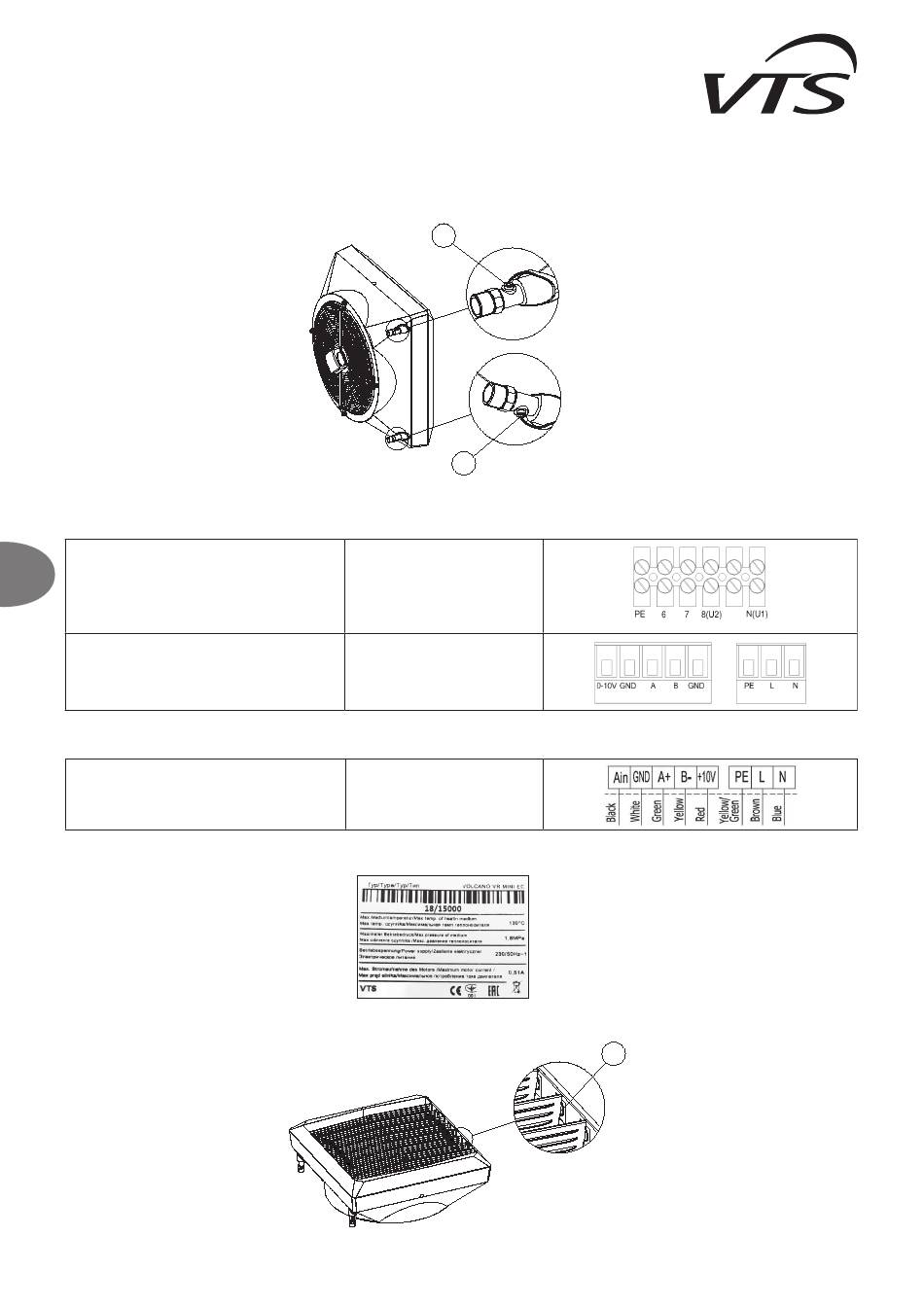

Supapă aerisire / drenarea mediului de încălzire Supapă aerisire / drenarea mediului de încălzire
Echipamentul se aeriste atunci cand slabiti surubul de ventilare 1 amplasat pe teava de alimentare. Agentul termic este golit prin duza 2, amplasata la partea inferioara a tevii de alimentare. Echipamentul se aeriste atunci cand slabiti surubul de ventilare 1 amplasat pe teava de alimentare. Agentul termic este golit prin duza 2, amplasata la partea inferioara a tevii de alimentare.
Atunci cand se reporneste echipamentul dupa aerisirea circuitului, aerisiti schimbatorul de caldura. Atunci cand se reporneste echipamentul dupa aerisirea circuitului, aerisiti schimbatorul de caldura.
Trebuie să acordați o atenție specială securizării dispozitivului pentru ca apa să nu vină în contact accidental cu carcasa încălzitorului în timpul procesului de drenare a agentului. Trebuie să acordați o atenție specială securizării dispozitivului pentru ca apa să nu vină în contact accidental cu carcasa încălzitorului în timpul procesului de drenare a agentului.
Conectarea la sursa de alimentare cu energie electrică
NOTIFICARE. Instalația trebuie prevăzută cu întrerupătoare la toți polii alimentării cu energie electrică. Recomandari de siguranta: conector suprasarcina VOLCANO VR Mini – 1 A, VOLCANO
Conectarea la sursa de alimentare cu energie electrică
VR1, VR2 – 2 A, VOLCANO VR3, VR-D - 4A) si siguranta curent diferential. VOLCANO VR Mini, VR1, VR2, VR3, VR-D (ventilator) sunt echipate cu bloc terminal pentru cablaj 7 x 2,5 mm2.
NOTIFICARE. Instalația trebuie prevăzută cu întrerupătoare la toți polii alimentării cu energie electrică. Recomandari de siguranta: conector suprasarcina VOLCANO VR Mini – 1 A, VOLCANO
ATENTIE Recomandam conectarea cablurilor la blocul terminal cu izolatori preinstalati.
VR1, VR2 – 2 A, VOLCANO VR3, VR-D - 4A) si siguranta curent diferential. VOLCANO VR Mini, VR1, VR2, VR3, VR-D (ventilator) sunt echipate cu bloc terminal pentru cablaj 7 x 2,5 mm2.
ATENTIE Recomandam conectarea cablurilor la blocul terminal cu izolatori preinstalati.
RO
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D
NOTICE from serial number 18/15000 (VR MINI EC, VR-D MINI EC), 19/30000 (VR1,VR2,VR3,VR-D EC) units are equipped with EC motor with protection rating IP=54 and additional terminal
that exposes +10V DC signal.
Reglarea grilelor de directionare a aerului
Grilele de directionare sunt amplasate in locas pivot 1, ce asigura directionarea usoara a aerului 4. Pentru a schimba pozitia grilelor de directionare, trebuie sa actionati cu ambele maini
(actionand partile laterale) pentru a putea schimba pozitia grilei in acelasi timp din ambele parti.
VOLCANO VR MINI, VR1, VR2, VR3,
VR-D MINI, VR-D EC (NEW)
Example of the nameplate, unit's equipped with new EC motor:
Reglarea grilelor de directionare a aerului
Grilele de directionare sunt amplasate in locas pivot 1, ce asigura directionarea usoara a aerului 4. Pentru a schimba pozitia grilelor de directionare, trebuie sa actionati cu ambele maini
(actionand partile laterale) pentru a putea schimba pozitia grilei in acelasi timp din ambele parti.
AC
AC
EC
EC
VOLCANO VR Mini, VR1, VR2, VR3, VR-D Mini, VR-D
1
1
2
2
5 x 1,5 mm
2
5 x 1,5 mm
2
Alimentare: 3 x 1,5mm
2
Control:
0-10Vdc: LiYCY 2x0,75 (ecranat) Alimentare: 3 x 1,5mm
2
Control:
0-10Vdc: LiYCY 2x0,75 (ecranat)
Alimentare: 3 x 1,5mm
2
Control:
0-10Vdc: LiYCY 2x0,75 (ecranat)
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
13
122
1
1
