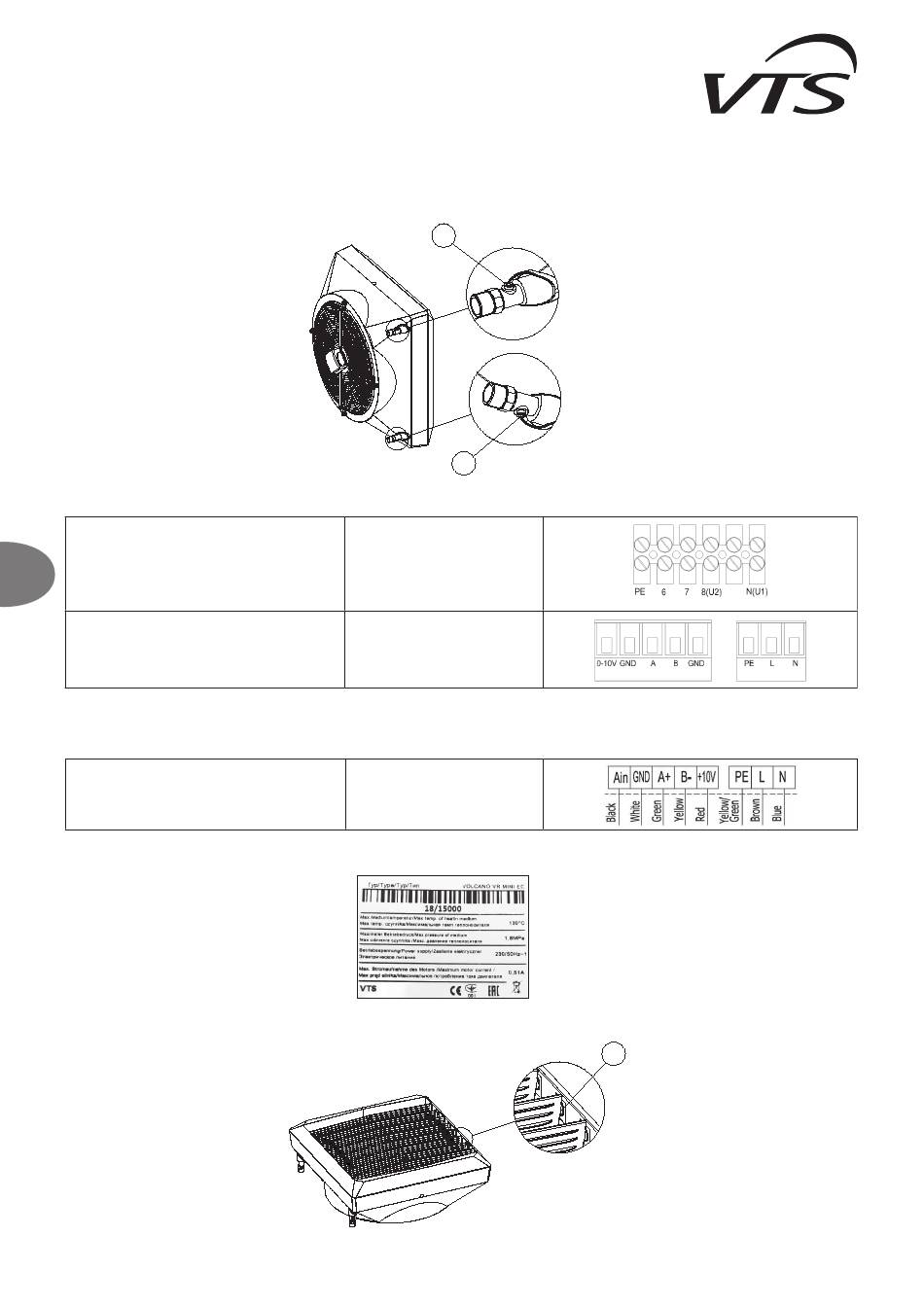

VTS VOLCANO VR Mini Technische Dokumentation Seite 104

Fűtőnyílás / fűtőközeg csatorna
Fűtőnyílás / fűtőközeg csatorna
A készülék légteleníthatő, ha az 1-es csavart meglazítja a csőcsatlakozáson. A fűtőközeg leürítéséhez a 2-es alsó csavart lazítsa meg. A készülék feltöltésekor ne felejte el annak légtelenítését.
A készülék légteleníthatő, ha az 1-es csavart meglazítja a csőcsatlakozáson. A fűtőközeg leürítéséhez a 2-es alsó csavart lazítsa meg. A készülék feltöltésekor ne felejte el annak légtelenítését.
Kísérje figyelemmel az eszközt, hogy ne folyjon a fűtőközeg, csak a hőcserélőbe, a fűtés indításakor.
Kísérje figyelemmel az eszközt, hogy ne folyjon a fűtőközeg, csak a hőcserélőbe, a fűtés indításakor.
Tápellátásra csatlakozás
Tápellátásra csatlakozás
JAVASLAT: Ajánlott minden tápellátási csatlakozást szakaszolóval ellátni. Javasolt védelmi intézkedések: Túláram és feszültség védelem VOLCANO VR mini -1A, VR1, VR2 -2A, VR3, VR-D
JAVASLAT: Ajánlott minden tápellátási csatlakozást szakaszolóval ellátni. Javasolt védelmi intézkedések: Túláram és feszültség védelem VOLCANO VR mini -1A, VR1, VR2 -2A, VR3, VR-D
-4A. A VOLCANO VR mini, VR1, VR2, VR3, VR-D sorkapoccsal szerelt, mely 7x 2,5mm2 elekromos kábel fogadására alkalmas. Javasoljuk előszerelt kábelvégek használatát..
-4A. A VOLCANO VR mini, VR1, VR2, VR3, VR-D sorkapoccsal szerelt, mely 7x 2,5mm2 elekromos kábel fogadására alkalmas. Javasoljuk előszerelt kábelvégek használatát..
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
HU
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
VOLCANO VR Mini, VR1, VR2, VR3, VR-D
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
NOTICE from serial number 18/15000 (VR MINI EC, VR-D MINI EC), 19/30000 (VR1,VR2,VR3,VR-D EC) units are equipped with EC motor with protection rating IP=54 and additional terminal
that exposes +10V DC signal.
A zsaluk állítása
Zsaluk állítása: A Volcano zsaluk (1) a készülék elején találhatók, melyekkel könnyen állítható a kívánt légáram iránya (4). Az állításhoz két kézzel fogja meg a burkolat széleit és így állítsa
azokat.
VOLCANO VR MINI, VR1, VR2, VR3,
VR-D MINI, VR-D EC (NEW)
Example of the nameplate, unit's equipped with new EC motor:
A zsaluk állítása
Zsaluk állítása: A Volcano zsaluk (1) a készülék elején találhatók, melyekkel könnyen állítható a kívánt légáram iránya (4). Az állításhoz két kézzel fogja meg a burkolat széleit és így állítsa
azokat.
AC
AC
EC
0-10Vdc: LiYCY 2x0,75 (árnyékolt)
EC
0-10Vdc: LiYCY 2x0,75 (árnyékolt)
VOLCANO VR Mini, VR1, VR2, VR3, VR-D Mini, VR-D
1
1
2
2
5 x 1,5 mm
2
5 x 1,5 mm
2
Tápellátás: 3 x 1,5mm
2
Vezérjel:
Tápellátás: 3 x 1,5mm
2
Vezérjel:
0-10Vdc: LiYCY 2x0,75 (árnyékolt)
Tápellátás: 3 x 1,5mm
2
Vezérjel:
VOLCANO VR Mini, VR1, VR2, VR3, VR-D/
13
104
