2.3 SEADME EHITUS (VOLCANO)
5
1.
SOOJUSVAHETI: kasutatava soojuskandja maksimumnäitajad: 130 °C, 1,6 MPa. Alumiiniumist ja vasest konstruktsioon, milles kasutatakse vasktorusid, spiraaltoru ja
alumiiniumlamelle. Ühendusotsad (3/4" isaskeere) asuvad seadme tagapaneelil. Meie tootesarjas kasutatakse üherealist soojusvahetit mudelis VOLCANO VR1 5–30 kW,
kaherealist soojusvahetit mudelites VOLCANO VR mini 3–20kW ja VOLCANO VR2 8–50kW ning kolmereaslist soojusvahetit mudelis VOLCANO VR3 13–75kW.
Volcano VR-D ei sisalda oma tööpõhimõtte tõttu soojusvahetit. Volcano VR-D on soojusvaheti asemel varustatud raamielementidega.
2.
EE TELGVENTILAATOR: Maksimaalne töötemperatuur on 60 °C, nimitoitevool on 230 V / 50 Hz. AC kaitseklass on IP54, EC-mootori isolatsiooniklass on F ja kaitseklass IP44. Õhu sissepuhke
tagab telgventilaator, mille ees on kaitsevõre. Tänu sobivale labade profiilile ja õigesti valitud laagritele toimib seade vaikselt ja tõrgeteta. Mootori suur võimsus võimaldab saavutada suure
tõhususe väikese voolutarbega, tagades täielikult reguleeritud õhuvahetuse. Korrektselt profileeritud korpus vähendab mürataset, muutes seadme eriti kasutajasõbralikuks ja sobivaks
rangemate müranormidega hoonetesse.
3.
KORPUS: koosneb kerest ja esipaneelist ning tagab ühilduvuse kvaliteetsest plastist valmistatud seadmetega, mis kasutavad kuni 130 °C. Värvilised küljepaneelid võimaldavad sobitada
seadme värvi sisekujundusega. Volcano VR-D tekitab õhuringlust, parandades õhu jaotumist ja takistades selle kogunemist kihtidesse.
4.
ÕHUSUUNAJAD: võimaldavad suunata sooja õhu voogu neljas suunas. Optimaalne õhuvoo vahemik ja suund saavutatakse spetsiaalse ventilaatorilaba profiili abil.
5.
MONTAAŽIKONSOOL: kuulub lisavarustusse. Selle ergonoomiline ja kerge konstruktsioon võimaldab pöörata seadet horisontaaltasapinnas vahemikus -60°÷0÷60° ja suunata sooja õhu voo
sinna, kuhu vaja.

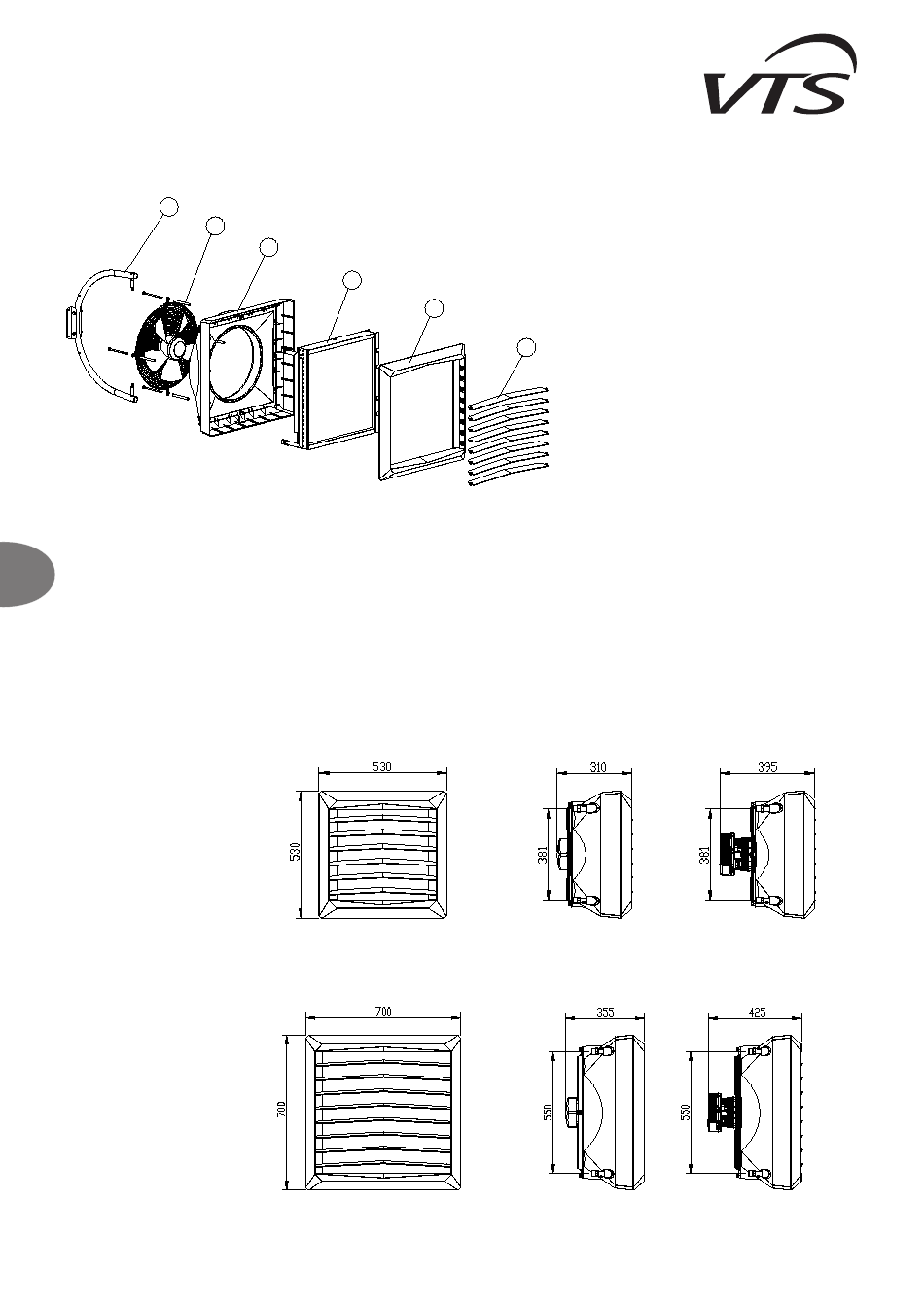

2.4 ÜLDMÕÕTMED (VOLCANO VR mini, VR1, VR2, VR3, VR-D)
VOLCANO VR Mini
VOLCANO VR1, VR2, VR3, VR-D
2
3
1
1. SOOJUSVAHETI;
2. TELGVENTILAATOR;
3. KATE;
4. ÕHUSUUNAJAD;
5. NÄIDISKONSOOL;
3
4
AC
AC
5
132
EC
EC
