5. AUTOMAZIONE
5.1 ELEMENTI DI AUTOMAZIONE
I collegamenti elettrici possono essere effettuati solo da elettricisti ben informati, e secondo:
Le norme di salute e sicurezza sul lavoro
ALe istruzioni di montaggio
La documentazione tecnica di ciascuno degli elementi di automazione
NOTA Prima di avviare il processo di assemblaggio e collegamento del sistema, familiarizzare con la documentazione originale allegata ai dispositivi di automazione."

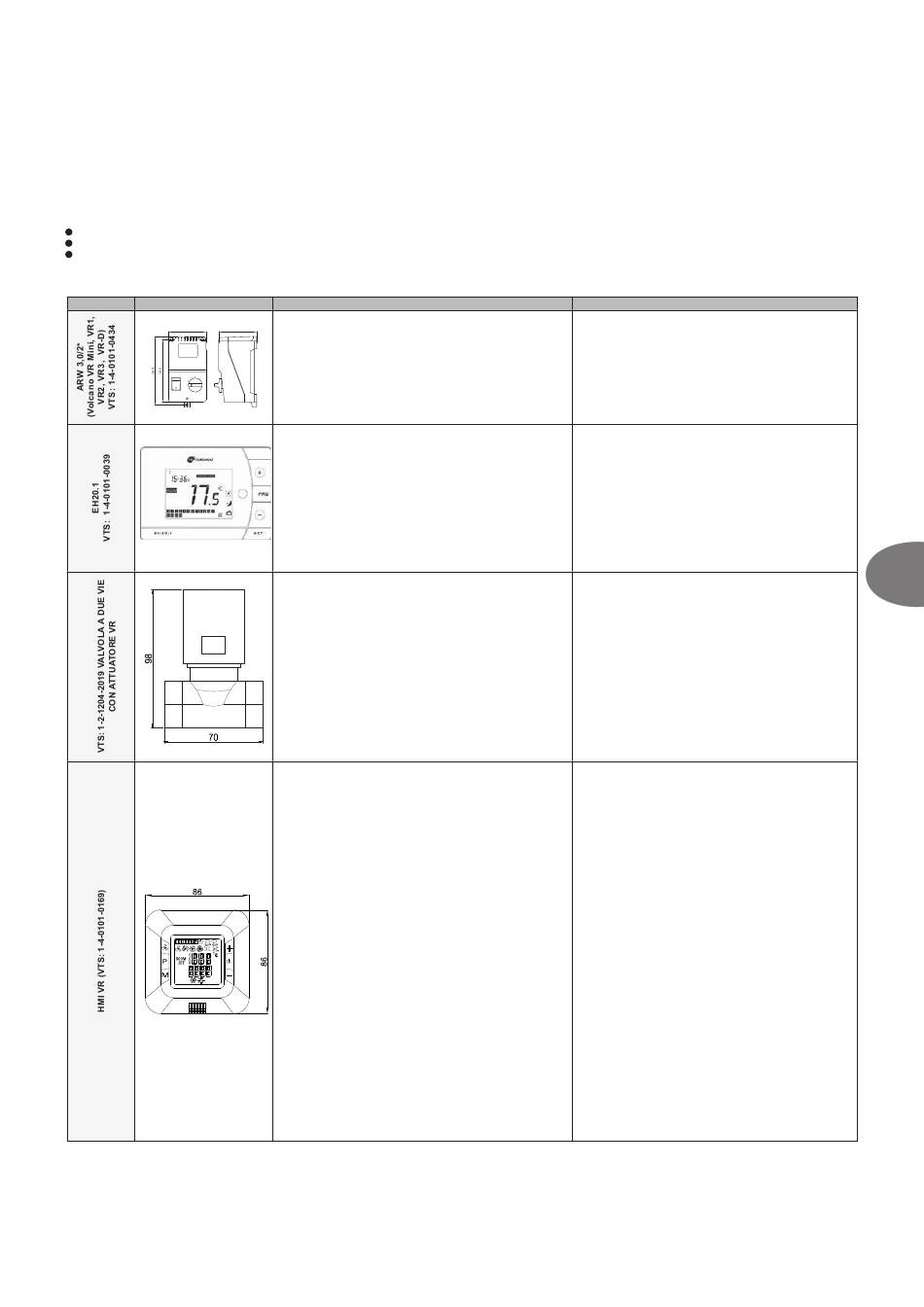

MODELLO SCHEMA
91
90
134mm x 94mm x 28mm
DATI TECNICI
SPEED CONTROLLER - ARW 3.0 / 2
● Tensione di alimentazione: 230V AC + / - 10%
● Corrente di uscita ammissibile: 3,0 A
● Modo di controllo: controllo a scatti
● Numero di livelli di controllo: 5
● on / off
● Tipo di protezione: IP54
● Metodo di montaggio: Su parete
● Parametri ambientali di lavoro 0 ... 35 ° C
REGOLATORE DI TEMPERATURA PROGRAMMABILE
● Alimentazione: batteria alcalina da 1,5 V (in dotazione)
● Campo di impostazione: 5 ... 35 ° C
● Intervallo temperatura programmabile: 0.5 ° C
● Carico uscita di controllo ammesso: 5 (2) (24 ... 230 V AC)
● Tipo di protezione: IP30
● Metodo di montaggio: su parete
● Parametri ambientali di lavoro 0 ... 50 ° C
● Tempo di commutazione ciclo di lavoro: 60 min
● Programmatore: con orologio settimanale
● Modalità di funzionamento: impostazioni del produttore o
personalizzate
VALVOLA A DUE VIE
● diametro Connettore: 3/4 ""
● Modalità di funzionamento: on / off
● La pressione massima differenziale di 90 kPa
● grado di pressione PN 16
● Grado fattore di portata Kvs: 4,5 m3 / h
● Temperatura massima fluido di riscaldamento: 105 ° C
● Parametri ambientali di lavoro: 0-60 ° C
ATTUATORE VALVOLA
● Potenza assorbita 7 VA
● Tensione di alimentazione: 230 V AC + / - 10%
● Tempo di chiusura / apertura 4-5/9-11s
● Posizione senza alimentazione: chiuso
● Tipo di protezione: IP54
● Parametri ambientali di lavoro: 0-60 ° C
CONTROLLER HMI VR per regolatore ARWE3.0
● Alimentazione: 1 ~ 230V + / -10% / 50Hz
● corrente di uscita massima valvola o valvole con attuatore: 3 (1) A
● Potenza: 1.5VA
● temperatura programmabile: 5 ~ 40 ° C
● Parametri delle condizioni di lavoro: 5 ~ 50 ° C
● Umidità relativa: 0,85 • Display: grigio, retroilluminato blu
● sensore incorporato: NTC 10K, 3950 Ohm a 25 ° C
● Sensore esterno: possibilità di collegare il sensore esterno NTC
● Precisione di misura: + 1 ° C (misurazione ogni +0.5 ° C)
● pianificazione settimanale del calendario: 5 +1 +1
● modalità di funzionamento: riscaldamento / raffreddamento
● Opzioni di controllo: automatico (0 -10V) / manuale (30%, 60%,
100%) \
● Orologio: 24 ore
● Indicazione temperatura: temperatura ambiente o impostare la
0temperatura di riscaldamento / raffreddamento: due periodi di
riscaldamento da 24 ore al giorno
● Funzionamento (5 +1 +1) o continuo
● protezioni anti-gelo: apertura della valvola a causa del calo della
temperatura ambiente
sotto gli 8 ° C
● Grado di protezione: IP30
● Metodo di montaggio: incasso box di 60 millimetri
● operazioni: tastiera esterna
● Numero di regolatori ARWE3.0 serviti: 8
● lunghezza massima del cavo segnale: 120m
● involucro: ABS UL94 -5 (plastica ignifuga)
● Colore: RAL 9016
● dimensioni / peso: 86x86x54mm/0.12kg comunicazione esterna:
RS485 (MODBUS)
● diametro suggerito del cavo di alimentazione: 2x1mm2
14
213
OSSERVAZIONI
● Non bisogna collegare ad un regolatore di giri più di un
apparecchio VOLCANO VR 1/VR 2/VR 3/VR-D né più di
quattro apparecchi VOLCANO VR mini a causa dei valori
consentiti della corrente in uscita.
● La distanza minima tra i regolatori montati in verticale e in
orizzontale è pari a 20 cm.
● Si suggerisce l'esecuzione dell'allacciamento dell'alimentazione
con un cavo di almeno 3 x 1,5mm².
● I disegni degli elementi dell'automatica rappresentano
esclusivamente la visualizzazione dei singoli prodotti.
● descrizione dettagliata del regolatore di temperatura
programmabile, vedi manuale su www.vtsgroup.com
● termostato e regolatore di temperatura programmabile
dovrebbero essere installati in una posizione visibile.
● Evitare luoghi esposti direttamente alla radiazione solare, onde
elettromagnetiche, ecc
● Il collegamento elettrico deve essere fatto con un cavo min. 2 x
0.75 mm .
2
● I disegni elemento di automazione sono solo una
visualizzazione di prodotti campione.
● La valvola a due vie deve essere installata sul ritorno (uscita)
Dell'impianto.
● Gli schemi degli elementi di automazione sono solo una
visualizzazione di prodotti campione.
● Il collegamento elettrico deve essere fatto con un cavo min. 2 x
0.75 mm2.
● Gli schemi degli elementi di automazione sono solo una
visualizzazione di Prodotti campione. .
● Per la descrizione dettagliata del regolatore di temperatura,
consultare il manuale su www.vtsgroup.com
● Termostato e regolatore di temperatura programmabile
dovrebbero
essere installati in un luogo visibile.
● Evitare luoghi esposti direttamente alla adiazione solare, onde
elettromagnetiche, ecc \Gli schemi degli elementi di
automazione sono solo una visualizzazione di
prodotti campione.
