Esempi di disposizione delle unità di riscaldamento dell'aria Con montaggio su una parete
Esempi di disposizione delle unità di riscaldamento dell'aria Con montaggio su una parete

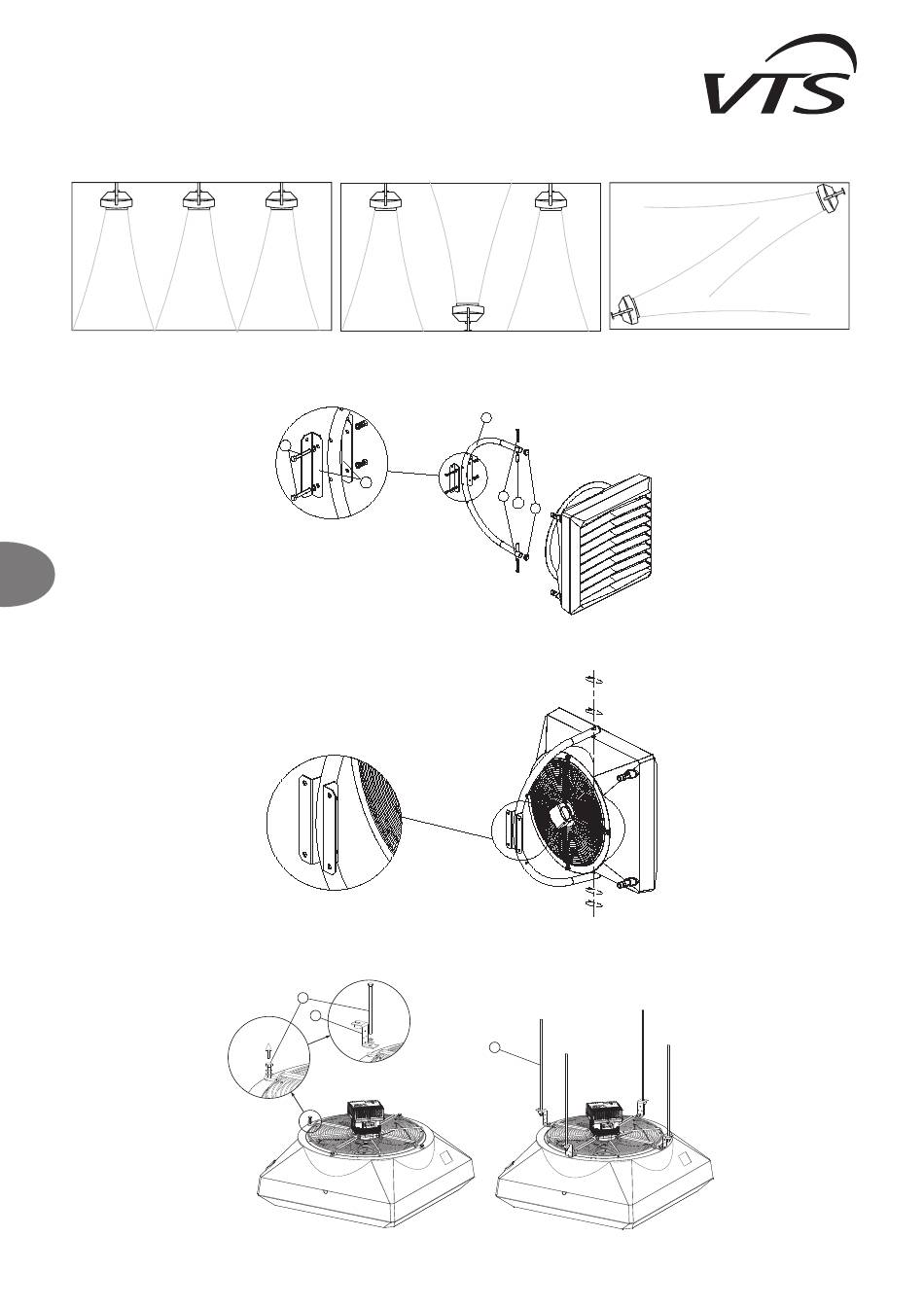

4.1 INSTALLAZIONE CON STAFFA
La staffa è opzionale. Per collegare La staffa al dispositivo, utilizzare punte a corona per forare il pannello superiore e inferiore del dispositivo (nei punti segnati con 6), e inserire i manicotti
nei fori. Far scorrere i bracci sui manicotti. Inserire le viti M10 nei manicotti superiore e inferiore, e fissare la posizione del supporto in relazione al riscaldamento durante il serraggio delle viti.
Quando si è regolato il dispositivo nella giusta posizione, montre i tappi sul supporto.
4.1 Installazione con staffa
IT
La staffa è opzionale. Per collegare La staffa al dispositivo, utilizzare punte a corona per forare il pannello superiore e inferiore del dispositivo (nei punti segnati con 6), e inserire i manicotti
nei fori. Far scorrere i bracci sui manicotti. Inserire le viti M10 nei manicotti superiore e inferiore, e fissare la posizione del supporto in relazione al riscaldamento durante il serraggio delle viti.
Quando si è regolato il dispositivo nella giusta posizione, montre i tappi sul supporto.
L'unità staffa è costituita da:
1. BRACCIO (1 pezzo); 2. SUPPORTI; 3. VITI M10 CON DADI PER IL FISSAGGIO DEL SUPPORTO (2 set); 4. VITI PER IL FISSAGGIO M10 DEL SUPPORTO AL RISCALDATORE (2
pezzi); 5. TAPPI (2 pezzi); 6. MANICOTTI DI MOTAGGIO (2 pezzi)
rotation of the device when mounted on a console
L'unità staffa è costituita da:
1. BRACCIO (1 pezzo); 2. SUPPORTI; 3. VITI M10 CON DADI PER IL FISSAGGIO DEL SUPPORTO (2 set); 4. VITI PER IL FISSAGGIO M10 DEL SUPPORTO AL RISCALDATORE (2
4.2 ROTATION OF THE DEVICE WHEN MOUNTED ON A CONSOLE
pezzi); 5. TAPPI (2 pezzi); 6. MANICOTTI DI MOTAGGIO (2 pezzi)
L'attrezzatura del vulcano può anche essere montata in posizione orizzontale. Maniglie speciali (1) vengono utilizzate per sospendere il dispositivo. Per montare le staffe, rimuovere la vite 2 che rotation of the device when mounted on a console
fissa la griglia della ventola, montare la staffa 1 e avvitare la vite 2 in posizione. Ripeti per le restanti viti. Non svitare tutte le viti contemporaneamente!
