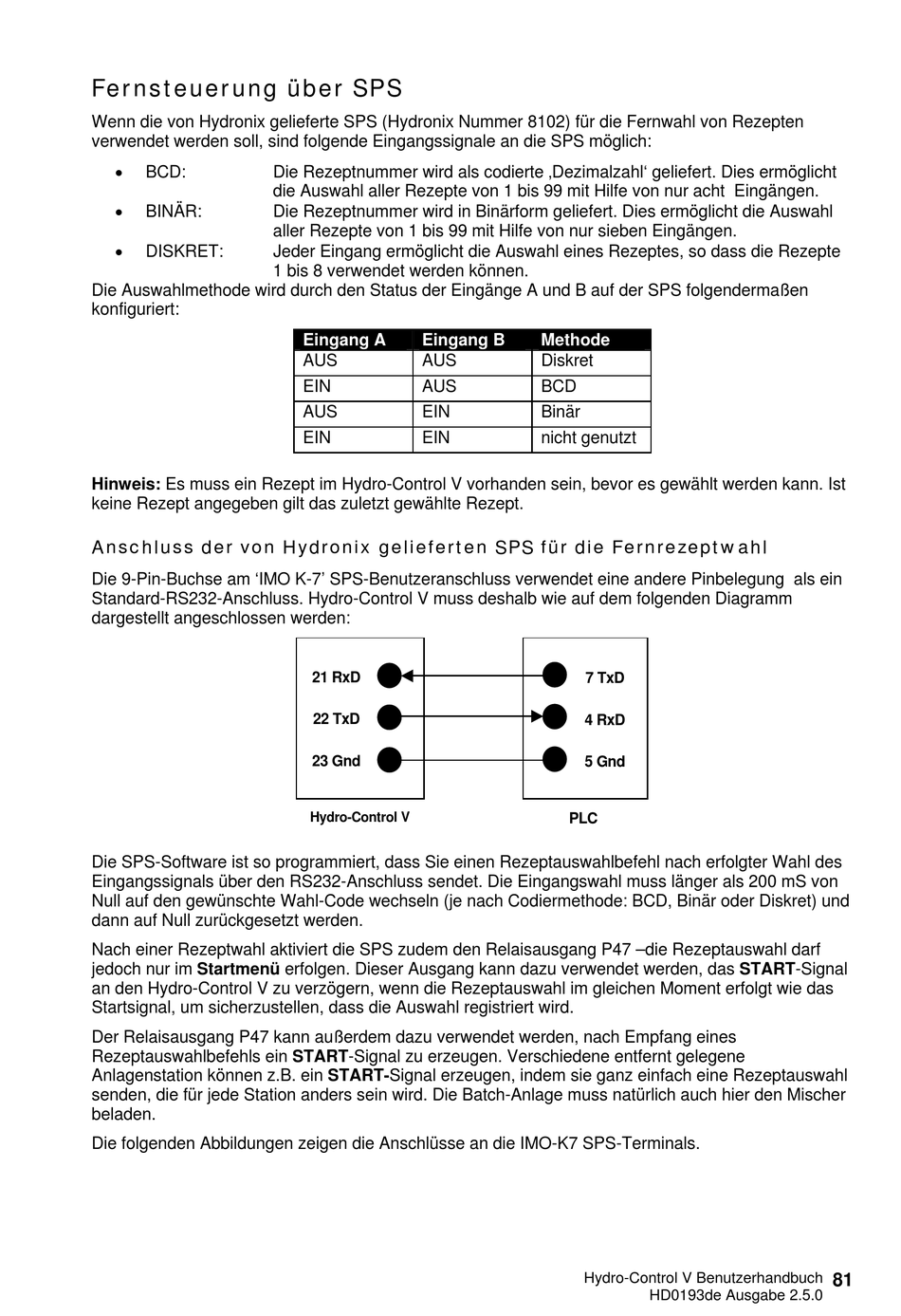

Fernsteuerung über SPS
Wenn die von Hydronix gelieferte SPS (Hydronix Nummer 8102) für die Fernwahl von Rezepten
verwendet werden soll, sind folgende Eingangssignale an die SPS möglich:
BCD:
BINÄR:
DISKRET:
Die Auswahlmethode wird durch den Status der Eingänge A und B auf der SPS folgendermaßen
konfiguriert:
Hinweis: Es muss ein Rezept im Hydro-Control V vorhanden sein, bevor es gewählt werden kann. Ist
keine Rezept angegeben gilt das zuletzt gewählte Rezept.
Anschluss der von Hydronix gelieferten SPS für die Fernrezeptwahl
Die 9-Pin-Buchse am 'IMO K-7' SPS-Benutzeranschluss verwendet eine andere Pinbelegung als ein
Standard-RS232-Anschluss. Hydro-Control V muss deshalb wie auf dem folgenden Diagramm
dargestellt angeschlossen werden:
Die SPS-Software ist so programmiert, dass Sie einen Rezeptauswahlbefehl nach erfolgter Wahl des
Eingangssignals über den RS232-Anschluss sendet. Die Eingangswahl muss länger als 200 mS von
Null auf den gewünschte Wahl-Code wechseln (je nach Codiermethode: BCD, Binär oder Diskret) und
dann auf Null zurückgesetzt werden.
Nach einer Rezeptwahl aktiviert die SPS zudem den Relaisausgang P47 –die Rezeptauswahl darf
jedoch nur im Startmenü erfolgen. Dieser Ausgang kann dazu verwendet werden, das START -Signal
an den Hydro-Control V zu verzögern, wenn die Rezeptauswahl im gleichen Moment erfolgt wie das
Startsignal, um sicherzustellen, dass die Auswahl registriert wird.
Der Relaisausgang P47 kann außerdem dazu verwendet werden, nach Empfang eines
Rezeptauswahlbefehls ein START -Signal zu erzeugen. Verschiedene entfernt gelegene
Anlagenstation können z.B. ein START- Signal erzeugen, indem sie ganz einfach eine Rezeptauswahl
senden, die für jede Station anders sein wird. Die Batch-Anlage muss natürlich auch hier den Mischer
beladen.
Die folgenden Abbildungen zeigen die Anschlüsse an die IMO-K7 SPS-Terminals.
Die Rezeptnummer wird als codierte ‚Dezimalzahl' geliefert. Dies ermöglicht
die Auswahl aller Rezepte von 1 bis 99 mit Hilfe von nur acht Eingängen.
Die Rezeptnummer wird in Binärform geliefert. Dies ermöglicht die Auswahl
aller Rezepte von 1 bis 99 mit Hilfe von nur sieben Eingängen.
Jeder Eingang ermöglicht die Auswahl eines Rezeptes, so dass die Rezepte
1 bis 8 verwendet werden können.
Eingang A
Eingang B
AUS
AUS
EIN
AUS
AUS
EIN
EIN
EIN
21 RxD
22 TxD
23 Gnd
Hydro-Control V
Methode
Diskret
BCD
Binär
nicht genutzt
7 TxD
4 RxD
5 Gnd
PLC
Hydro-Control V Benutzerhandbuch
HD0193de Ausgabe 2.5.0
81
