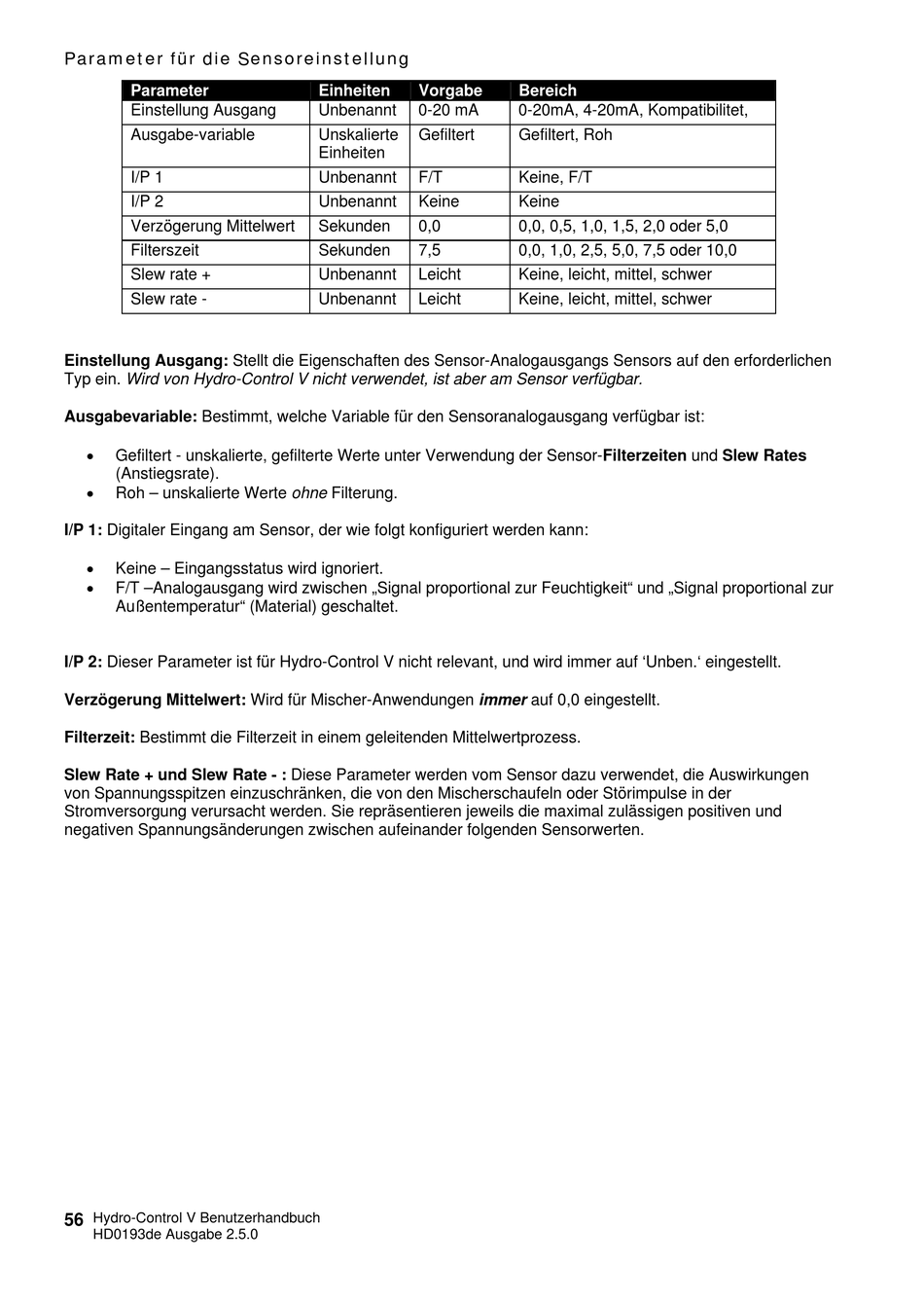

Parameter für die Sensoreinstellung
Parameter
Einstellung Ausgang
Ausgabe-variable
I/P 1
I/P 2
Verzögerung Mittelwert
Filterszeit
Slew rate +
Slew rate -
Einstellung Ausgang: Stellt die Eigenschaften des Sensor-Analogausgangs Sensors auf den erforderlichen
Typ ein. Wird von Hydro-Control V nicht verwendet, ist aber am Sensor verfügbar.
Ausgabevariable: Bestimmt, welche Variable für den Sensoranalogausgang verfügbar ist:
Gefiltert - unskalierte, gefilterte Werte unter Verwendung der Sensor-Filterzeiten und Slew Rates
(Anstiegsrate).
Roh – unskalierte Werte ohne Filterung.
I/P 1: Digitaler Eingang am Sensor, der wie folgt konfiguriert werden kann:
Keine – Eingangsstatus wird ignoriert.
F/T –Analogausgang wird zwischen „Signal proportional zur Feuchtigkeit" und „Signal proportional zur
Außentemperatur" (Material) geschaltet.
I/P 2: Dieser Parameter ist für Hydro-Control V nicht relevant, und wird immer auf 'Unben.' eingestellt.
Verzögerung Mittelwert: Wird für Mischer-Anwendungen immer auf 0,0 eingestellt.
Filterzeit: Bestimmt die Filterzeit in einem geleitenden Mittelwertprozess.
Slew Rate + und Slew Rate - : Diese Parameter werden vom Sensor dazu verwendet, die Auswirkungen
von Spannungsspitzen einzuschränken, die von den Mischerschaufeln oder Störimpulse in der
Stromversorgung verursacht werden. Sie repräsentieren jeweils die maximal zulässigen positiven und
negativen Spannungsänderungen zwischen aufeinander folgenden Sensorwerten.
Hydro-Control V Benutzerhandbuch
56
HD0193de Ausgabe 2.5.0
Einheiten
Vorgabe
Unbenannt
0-20 mA
Unskalierte
Gefiltert
Einheiten
Unbenannt
F/T
Unbenannt
Keine
Sekunden
0,0
Sekunden
7,5
Unbenannt
Leicht
Unbenannt
Leicht
Bereich
0-20mA, 4-20mA, Kompatibilitet,
Gefiltert, Roh
Keine, F/T
Keine
0,0, 0,5, 1,0, 1,5, 2,0 oder 5,0
0,0, 1,0, 2,5, 5,0, 7,5 oder 10,0
Keine, leicht, mittel, schwer
Keine, leicht, mittel, schwer
