Hardware
Umgang mit dem Hardware-Menü
Das Hardware-Menü zeigt Informationen über den angeschlossenen Sensor und ermöglicht dem Anwender
den Analogausgang der Sensoren zu erzwingen und den Hydro-Probe Orbiter automatisch zu kalibrieren.
Wählen Sie ‚Test' <F3> um den Analogausgang des Sensors zu prüfen. Damit wird der der Strom auf den
angezeigten Wert gesetzt. Mit dem Ziffernblock oder den Tasten <+> (F1) und <-> (F2) kann der Strom
zwischen 0 – 20 mA eingestellt werden.
HINWEIS: Wird bei Anschluss an Hydro-Control V normalerweise nicht verwendet.
Die oben in <F4> gezeigte ‚Kalib' Funktion erscheint nur wenn ein Hydro-Probe Orbiter angeschlossen ist.
Dient zur Ausführung einer Autokal bei Montage eines neuen Sensorarms am Sensor.
Das Hardware-Menü zeigt zudem folgenden Informationen an:
Unkompensierte und kompensierte Frequenz
Amplitude des Frequenzbereichs
Sensor ID
Firmware Version
Im Sensor gemessene Mindest- und Maximaltemperaturen
Werkskalibrierwerte für Luft und Wasser
Drücken Sie <Zurück> (F5), um auf das Diagnose-Menü zurück zu kehren.
Hydro-Control V Benutzerhandbuch
52
HD0193de Ausgabe 2.5.0

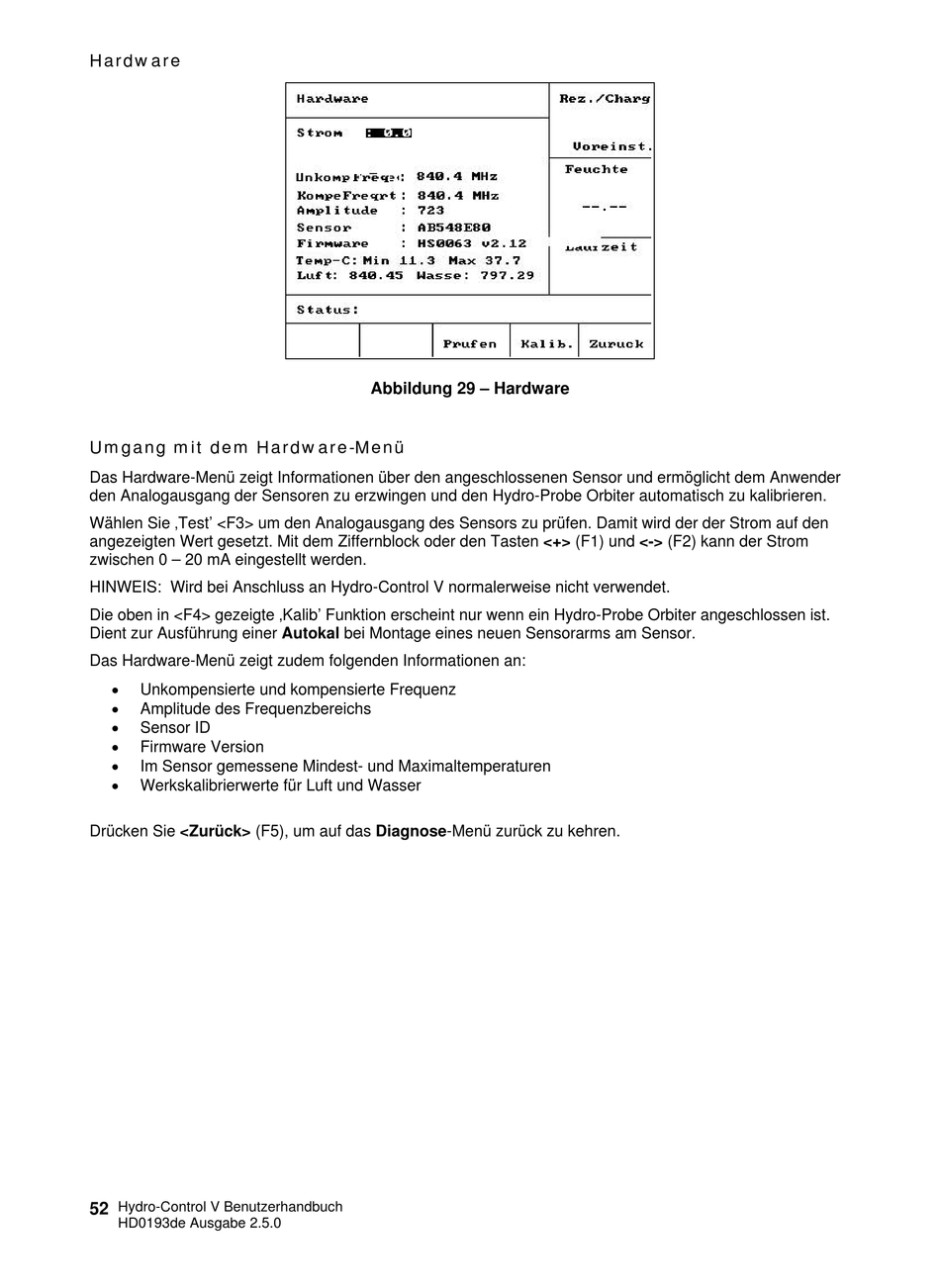

Abbildung 29 – Hardware
