Monitor
Umgang mit dem Monitor-Menü
Das Monitor-Menü ermöglicht die graphische Anzeige der Rohwerte bzw. der momentanen nicht skalierten
Werte. Der aktuelle Momentwert wird in der oberen Mitte der Kurve numerisch angezeigt. Anzeigeoptionen
sind wie folgt:

Drücken Sie die Taste <Roh2> (F1), wenn Sie die Rohaufzeichnungen auf einer 2-Sekunden-
Zeitbasis einsehen möchten.

Drücken Sie die Taste <Roh100> (F2), wenn Sie die Rohaufzeichnungen auf einer 100-Sekunden-
Zeitbasis einsehen möchten.

Drücken Sie die Taste <Fil2> (F3), wenn Sie die gefilterten Werte auf einer 2-Sekunden-Zeitbasis
einsehen möchten.

Drücken Sie die Taste <Fil100> (F4), wenn Sie die gefilterten Werte auf einer 100-Sekunden-
Zeitbasis einsehen möchten.
Drücken Sie <Zurück> (F5), um auf das Diagnose-Menü zurück zu kehren.
Hydro-Control V Benutzerhandbuch
54
HD0193de Ausgabe 2.5.0

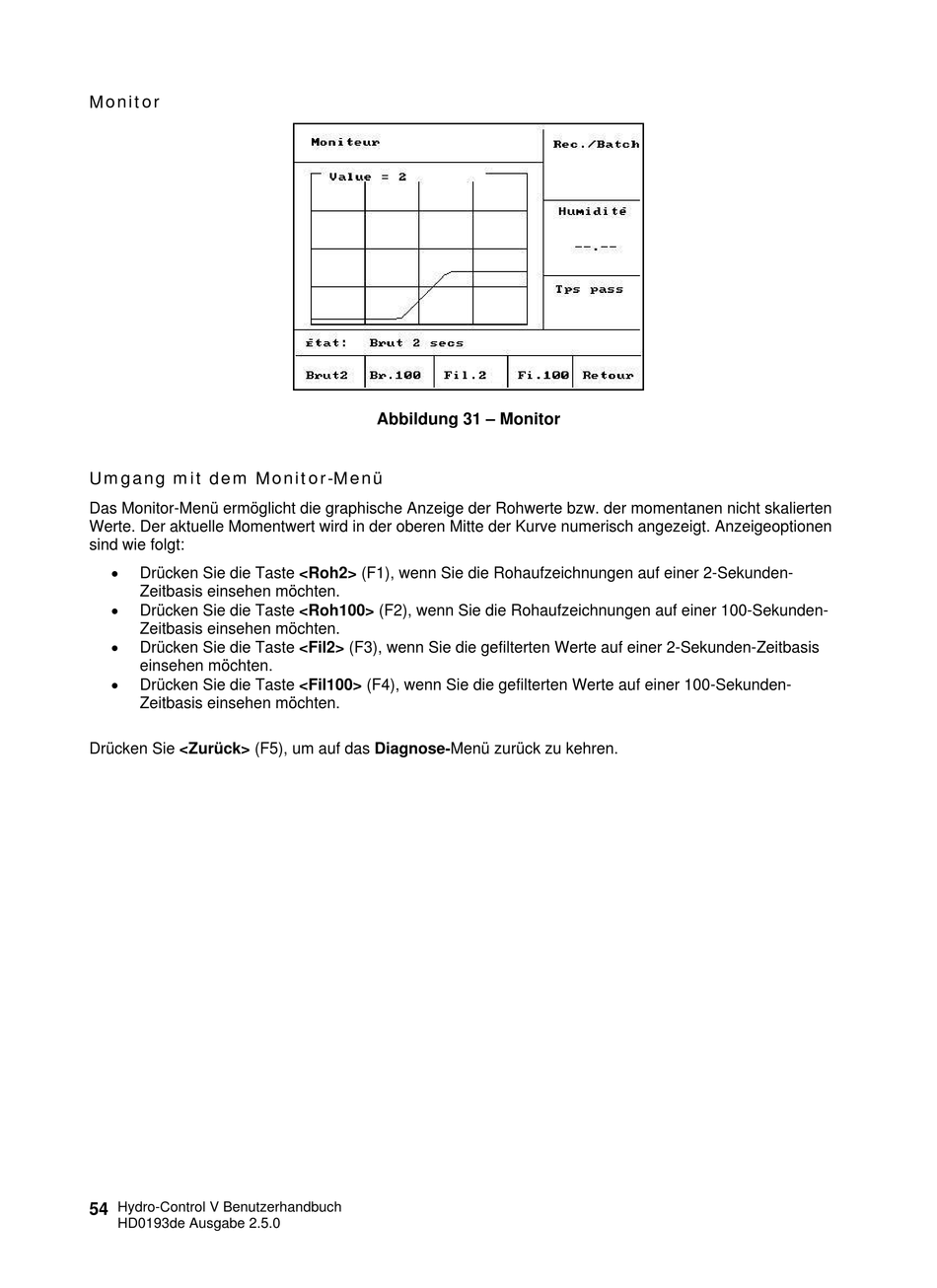

Abbildung 31 – Monitor
