Resonator
Umgang mit dem Resonator-Menü
Das Ausgangssignal des Resonators wird graphisch angezeigt. Über dieser Kurve werden die Werte für die
Resonanzfrequenz, die Amplitude der Resonanz, und die Innen- und Außentemperaturen (

Drücken Sie <300> (F1), wenn Sie die 300 MHz Kurve einsehen möchten

Drücken Sie <40> (F2), wenn Sie die 40 MHz Kurve einsehen möchten

Drücken Sie <4> (F3), wenn Sie die 4 MHz Kurve einsehen möchten

Drücken Sie <Ref> (F4), wenn Sie das Referenzsignal einsehen möchten
Drücken Sie <Zurück> (F5), um auf das Diagnose-Menü zurück zu kehren.

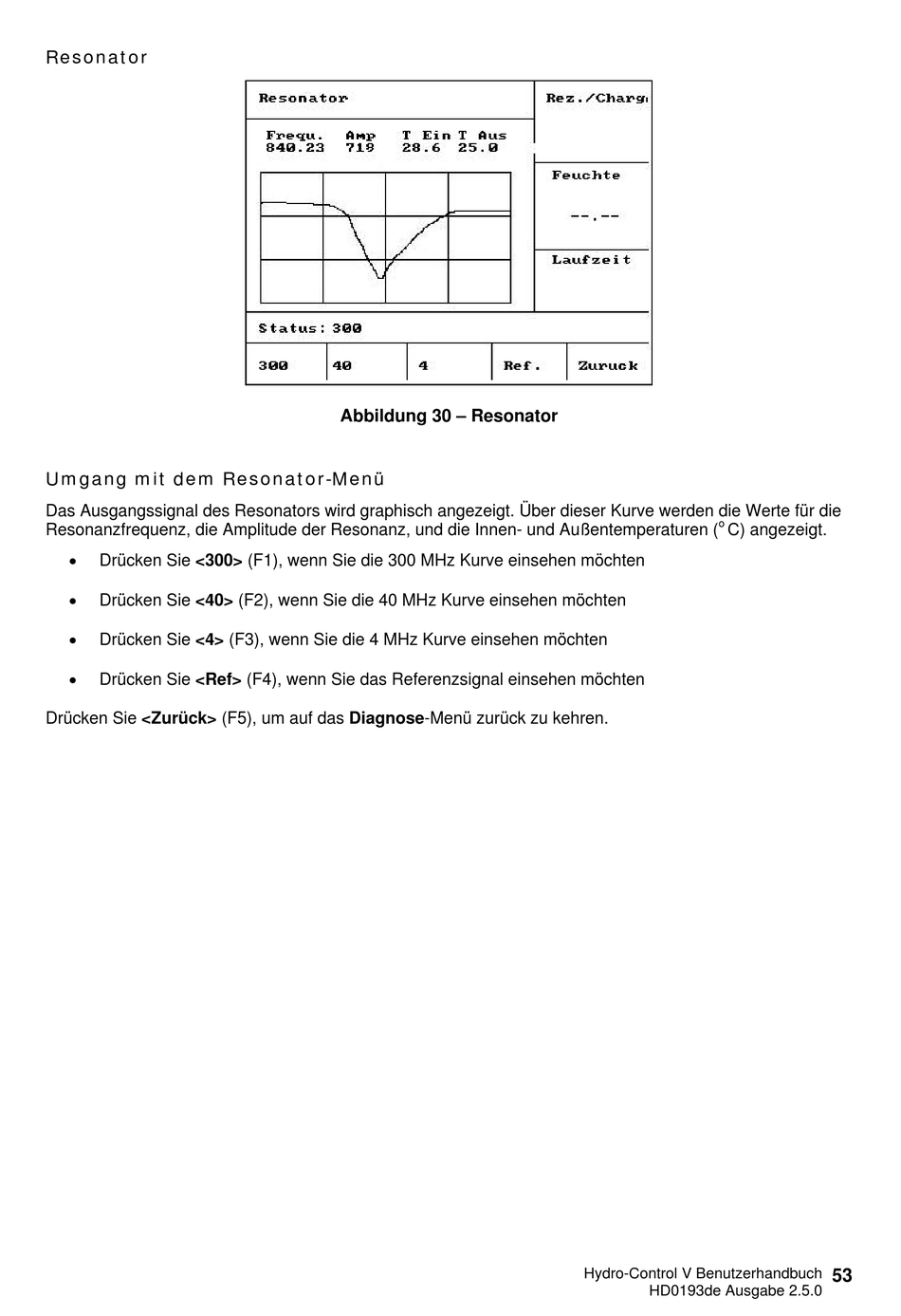

Abbildung 30 – Resonator
o
C) angezeigt.
Hydro-Control V Benutzerhandbuch
HD0193de Ausgabe 2.5.0
53
