Diagnose
Die Diagnose-Bildschirme sollten nur für die Fehlersuche angewendet werden und werden
normalerweise unter Anleitung von Hydronix verwendet.
Umgang mit dem Diagnose-Menü
Das Diagnose-Menü ermöglicht den Zugang zu mehreren Bildschirmen, die für das Ablesen, Testen, und
Konfigurieren des angeschlossenen Sensors verwendet werden:

Drücken Sie <H/W> (F1), wenn Sie Systeminformation ablesen und die aktuelle Schnittstelle testen
möchten

Drücken Sie <RES> (F2), wenn Sie eine graphische Anzeige des Resonators sehen möchten

Drücken Sie <MON> (F3), wenn Sie die Messungen des Sensors überwachen möchten

Drücken Sie die Taste <KONF> (F4), wenn Sie den Sensor konfigurieren möchten
Drücken Sie <Zurück> (F5), um auf das Menü Systemeinstellung zurück zu kehren.

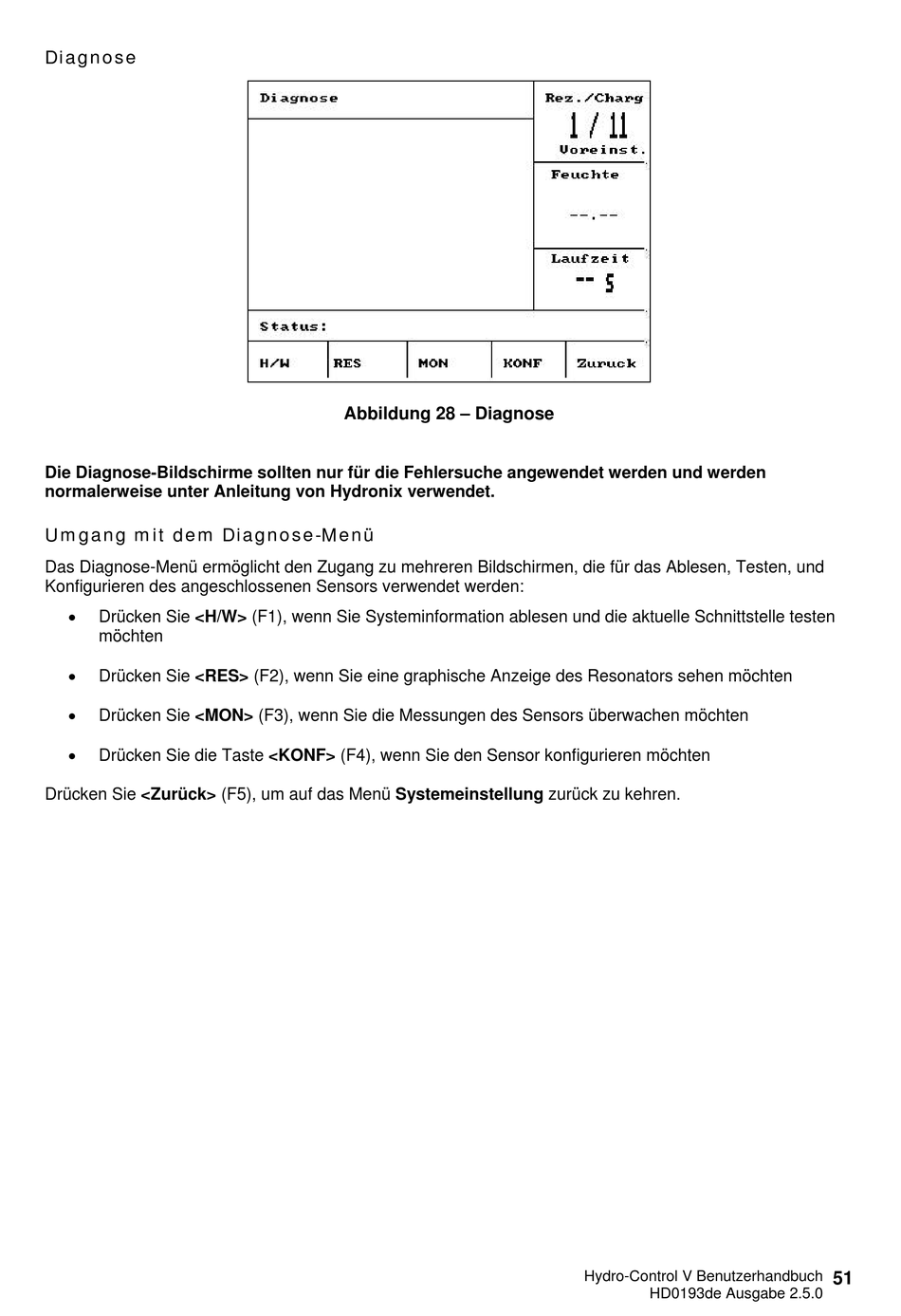

Abbildung 28 – Diagnose
Hydro-Control V Benutzerhandbuch
HD0193de Ausgabe 2.5.0
51
