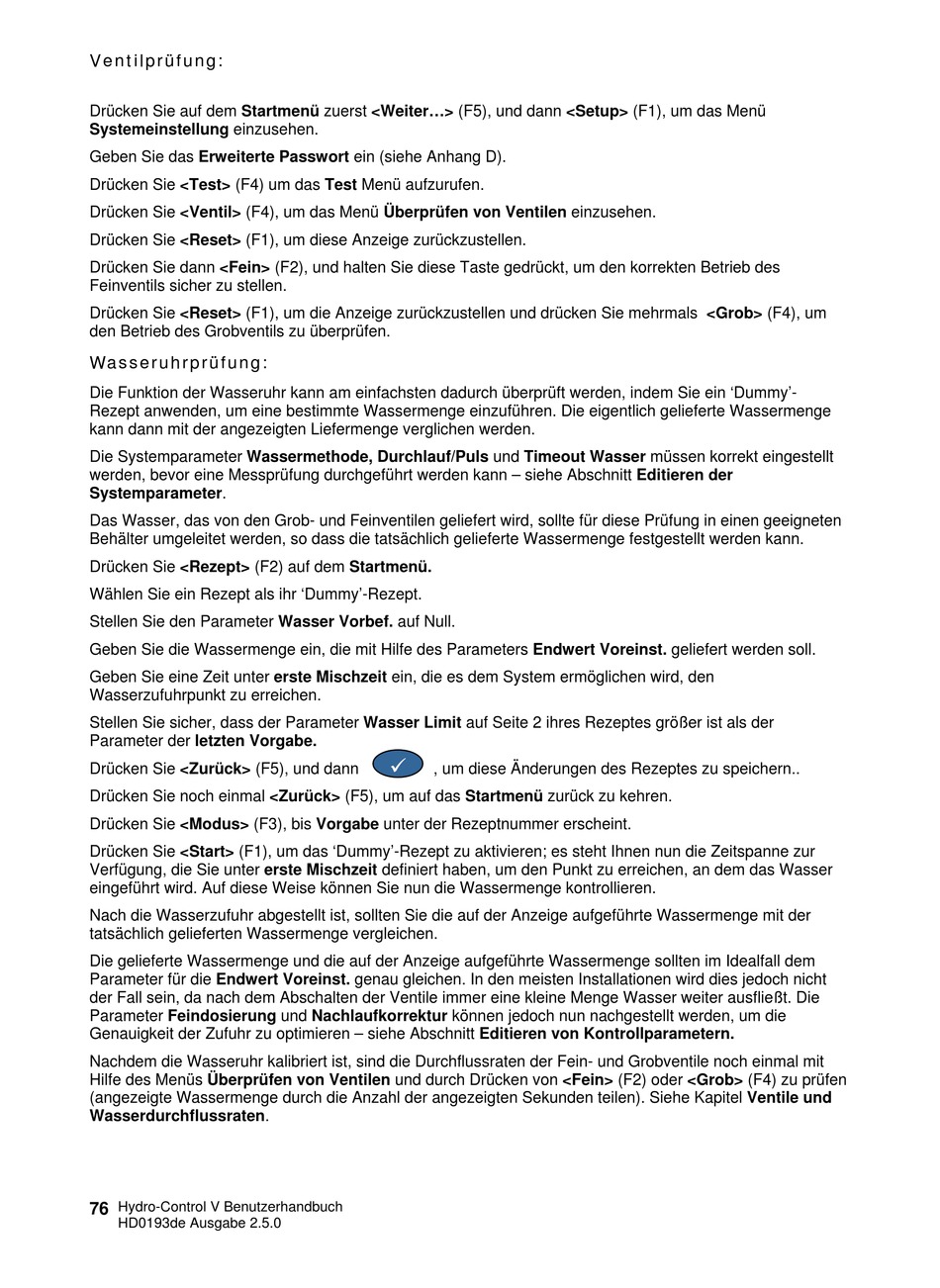

Ventilprüfung:
Drücken Sie auf dem Startmenü zuerst <Weiter...> (F5), und dann <Setup> (F1), um das Menü
Systemeinstellung einzusehen.
Geben Sie das Erweiterte Passwort ein (siehe Anhang D).
Drücken Sie <Test> (F4) um das Test Menü aufzurufen.
Drücken Sie <Ventil> (F4), um das Menü Überprüfen von Ventilen einzusehen.
Drücken Sie <Reset> (F1), um diese Anzeige zurückzustellen.
Drücken Sie dann <Fein> (F2), und halten Sie diese Taste gedrückt, um den korrekten Betrieb des
Feinventils sicher zu stellen.
Drücken Sie <Reset> (F1), um die Anzeige zurückzustellen und drücken Sie mehrmals <Grob> (F4), um
den Betrieb des Grobventils zu überprüfen.
Wasseruhrprüfung:
Die Funktion der Wasseruhr kann am einfachsten dadurch überprüft werden, indem Sie ein 'Dummy'-
Rezept anwenden, um eine bestimmte Wassermenge einzuführen. Die eigentlich gelieferte Wassermenge
kann dann mit der angezeigten Liefermenge verglichen werden.
Die Systemparameter Wassermethode, Durchlauf/Puls und Timeout Wasser müssen korrekt eingestellt
werden, bevor eine Messprüfung durchgeführt werden kann – siehe Abschnitt Editieren der
Systemparameter.
Das Wasser, das von den Grob- und Feinventilen geliefert wird, sollte für diese Prüfung in einen geeigneten
Behälter umgeleitet werden, so dass die tatsächlich gelieferte Wassermenge festgestellt werden kann.
Drücken Sie <Rezept> (F2) auf dem Startmenü.
Wählen Sie ein Rezept als ihr 'Dummy'-Rezept.
Stellen Sie den Parameter Wasser Vorbef. auf Null.
Geben Sie die Wassermenge ein, die mit Hilfe des Parameters Endwert Voreinst. geliefert werden soll.
Geben Sie eine Zeit unter erste Mischzeit ein, die es dem System ermöglichen wird, den
Wasserzufuhrpunkt zu erreichen.
Stellen Sie sicher, dass der Parameter Wasser Limit auf Seite 2 ihres Rezeptes größer ist als der
Parameter der letzten Vorgabe.
Drücken Sie <Zurück> (F5), und dann
Drücken Sie noch einmal <Zurück> (F5), um auf das Startmenü zurück zu kehren.
Drücken Sie <Modus> (F3), bis Vorgabe unter der Rezeptnummer erscheint.
Drücken Sie <Start> (F1), um das 'Dummy'-Rezept zu aktivieren; es steht Ihnen nun die Zeitspanne zur
Verfügung, die Sie unter erste Mischzeit definiert haben, um den Punkt zu erreichen, an dem das Wasser
eingeführt wird. Auf diese Weise können Sie nun die Wassermenge kontrollieren.
Nach die Wasserzufuhr abgestellt ist, sollten Sie die auf der Anzeige aufgeführte Wassermenge mit der
tatsächlich gelieferten Wassermenge vergleichen.
Die gelieferte Wassermenge und die auf der Anzeige aufgeführte Wassermenge sollten im Idealfall dem
Parameter für die Endwert Voreinst. genau gleichen. In den meisten Installationen wird dies jedoch nicht
der Fall sein, da nach dem Abschalten der Ventile immer eine kleine Menge Wasser weiter ausfließt. Die
Parameter Feindosierung und Nachlaufkorrektur können jedoch nun nachgestellt werden, um die
Genauigkeit der Zufuhr zu optimieren – siehe Abschnitt Editieren von Kontrollparametern.
Nachdem die Wasseruhr kalibriert ist, sind die Durchflussraten der Fein- und Grobventile noch einmal mit
Hilfe des Menüs Überprüfen von Ventilen und durch Drücken von <Fein> (F2) oder <Grob> (F4) zu prüfen
(angezeigte Wassermenge durch die Anzahl der angezeigten Sekunden teilen). Siehe Kapitel Ventile und
Wasserdurchflussraten.
Hydro-Control V Benutzerhandbuch
76
HD0193de Ausgabe 2.5.0
, um diese Änderungen des Rezeptes zu speichern..
