Startmenü
Nach dem Einschalten erscheint die Meldung:
fünf Sekunden lang. Mit der Taste
Nach Beendigung des RAM Tests (oder nach Ablauf von 5 Sekunden) erscheinen das Hydronix Logo und
die Firmware-Version. Anschließend sehen Sie das Startmenü und die 'Trendkurve' für den
Feuchtigkeitsgehalt.
Die 'Trend' Anzeige besteht aus einer rollenden Feuchtigkeitsgehaltkurve Zusätzlich werden auch die
'Ziel-' (T) und 'Alarm-' (A) Stufen für das gewählte Rezept angezeigt, wenn sich das System im 'Auto-'
oder 'Berechnungs- ' Modus befindet.
Die 'Hahn'-Symbole zeigen den Status der FEINWASSER- und GROBWASSER-Ventile (An
Aus). Unter den Ventilsymbolen wird mit einem numerischen Wert angezeigt, wie viel Wasser eingeleitet
wurde. Wenn eine Wasseruhr vorhanden ist, wird die Gesamtzahl in Litern oder Gallonen angezeigt. Ist
keine Wasseruhr verfügbar, so wird unter jedem Ventil in Einheiten von 0,1 Sekunden die Zeit
aufgeführt, für die das Ventil geöffnet war.
Rezeptnummer. Chargenummer und Kontrollmethode (oben rechts auf der Anzeige).
Feuchtigkeits- und Zielwerte (mitte rechts auf der Anzeige). Grosse Ziffern zeigen die aktuelle
Feuchtigkeit an, die kleinen Ziffern darunter zeigen:
Die während der gegenwärtigen Phase im Mischzyklus zuzugebende Wassermenge und den
Feuchtigkeitszielwert.
Feuchtezeilwert des aktuellen Rezepts
Wasser im aktuellen Rezept begrenzen (nur im Modus Berechnung)
Zusätzlich wird die Temperatur der Mischung (in Grad Celsius oder Fahrenheit) in der oberen rechten
Ecke der Anzeige aufgeführt, d. h. direkt über der Feuchtigkeitsachse der Trendkurve.
Hydro-Control V Benutzerhandbuch
28
HD0193de Ausgabe 2.5.0

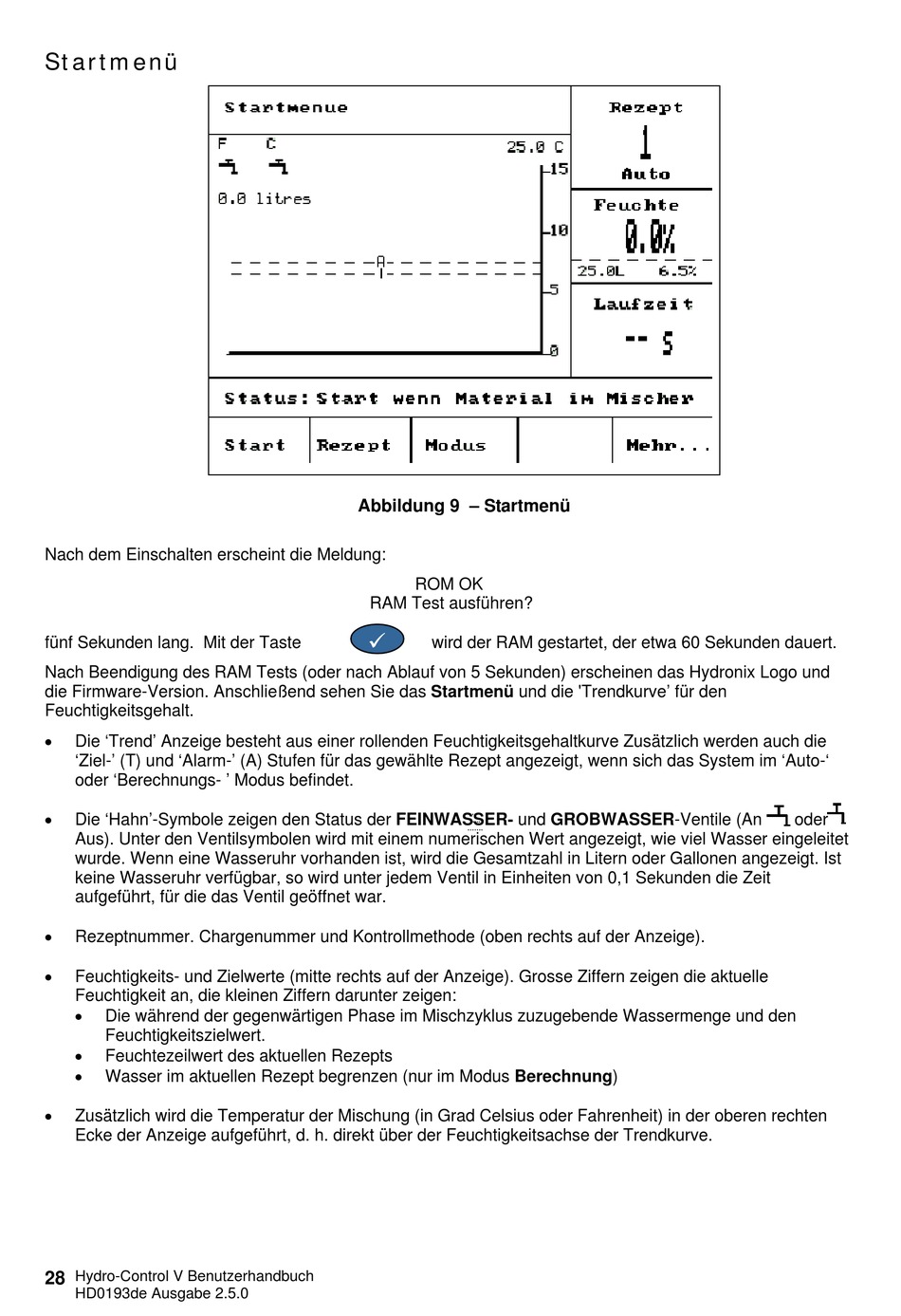

Abbildung 9 – Startmenü
ROM OK
RAM Test ausführen?
wird der RAM gestartet, der etwa 60 Sekunden dauert.
...
.....
.......
oder
