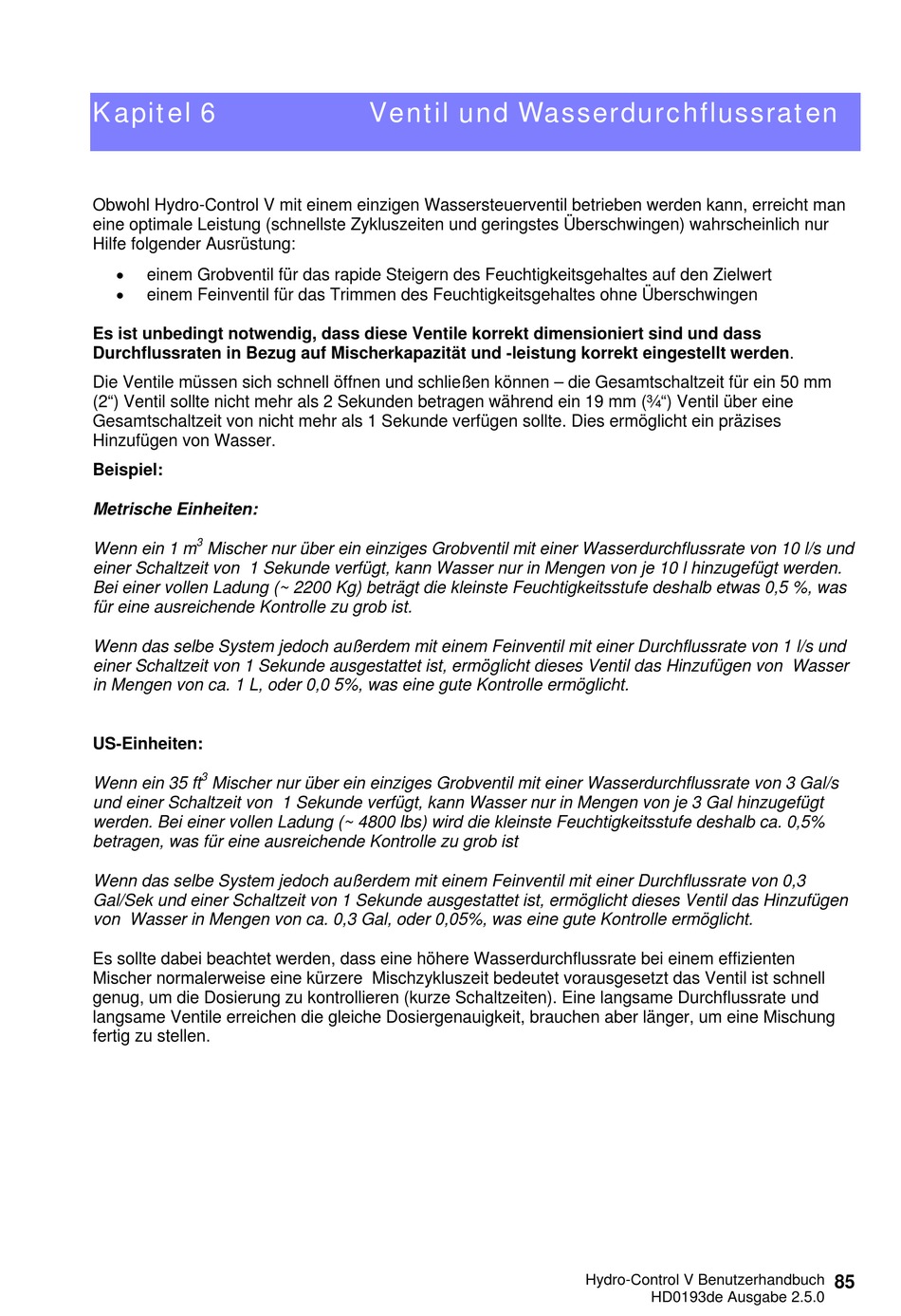

Kapitel 6
Obwohl Hydro-Control V mit einem einzigen Wassersteuerventil betrieben werden kann, erreicht man
eine optimale Leistung (schnellste Zykluszeiten und geringstes Überschwingen) wahrscheinlich nur
Hilfe folgender Ausrüstung:
einem Grobventil für das rapide Steigern des Feuchtigkeitsgehaltes auf den Zielwert
einem Feinventil für das Trimmen des Feuchtigkeitsgehaltes ohne Überschwingen
Es ist unbedingt notwendig, dass diese Ventile korrekt dimensioniert sind und dass
Durchflussraten in Bezug auf Mischerkapazität und -leistung korrekt eingestellt werden .
Die Ventile müssen sich schnell öffnen und schließen können – die Gesamtschaltzeit für ein 50 mm
(2") Ventil sollte nicht mehr als 2 Sekunden betragen während ein 19 mm (¾") Ventil über eine
Gesamtschaltzeit von nicht mehr als 1 Sekunde verfügen sollte. Dies ermöglicht ein präzises
Hinzufügen von Wasser.
Beispiel:
Metrische Einheiten:
3
Wenn ein 1 m
Mischer nur über ein einziges Grobventil mit einer Wasserdurchflussrate von 10 l/s und
einer Schaltzeit von 1 Sekunde verfügt, kann Wasser nur in Mengen von je 10 l hinzugefügt werden.
Bei einer vollen Ladung (~ 2200 Kg) beträgt die kleinste Feuchtigkeitsstufe deshalb etwas 0,5 %, was
für eine ausreichende Kontrolle zu grob ist.
Wenn das selbe System jedoch außerdem mit einem Feinventil mit einer Durchflussrate von 1 l/s und
einer Schaltzeit von 1 Sekunde ausgestattet ist, ermöglicht dieses Ventil das Hinzufügen von Wasser
in Mengen von ca. 1 L, oder 0,0 5%, was eine gute Kontrolle ermöglicht.
US-Einheiten:
3
Wenn ein 35 ft
Mischer nur über ein einziges Grobventil mit einer Wasserdurchflussrate von 3 Gal/s
und einer Schaltzeit von 1 Sekunde verfügt, kann Wasser nur in Mengen von je 3 Gal hinzugefügt
werden. Bei einer vollen Ladung (~ 4800 lbs) wird die kleinste Feuchtigkeitsstufe deshalb ca. 0,5%
betragen, was für eine ausreichende Kontrolle zu grob ist
Wenn das selbe System jedoch außerdem mit einem Feinventil mit einer Durchflussrate von 0,3
Gal/Sek und einer Schaltzeit von 1 Sekunde ausgestattet ist, ermöglicht dieses Ventil das Hinzufügen
von Wasser in Mengen von ca. 0,3 Gal, oder 0,05%, was eine gute Kontrolle ermöglicht.
Es sollte dabei beachtet werden, dass eine höhere Wasserdurchflussrate bei einem effizienten
Mischer normalerweise eine kürzere Mischzykluszeit bedeutet vorausgesetzt das Ventil ist schnell
genug, um die Dosierung zu kontrollieren (kurze Schaltzeiten). Eine langsame Durchflussrate und
langsame Ventile erreichen die gleiche Dosiergenauigkeit, brauchen aber länger, um eine Mischung
fertig zu stellen.
Ventil und Wasserdurchflussraten
Hydro-Control V Benutzerhandbuch
HD0193de Ausgabe 2.5.0
85
