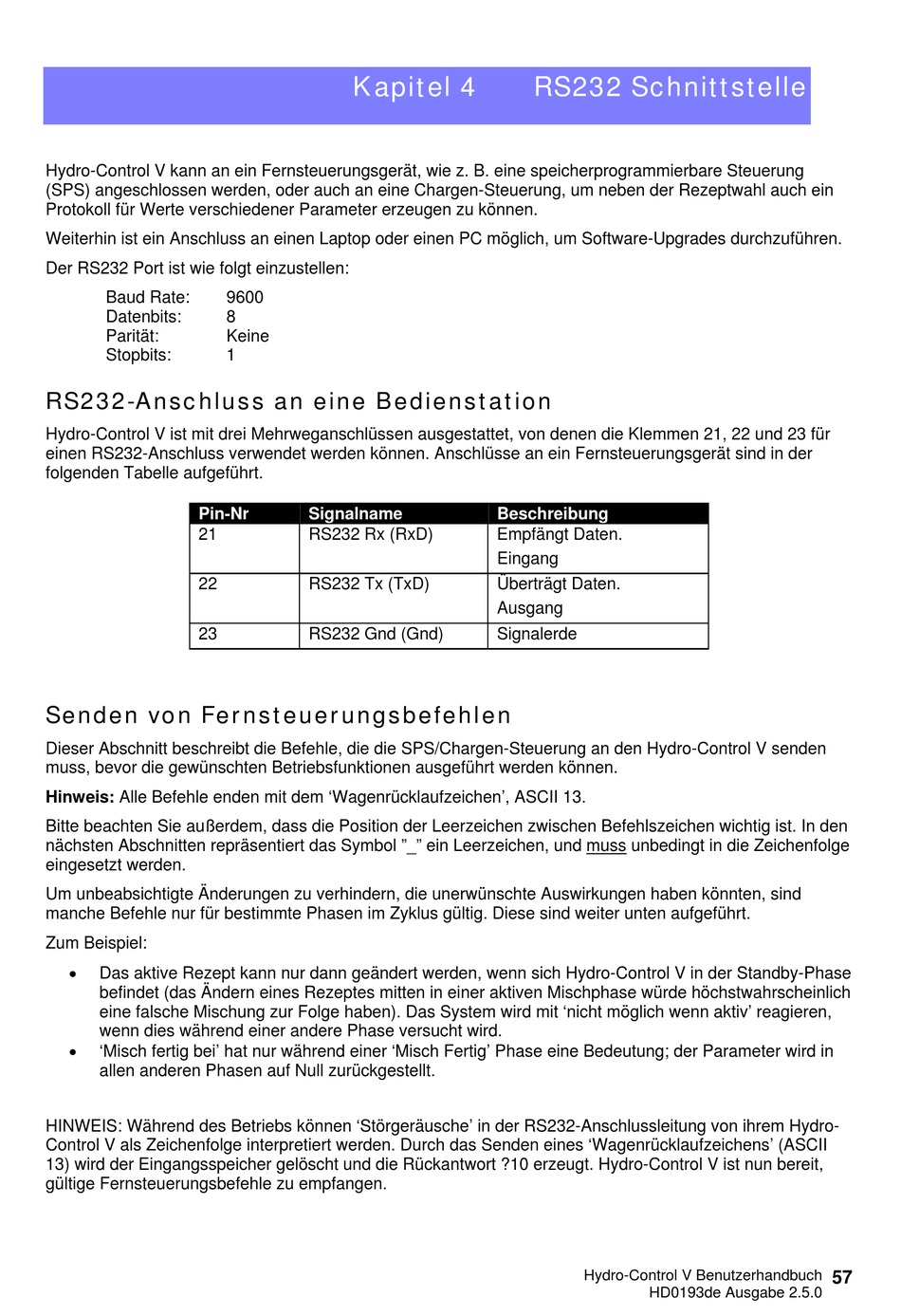

Hydro-Control V kann an ein Fernsteuerungsgerät, wie z. B. eine speicherprogrammierbare Steuerung
(SPS) angeschlossen werden, oder auch an eine Chargen-Steuerung, um neben der Rezeptwahl auch ein
Protokoll für Werte verschiedener Parameter erzeugen zu können.
Weiterhin ist ein Anschluss an einen Laptop oder einen PC möglich, um Software-Upgrades durchzuführen.
Der RS232 Port ist wie folgt einzustellen:
Baud Rate:
Datenbits:
Parität:
Stopbits:
RS232-Anschluss an eine Bedienstation
Hydro-Control V ist mit drei Mehrweganschlüssen ausgestattet, von denen die Klemmen 21, 22 und 23 für
einen RS232-Anschluss verwendet werden können. Anschlüsse an ein Fernsteuerungsgerät sind in der
folgenden Tabelle aufgeführt.
Pin-Nr
21
22
23
Senden von Fernsteuerungsbefehlen
Dieser Abschnitt beschreibt die Befehle, die die SPS/Chargen-Steuerung an den Hydro-Control V senden
muss, bevor die gewünschten Betriebsfunktionen ausgeführt werden können.
Hinweis: Alle Befehle enden mit dem 'Wagenrücklaufzeichen', ASCII 13.
Bitte beachten Sie außerdem, dass die Position der Leerzeichen zwischen Befehlszeichen wichtig ist. In den
nächsten Abschnitten repräsentiert das Symbol "_" ein Leerzeichen, und muss unbedingt in die Zeichenfolge
eingesetzt werden.
Um unbeabsichtigte Änderungen zu verhindern, die unerwünschte Auswirkungen haben könnten, sind
manche Befehle nur für bestimmte Phasen im Zyklus gültig. Diese sind weiter unten aufgeführt.
Zum Beispiel:
Das aktive Rezept kann nur dann geändert werden, wenn sich Hydro-Control V in der Standby-Phase
befindet (das Ändern eines Rezeptes mitten in einer aktiven Mischphase würde höchstwahrscheinlich
eine falsche Mischung zur Folge haben). Das System wird mit 'nicht möglich wenn aktiv' reagieren,
wenn dies während einer andere Phase versucht wird.
'Misch fertig bei' hat nur während einer 'Misch Fertig' Phase eine Bedeutung; der Parameter wird in
allen anderen Phasen auf Null zurückgestellt.
HINWEIS: Während des Betriebs können 'Störgeräusche' in der RS232-Anschlussleitung von ihrem Hydro-
Control V als Zeichenfolge interpretiert werden. Durch das Senden eines 'Wagenrücklaufzeichens' (ASCII
13) wird der Eingangsspeicher gelöscht und die Rückantwort ?10 erzeugt. Hydro-Control V ist nun bereit,
gültige Fernsteuerungsbefehle zu empfangen.
Kapitel 4
9600
8
Keine
1
Signalname
RS232 Rx (RxD)
RS232 Tx (TxD)
RS232 Gnd (Gnd)
RS232 Schnittstelle
Beschreibung
Empfängt Daten.
Eingang
Überträgt Daten.
Ausgang
Signalerde
Hydro-Control V Benutzerhandbuch
HD0193de Ausgabe 2.5.0
57
