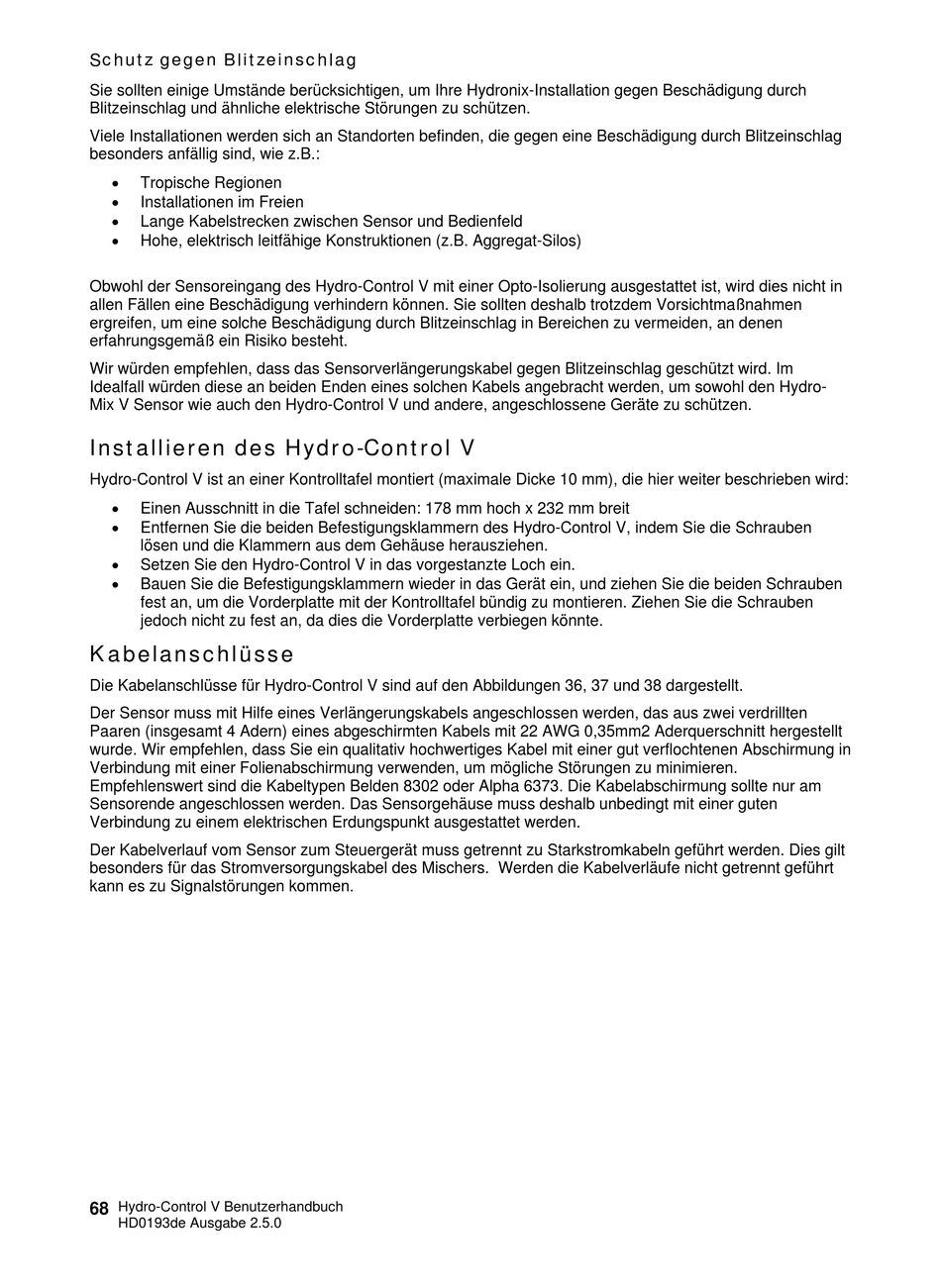

Schutz gegen Blitzeinschlag

Sie sollten einige Umstände berücksichtigen, um Ihre Hydronix-Installation gegen Beschädigung durch
Blitzeinschlag und ähnliche elektrische Störungen zu schützen.
Viele Installationen werden sich an Standorten befinden, die gegen eine Beschädigung durch Blitzeinschlag
besonders anfällig sind, wie z.B.:

Tropische Regionen

Installationen im Freien

Lange Kabelstrecken zwischen Sensor und Bedienfeld

Hohe, elektrisch leitfähige Konstruktionen (z.B. Aggregat-Silos)
Obwohl der Sensoreingang des Hydro-Control V mit einer Opto-Isolierung ausgestattet ist, wird dies nicht in
allen Fällen eine Beschädigung verhindern können. Sie sollten deshalb trotzdem Vorsichtmaßnahmen
ergreifen, um eine solche Beschädigung durch Blitzeinschlag in Bereichen zu vermeiden, an denen
erfahrungsgemäß ein Risiko besteht.
Wir würden empfehlen, dass das Sensorverlängerungskabel gegen Blitzeinschlag geschützt wird. Im
Idealfall würden diese an beiden Enden eines solchen Kabels angebracht werden, um sowohl den Hydro-
Mix V Sensor wie auch den Hydro-Control V und andere, angeschlossene Geräte zu schützen.
Installieren des Hydro-Control V
Hydro-Control V ist an einer Kontrolltafel montiert (maximale Dicke 10 mm), die hier weiter beschrieben wird:

Einen Ausschnitt in die Tafel schneiden: 178 mm hoch x 232 mm breit

Entfernen Sie die beiden Befestigungsklammern des Hydro-Control V, indem Sie die Schrauben
lösen und die Klammern aus dem Gehäuse herausziehen.

Setzen Sie den Hydro-Control V in das vorgestanzte Loch ein.

Bauen Sie die Befestigungsklammern wieder in das Gerät ein, und ziehen Sie die beiden Schrauben
fest an, um die Vorderplatte mit der Kontrolltafel bündig zu montieren. Ziehen Sie die Schrauben
jedoch nicht zu fest an, da dies die Vorderplatte verbiegen könnte.
Kabelanschlüsse
Die Kabelanschlüsse für Hydro-Control V sind auf den Abbildungen 36, 37 und 38 dargestellt.
Der Sensor muss mit Hilfe eines Verlängerungskabels angeschlossen werden, das aus zwei verdrillten
Paaren (insgesamt 4 Adern) eines abgeschirmten Kabels mit 22 AWG 0,35mm2 Aderquerschnitt hergestellt
wurde. Wir empfehlen, dass Sie ein qualitativ hochwertiges Kabel mit einer gut verflochtenen Abschirmung in
Verbindung mit einer Folienabschirmung verwenden, um mögliche Störungen zu minimieren.
Empfehlenswert sind die Kabeltypen Belden 8302 oder Alpha 6373. Die Kabelabschirmung sollte nur am
Sensorende angeschlossen werden. Das Sensorgehäuse muss deshalb unbedingt mit einer guten
Verbindung zu einem elektrischen Erdungspunkt ausgestattet werden.
Der Kabelverlauf vom Sensor zum Steuergerät muss getrennt zu Starkstromkabeln geführt werden. Dies gilt
besonders für das Stromversorgungskabel des Mischers. Werden die Kabelverläufe nicht getrennt geführt
kann es zu Signalstörungen kommen.
