Montage
!
20

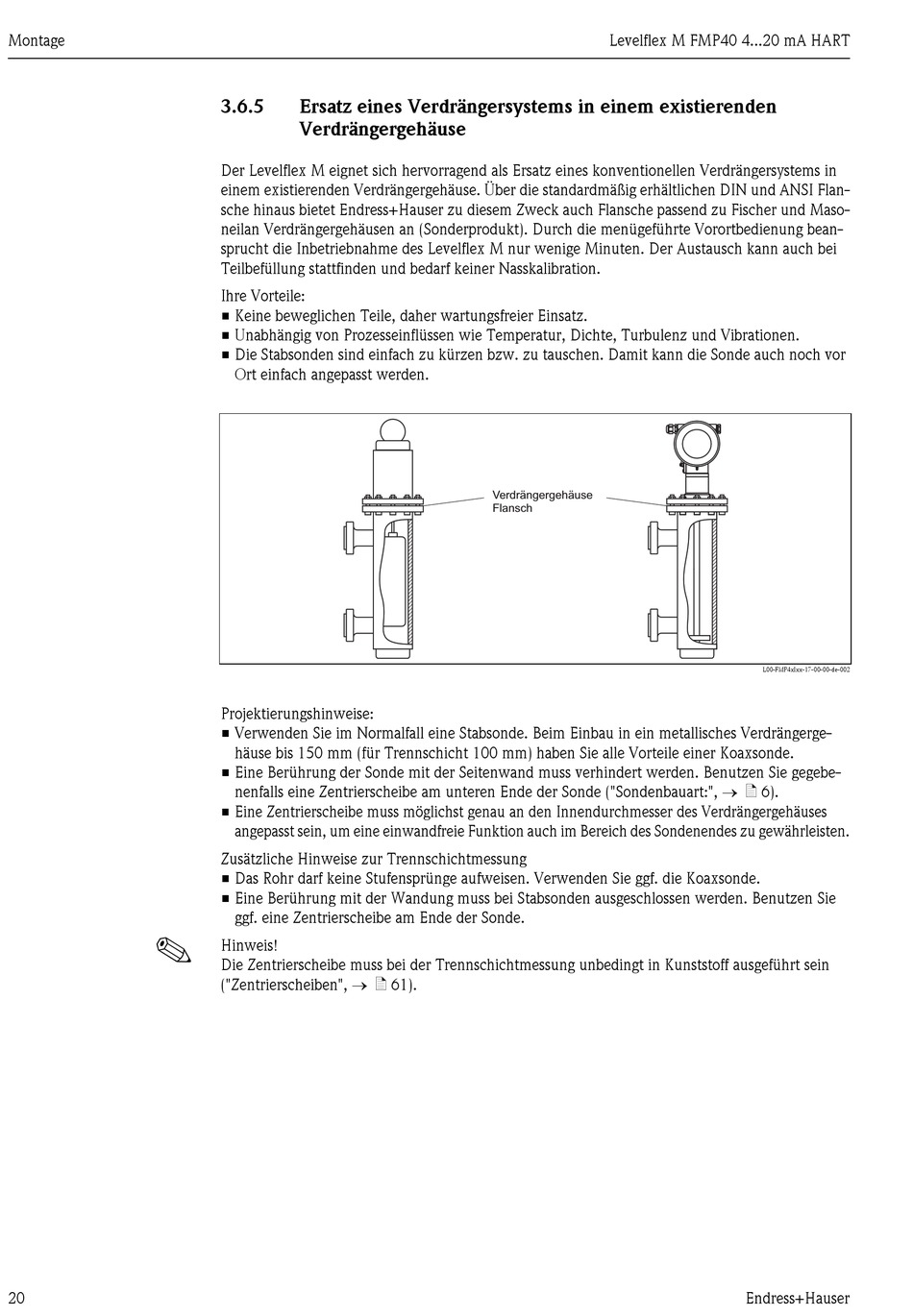

3.6.5 Ersatz eines Verdrängersystems in einem existierenden
Verdrängergehäuse
Der Levelflex M eignet sich hervorragend als Ersatz eines konventionellen Verdrängersystems in
einem existierenden Verdrängergehäuse. Über die standardmäßig erhältlichen DIN und ANSI Flan-
sche hinaus bietet Endress+Hauser zu diesem Zweck auch Flansche passend zu Fischer und Maso-
neilan Verdrängergehäusen an (Sonderprodukt). Durch die menügeführte Vorortbedienung bean-
sprucht die Inbetriebnahme des Levelflex M nur wenige Minuten. Der Austausch kann auch bei
Teilbefüllung stattfinden und bedarf keiner Nasskalibration.
Ihre Vorteile:
• Keine beweglichen Teile, daher wartungsfreier Einsatz.
• Unabhängig von Prozesseinflüssen wie Temperatur, Dichte, Turbulenz und Vibrationen.
• Die Stabsonden sind einfach zu kürzen bzw. zu tauschen. Damit kann die Sonde auch noch vor
Ort einfach angepasst werden.
Projektierungshinweise:
• Verwenden Sie im Normalfall eine Stabsonde. Beim Einbau in ein metallisches Verdrängerge-
häuse bis 150 mm (für Trennschicht 100 mm) haben Sie alle Vorteile einer Koaxsonde.
• Eine Berührung der Sonde mit der Seitenwand muss verhindert werden. Benutzen Sie gegebe-
nenfalls eine Zentrierscheibe am unteren Ende der Sonde ("Sondenbauart:", → ä 6).
• Eine Zentrierscheibe muss möglichst genau an den Innendurchmesser des Verdrängergehäuses
angepasst sein, um eine einwandfreie Funktion auch im Bereich des Sondenendes zu gewährleisten.
Zusätzliche Hinweise zur Trennschichtmessung
• Das Rohr darf keine Stufensprünge aufweisen. Verwenden Sie ggf. die Koaxsonde.
• Eine Berührung mit der Wandung muss bei Stabsonden ausgeschlossen werden. Benutzen Sie
ggf. eine Zentrierscheibe am Ende der Sonde.
Hinweis!
Die Zentrierscheibe muss bei der Trennschichtmessung unbedingt in Kunststoff ausgeführt sein
("Zentrierscheiben", → ä 61).
Levelflex M FMP40 4...20 mA HART
Verdrängergehäuse
Flansch
L00-FMP4xIxx-17-00-00-de-002
