Einbau
5.2.3

Einbau bei All-in-One-Methode

Bei einem Verdränger mit einem Durchmesser von 50 mm (1,97 in) oder 70 mm (2,76 in)
kann das Gerät nach der "All-in-One"-Methode geliefert werden.
Der Verdränger wird separat geliefert und zwar gemäß folgenden Spezifikationen.
• Messbereich von 47 m (154,2 ft)
• Messbereich von 55 m (180,5 ft)
• Messbereich von 110 mm (4,33 in)
• NPS 8 in-Flansch
• Option: Gereinigt von Öl und Fett

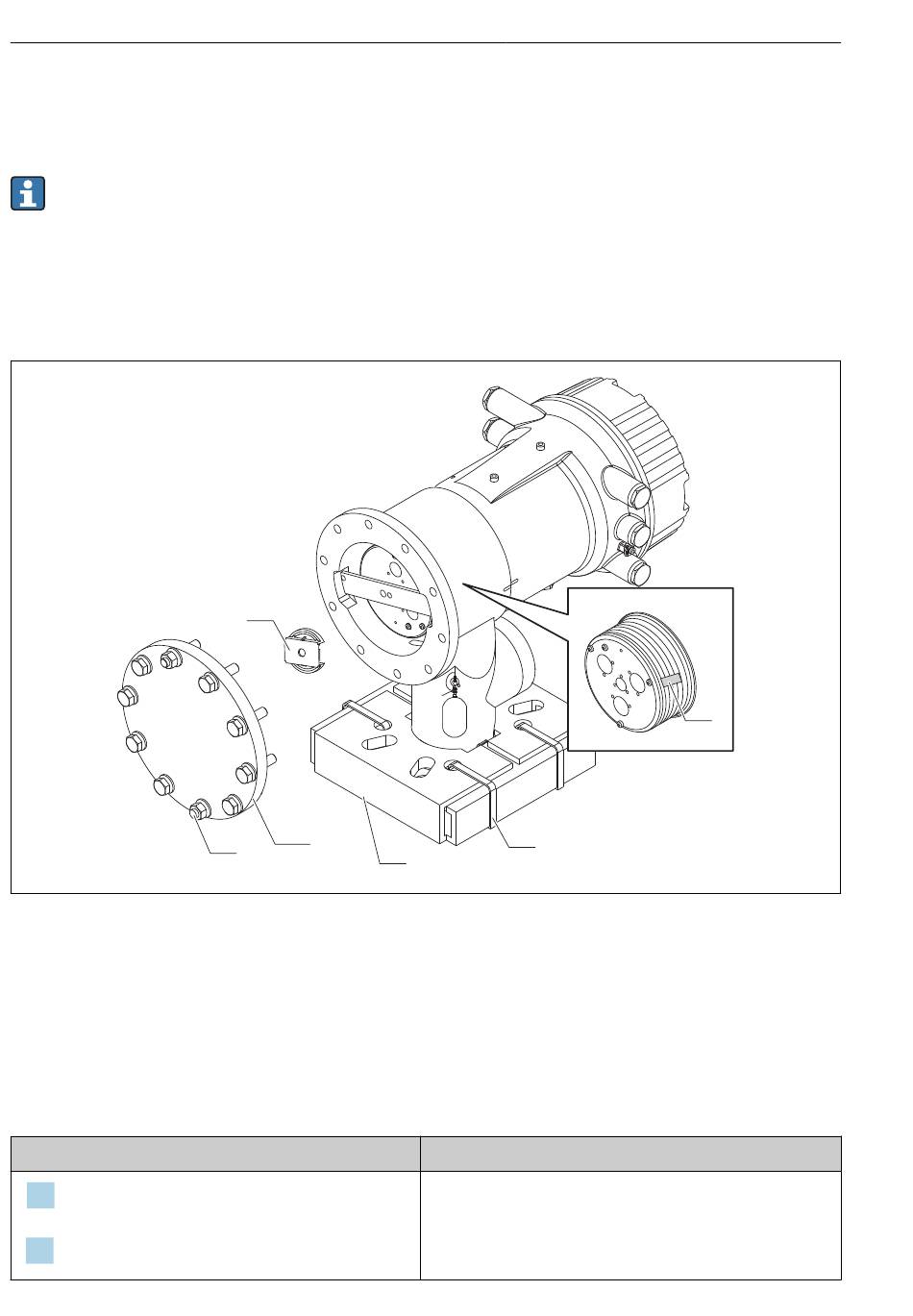

 5 Entfernen der Verpackungsmaterialien
1 Klebestreifen
2 Befestigungsband
3 Verdrängerhalterung
4 Messtrommelanschlag
5 Gehäusedeckel Messtrommel
6 Schrauben und Bolzen
Vorgehensweise
Das Messgerät so halten, dass es sich horizontal
1.
zum Flansch befindet.
Die Befestigungsbänder [2] durchschneiden.
2.
16
4
5
6
2
3
• Diese Schritte durchführen, bevor der NMS8x auf dem
Stutzen montiert wird.
• Darauf achten, den NMS8x nach dem Entfernen der
Verdrängerhalterung nicht schräg zu halten.
Proservo NMS81
1
Hinweise
Endress+Hauser
A0027013
