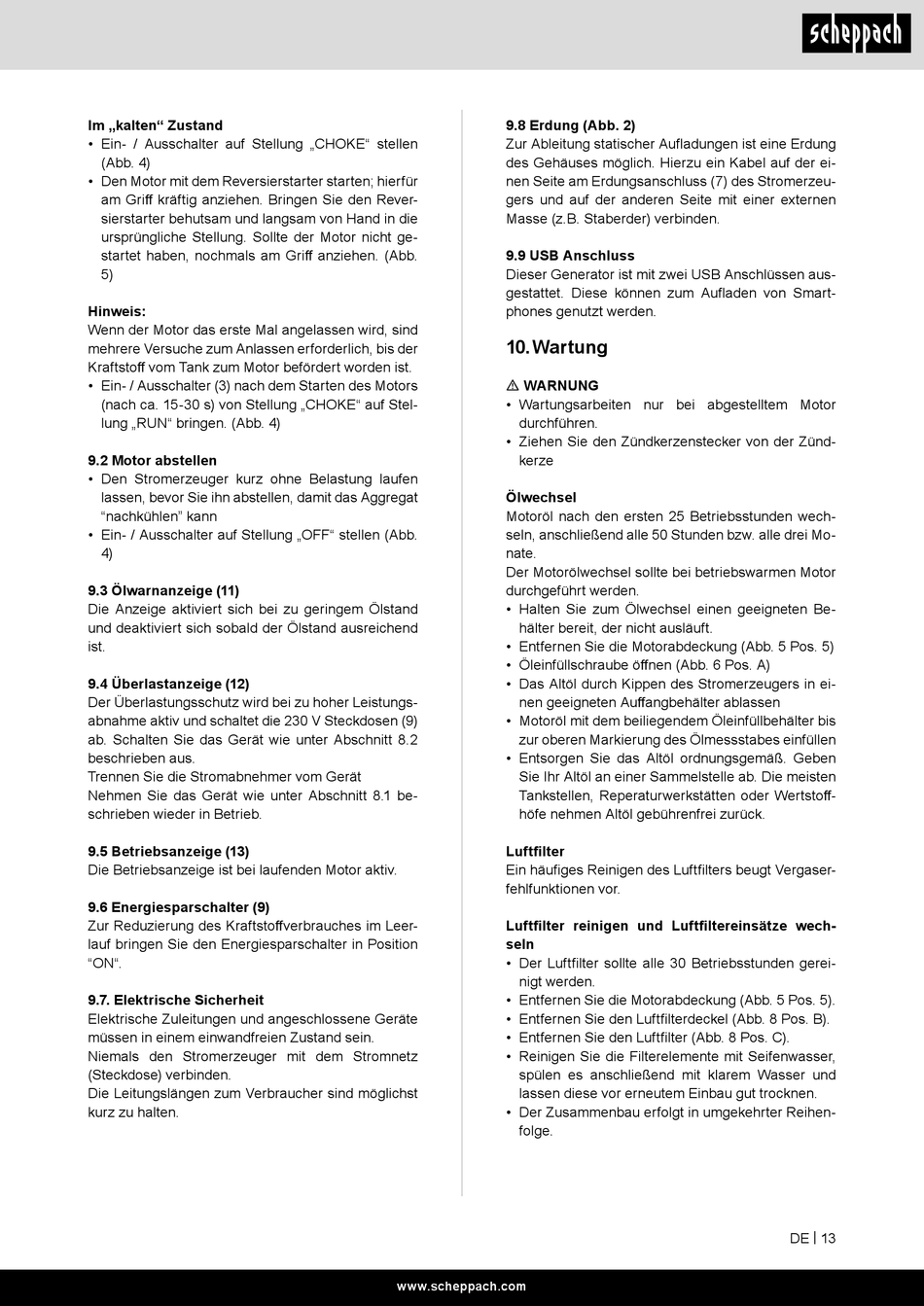

Scheppach SG2500i Originalbetriebsanleitung Seite 13

Im „kalten" Zustand
• Ein- / Ausschalter auf Stellung „CHOKE" stellen
(Abb. 4)
• Den Motor mit dem Reversierstarter starten; hierfür
am Griff kräftig anziehen. Bringen Sie den Rever-
sierstarter behutsam und langsam von Hand in die
ursprüngliche Stellung. Sollte der Motor nicht ge-
startet haben, nochmals am Griff anziehen. (Abb.
5)
Hinweis:
Wenn der Motor das erste Mal angelassen wird, sind
mehrere Versuche zum Anlassen erforderlich, bis der
Kraftstoff vom Tank zum Motor befördert worden ist.
• Ein- / Ausschalter (3) nach dem Starten des Motors
(nach ca. 15-30 s) von Stellung „CHOKE" auf Stel-
lung „RUN" bringen. (Abb. 4)
9.2 Motor abstellen
• Den Stromerzeuger kurz ohne Belastung laufen
lassen, bevor Sie ihn abstellen, damit das Aggregat
"nachkühlen" kann
• Ein- / Ausschalter auf Stellung „OFF" stellen (Abb.
4)
9.3 Ölwarnanzeige (11)
Die Anzeige aktiviert sich bei zu geringem Ölstand
und deaktiviert sich sobald der Ölstand ausreichend
ist.
9.4 Überlastanzeige (12)
Der Überlastungsschutz wird bei zu hoher Leistungs-
abnahme aktiv und schaltet die 230 V Steckdosen (9)
ab. Schalten Sie das Gerät wie unter Abschnitt 8.2
beschrieben aus.
Trennen Sie die Stromabnehmer vom Gerät
Nehmen Sie das Gerät wie unter Abschnitt 8.1 be-
schrieben wieder in Betrieb.
9.5 Betriebsanzeige (13)
Die Betriebsanzeige ist bei laufenden Motor aktiv.
9.6 Energiesparschalter (9)
Zur Reduzierung des Kraftstoffverbrauches im Leer-
lauf bringen Sie den Energiesparschalter in Position
"ON".
9.7. Elektrische Sicherheit
Elektrische Zuleitungen und angeschlossene Geräte
müssen in einem einwandfreien Zustand sein.
Niemals den Stromerzeuger mit dem Stromnetz
(Steckdose) verbinden.
Die Leitungslängen zum Verbraucher sind möglichst
kurz zu halten.
9.8 Erdung (Abb. 2)
Zur Ableitung statischer Aufladungen ist eine Erdung
des Gehäuses möglich. Hierzu ein Kabel auf der ei-
nen Seite am Erdungsanschluss (7) des Stromerzeu-
gers und auf der anderen Seite mit einer externen
Masse (z.B. Staberder) verbinden.
9.9 USB Anschluss
Dieser Generator ist mit zwei USB Anschlüssen aus-
gestattet. Diese können zum Aufladen von Smart-
phones genutzt werden.
10. Wartung
m WARNUNG
• Wartungsarbeiten nur bei abgestelltem Motor
durchführen.
• Ziehen Sie den Zündkerzenstecker von der Zünd-
kerze
Ölwechsel
Motoröl nach den ersten 25 Betriebsstunden wech-
seln, anschließend alle 50 Stunden bzw. alle drei Mo-
nate.
Der Motorölwechsel sollte bei betriebswarmen Motor
durchgeführt werden.
• Halten Sie zum Ölwechsel einen geeigneten Be-
hälter bereit, der nicht ausläuft.
• Entfernen Sie die Motorabdeckung (Abb. 5 Pos. 5)
• Öleinfüllschraube öffnen (Abb. 6 Pos. A)
• Das Altöl durch Kippen des Stromerzeugers in ei-
nen geeigneten Auffangbehälter ablassen
• Motoröl mit dem beiliegendem Öleinfüllbehälter bis
zur oberen Markierung des Ölmessstabes einfüllen
• Entsorgen Sie das Altöl ordnungsgemäß. Geben
Sie Ihr Altöl an einer Sammelstelle ab. Die meisten
Tankstellen, Reperaturwerkstätten oder Wertstoff-
höfe nehmen Altöl gebührenfrei zurück.
Luftfilter
Ein häufiges Reinigen des Luftfilters beugt Vergaser-
fehlfunktionen vor.
Luftfilter reinigen und Luftfiltereinsätze wech-
seln
• Der Luftfilter sollte alle 30 Betriebsstunden gerei-
nigt werden.
• Entfernen Sie die Motorabdeckung (Abb. 5 Pos. 5).
• Entfernen Sie den Luftfilterdeckel (Abb. 8 Pos. B).
• Entfernen Sie den Luftfilter (Abb. 8 Pos. C).
• Reinigen Sie die Filterelemente mit Seifenwasser,
spülen es anschließend mit klarem Wasser und
lassen diese vor erneutem Einbau gut trocknen.
• Der Zusammenbau erfolgt in umgekehrter Reihen-
folge.
