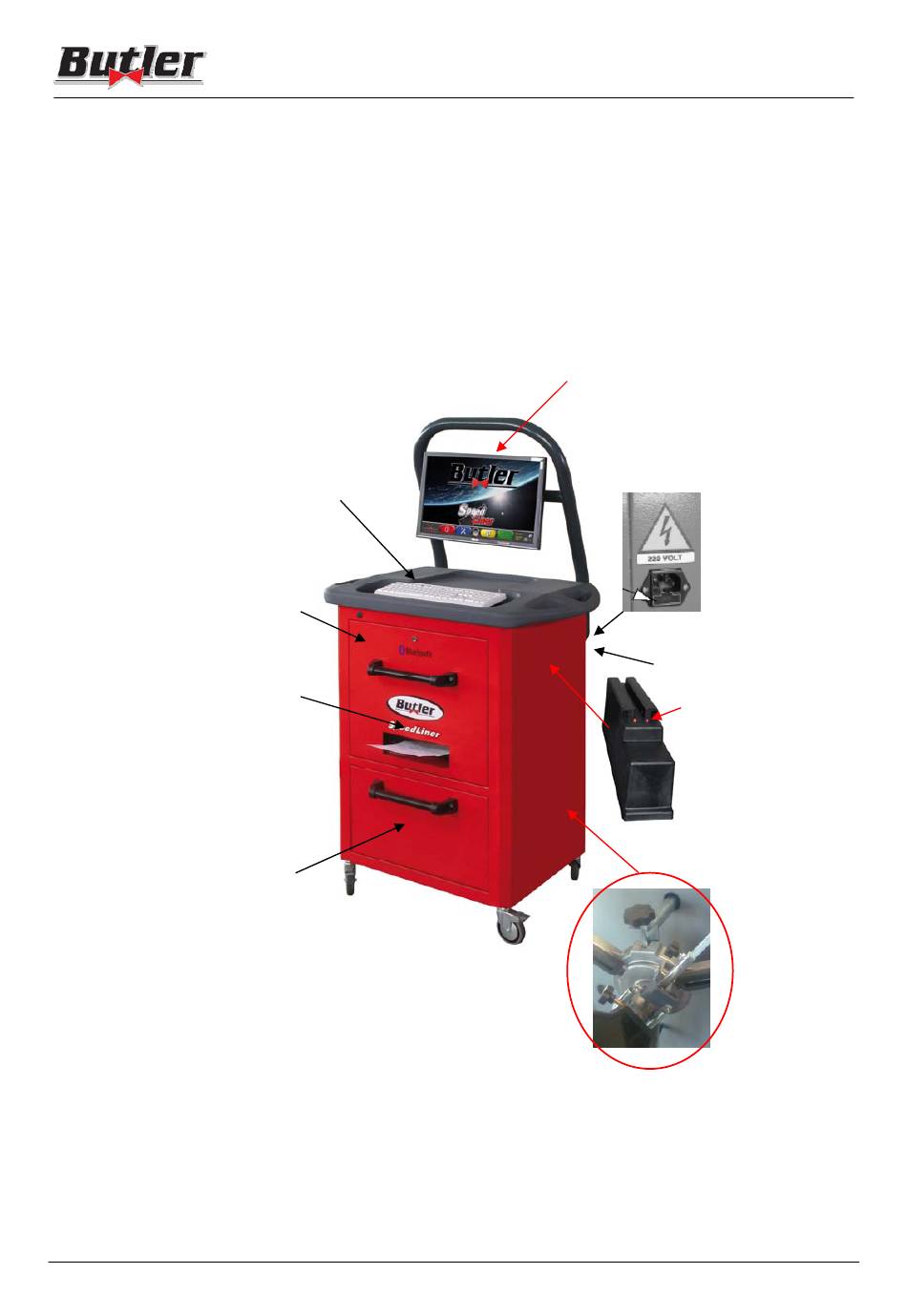

3.1 Kabinenstruktur der Modelle SPEEDLINER3DATS / HP
PC-TASTATUR
Das Gerät ist mit einer PC-Steuertastatur mit
102
Tasten
ausgestattet.
Funktionstasten können fast alle Funktionen des
Geräts abgerufen werden. Darüber hinaus
können hier die Fahrzeugdaten sowie die
Anschrift des Kunden eingegeben werden und
es
ist
eine
persönliche
Fahrzeugdatenbank möglich.
OBERES FACH FÜR
VERWALTUNGS-PC
Bezüglich der Eigenschaften des PCs
Siehe Par. 3.3 auf Seite 7.
MITTLERES FACH FÜR
DRUCKERAUFNAHME
Der Ausdruck der Messergebnisse
erfolgt über einen Tintenstrahldrucker
auf A4-Seiten. Die Betriebs- und
Instandhaltungsanleitungen des
Druckers können dem ihm
beiliegenden Handbuch entnommen
werden. Halten Sie sich an die dort
vorgegebenen Normen.
MESSKABINE
Für alle im Rahmen der Messungen erforderlichen
Arbeitsschritte ist der Einsatz der Messkabine
vorgesehen, die mit elektronischen Komponenten
für die Verarbeitung und das Management der
von
den
Sensoren
ausgestattet ist.
Versorgung: 220 / 240 Vac einphasig 50/60 Hz
Max. aufgenommene Leistung: 500 W
