10.9 Fahrzeugdiagnose

Nach dem Durchführen des Lenkwinkelverfahrens (siehe Par. 10.8 auf Seite 32) wird eine
Diagnoseseite eingeblendet, in der eine Zusammenfassung der an der Hinterachse des
Fahrzeuges vorgenommenen Messungen enthalten ist. (Abbildung 33).

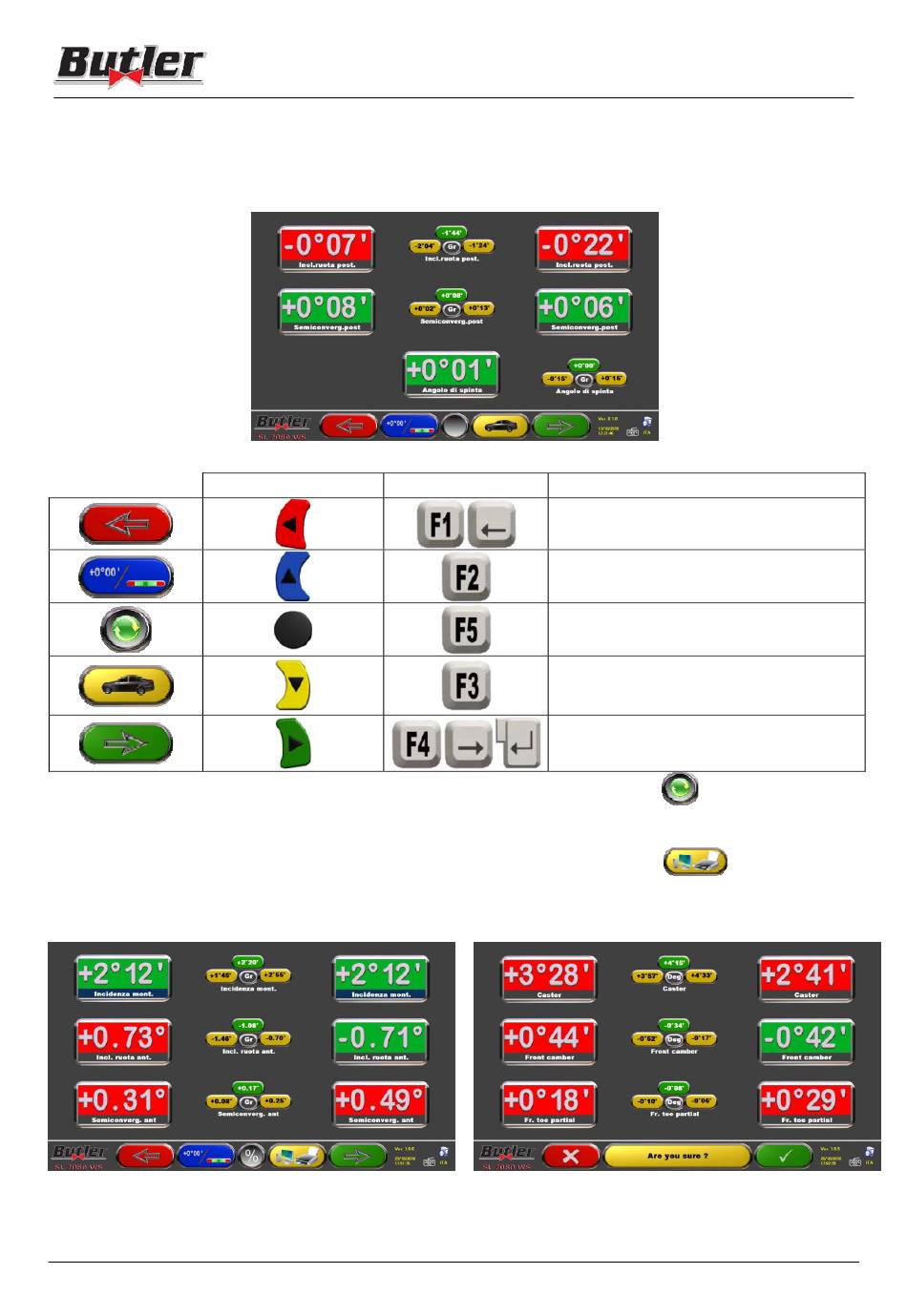

Abbildung 33
MESSKOPFTAST. PC-TASTATUR BESCHREIBUNG
Lenkwinkelverfahren wiederholen.
(Par. 10.8 auf Seite 32)
Ändert die Anzeigeart der Werte
Auswahlanzeige der Diagnosedaten
auf 1 / 2 Seiten.
Anzeige der technischen
Fahrzeugdaten (können eventuell
geändert werden).(Par.10.4 auf S. 27)
Anzeige der Diagnoseseite, in der die
Maße der Vorderradachse
zusammengefasst sind (Abbildung 34)
Um die Vorzugseinstellungen der Diagnoseanzeige zu ändern, muss F5 auf Seite 1 oder 2
gedrückt werden (hinten oder vorne). Die Auswahl bleibt mit zur nächsten Diagnose gespeichert.
Die Taste F4 drücken und so die Diagnoseseite abrufen, in der die Abmessungen der
Vorderradachse (Abbildung 34) zusammengefasst sind. Über die Taste F3 ermöglicht das
Programm den Ausdruck der vorgenommenen Diagnosemessungen. Die Taste F4 drücken und so
mit der Registrierung fortfahren. Das Programm zeigt die Abbildung 35 an, in diesem Fall zur
Bestätigung erneut die Taste F4 drücken.
Abbildung 34 Abbildung 35
An diesem Punkt können das Fahrzeug für die Einstellung vorbereitet (siehe Par. 10.10 auf Seite
34) und das Verfahren mit der Taste F4 (Abbildung 35) bestätigt werden.
