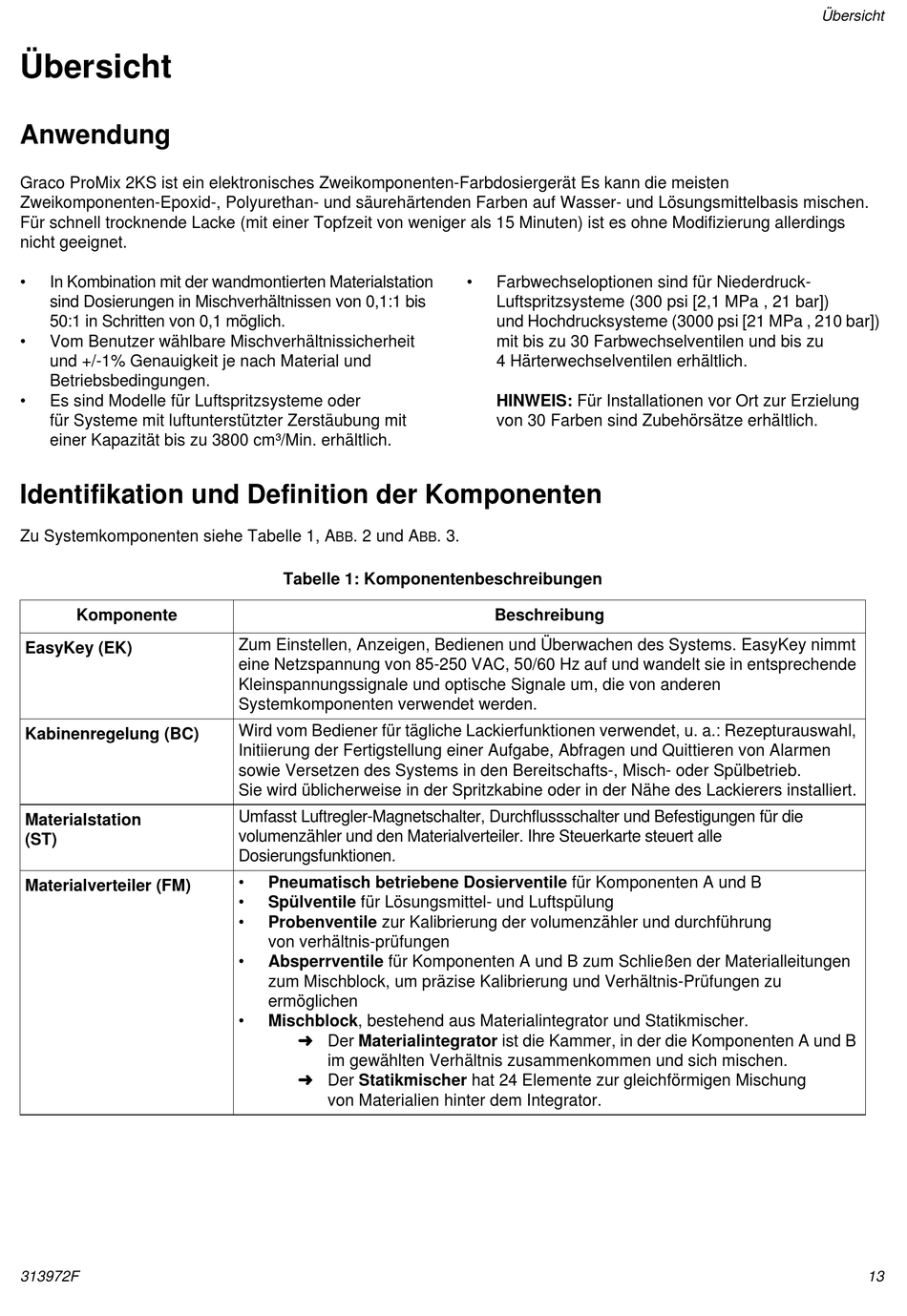

Übersicht

Anwendung

Graco ProMix 2KS ist ein elektronisches Zweikomponenten-Farbdosiergerät Es kann die meisten
Zweikomponenten-Epoxid-, Polyurethan- und säurehärtenden Farben auf Wasser- und Lösungsmittelbasis mischen.
Für schnell trocknende Lacke (mit einer Topfzeit von weniger als 15 Minuten) ist es ohne Modifizierung allerdings
nicht geeignet.
• In Kombination mit der wandmontierten Materialstation
sind Dosierungen in Mischverhältnissen von 0,1:1 bis
50:1 in Schritten von 0,1 möglich.
• Vom Benutzer wählbare Mischverhältnissicherheit
und +/-1% Genauigkeit je nach Material und
Betriebsbedingungen.
• Es sind Modelle für Luftspritzsysteme oder
für Systeme mit luftunterstützter Zerstäubung mit
einer Kapazität bis zu 3800 cm³/Min. erhältlich.

Identifikation und Definition der Komponenten

Zu Systemkomponenten siehe Tabelle 1, A
Komponente
EasyKey (EK)
Kabinenregelung (BC)
Materialstation
(ST)
Materialverteiler (FM)
313972F
. 2 und A
BB
Tabelle 1: Komponentenbeschreibungen
Zum Einstellen, Anzeigen, Bedienen und Überwachen des Systems. EasyKey nimmt
eine Netzspannung von 85-250 VAC, 50/60 Hz auf und wandelt sie in entsprechende
Kleinspannungssignale und optische Signale um, die von anderen
Systemkomponenten verwendet werden.
Wird vom Bediener für tägliche Lackierfunktionen verwendet, u. a.: Rezepturauswahl,
Initiierung der Fertigstellung einer Aufgabe, Abfragen und Quittieren von Alarmen
sowie Versetzen des Systems in den Bereitschafts-, Misch- oder Spülbetrieb.
Sie wird üblicherweise in der Spritzkabine oder in der Nähe des Lackierers installiert.
Umfasst Luftregler-Magnetschalter, Durchflussschalter und Befestigungen für die
volumenzähler und den Materialverteiler. Ihre Steuerkarte steuert alle
Dosierungsfunktionen.
• Pneumatisch betriebene Dosierventile für Komponenten A und B
• Spülventile für Lösungsmittel- und Luftspülung
• Probenventile zur Kalibrierung der volumenzähler und durchführung
von verhältnis-prüfungen
• Absperrventile für Komponenten A und B zum Schließen der Materialleitungen
zum Mischblock, um präzise Kalibrierung und Verhältnis-Prüfungen zu
ermöglichen
• Mischblock, bestehend aus Materialintegrator und Statikmischer.
 Der Materialintegrator ist die Kammer, in der die Komponenten A und B
im gewählten Verhältnis zusammenkommen und sich mischen.
 Der Statikmischer hat 24 Elemente zur gleichförmigen Mischung
von Materialien hinter dem Integrator.
• Farbwechseloptionen sind für Niederdruck-
Luftspritzsysteme (300 psi [2,1 MPa , 21 bar])
und Hochdrucksysteme (3000 psi [21 MPa , 210 bar])
mit bis zu 30 Farbwechselventilen und bis zu
4 Härterwechselventilen erhältlich.
HINWEIS: Für Installationen vor Ort zur Erzielung
von 30 Farben sind Zubehörsätze erhältlich.
. 3.
BB
Beschreibung
Übersicht
13
