Statusbildschirm - Graco ProMix 2KS Betriebsanleitung

Bildschirme des Betriebsmodus

Statusbildschirm

• Mit den Aufwärts-
durch die Betriebsbildschirme geblättert werden.
• Die Setup-Taste
vom Statusbildschirm aus aufzurufen.
• Die anderen Tasten haben auf diesem
Statusbildschirm keine Funktion.
1
2
7
3
4
5

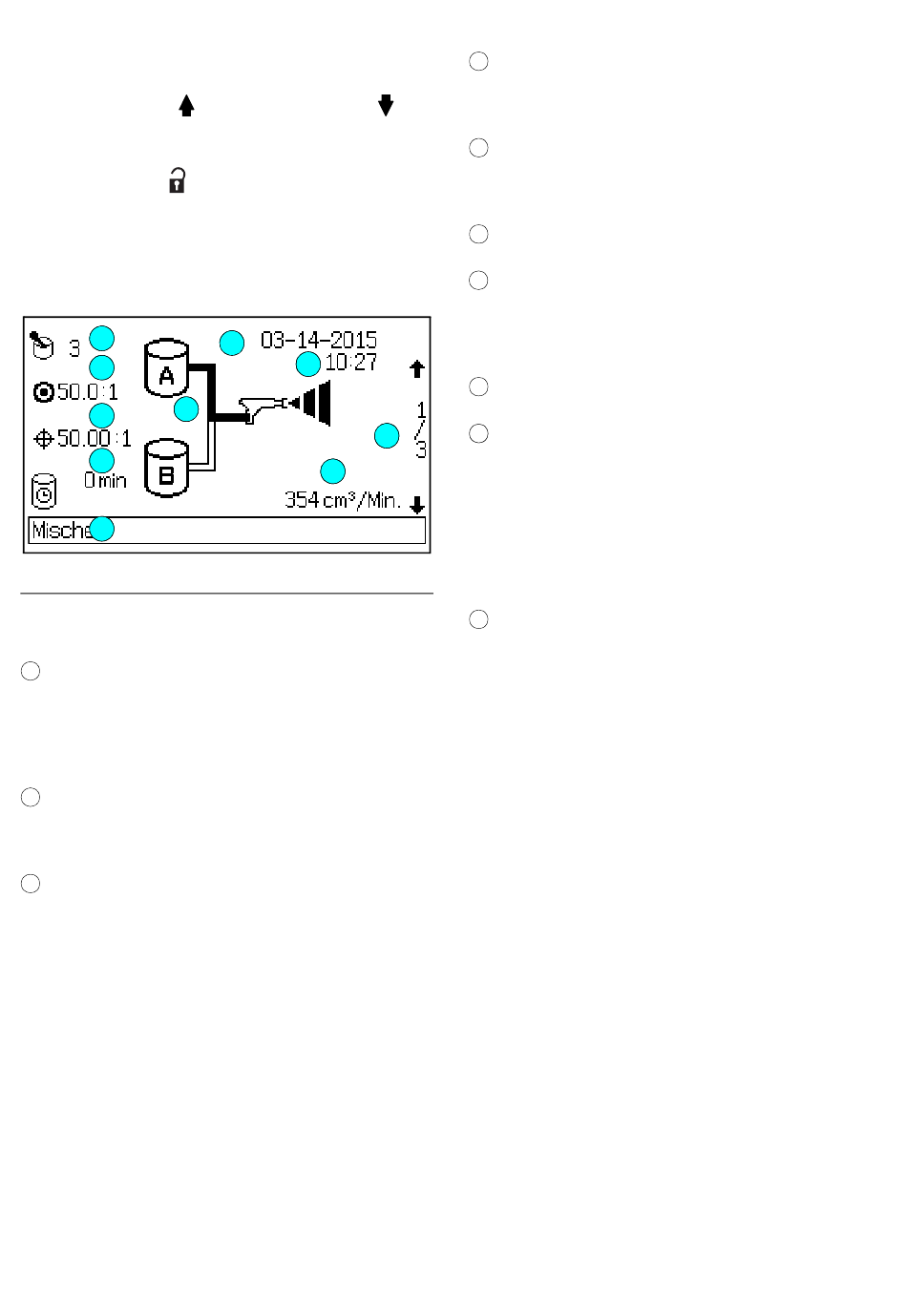

A . 10. Statusbildschirm
BB
Legende zu A . 10:
BB
1
Aktive Rezeptur: zeigt die aktive Rezeptur.
HINWEIS: Beim Einschalten gibt das System
Rezeptur 61 vor, was keine gültige Rezepturnummer
ist.
2
Mischverhältnis-Sollwert: für die aktive Rezeptur.
Das Mischverhältnis kann in Schritten von 0,1
von 0,1:1 bis 50,0:1 eingestellt werden.
3
Tatsächliches Mischverhältnis: in Hundertsteln,
wird nach jeder Dosis von A und B berechnet.
22
und Abwärts-Pfeiltasten
drücken, um die Setup-Bildschirme
10
8
6
4
Topfzeit-Timer: zeigt die verbleibende Topfzeit
in Minuten. Bei zwei Pistolen werden zwei Zeiten
angezeigt.
kann
5
Statuszeile: zeigt den gegenwärtigen Alarm oder
Betriebsmodus an (Bereitschaft, Mischen, Spülen,
Rezepturänderung oder gegenwärtiger Alarm).
6
Aktuelle Durchflussrate: in cm³/Min.
7
Animation: Wenn die Pistole abgezogen wird,
scheint sie zu spritzen, und die Leitung für
Komponente A oder B leuchtet auf, um zu zeigen,
welches Komponenten-Dosierventil geöffnet ist.
8
Aktuelles Datum und aktuelle Uhrzeit
9
9 Bildschirmnummer und Scroll-Pfeile: Anzeige der
aktuellen Bildschirmnummer und der Gesamtanzahl
der Bildschirme in einer Gruppe. Die Aufwärts-
und Abwärtspfeile am rechten Bildschirmrand zeigen
die Scroll-Funktion an. Die Gesamtanzahl der
Bildschirme kann in einigen Gruppen je nach
eingestellter Systemkonfiguration unterschiedlich
ausfallen.
10
Verriegelungssymbol: zeigt an, dass die
Setup-Bildschirme Passwortschutz haben.
Siehe Seite 26.
313972F
