Übersicht
Komponente
Volumenzähler
(MA, MB, MS)
Farbwechselventile (ACV)
und Farbwechselmodul
(CCM)
Härterwechselventile
(BCV)
Doppeltes
Lichtwellenleiterkabel
(FO)
Stromversorgungskabel
für die Materialstation
(PS)
Applikator-Betrieb mit
Luftstromschalter (AFS)
oder Pistolenspülkasten
(GFB)
14

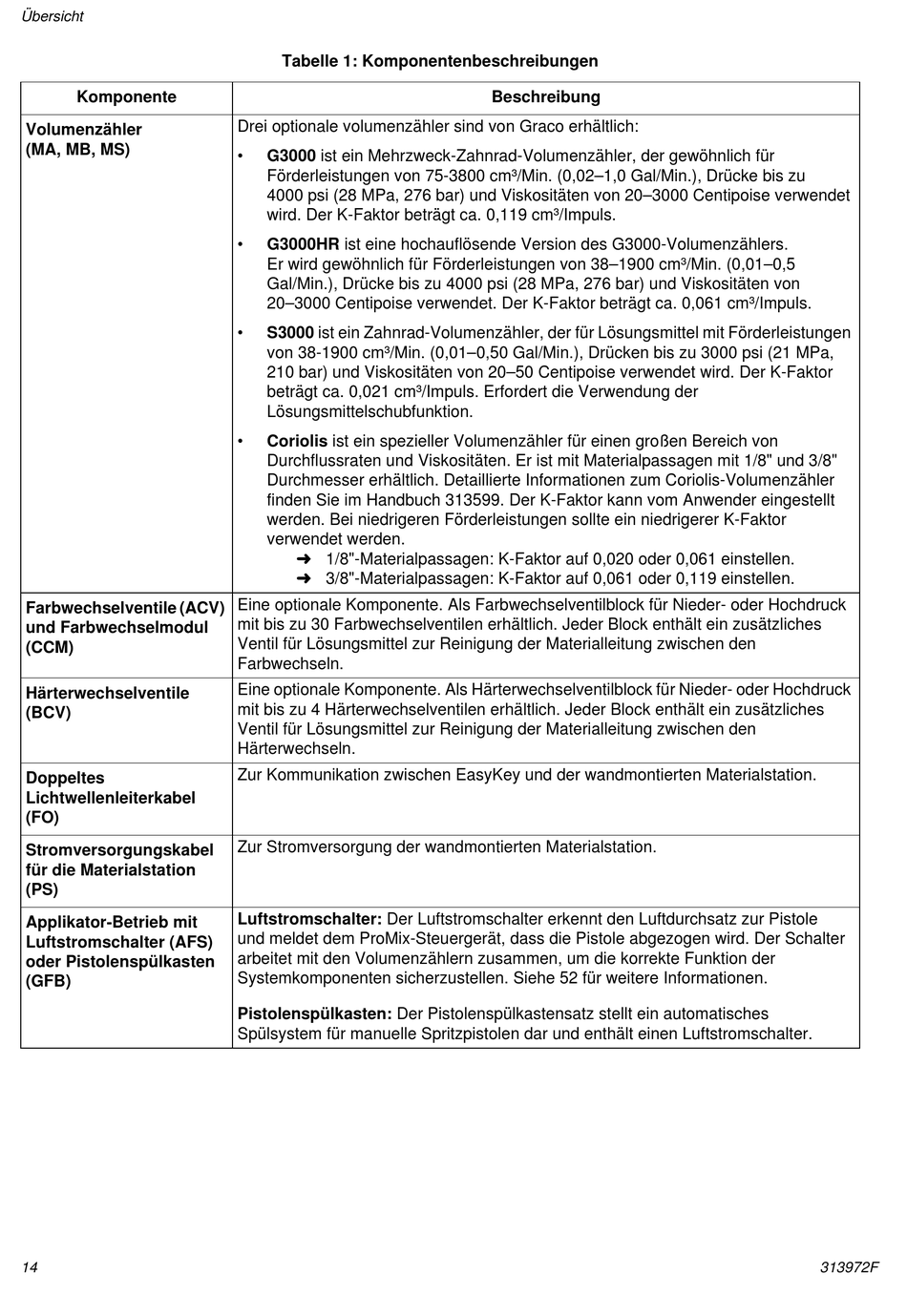

Tabelle 1: Komponentenbeschreibungen
Drei optionale volumenzähler sind von Graco erhältlich:
• G3000 ist ein Mehrzweck-Zahnrad-Volumenzähler, der gewöhnlich für
Förderleistungen von 75-3800 cm³/Min. (0,02–1,0 Gal/Min.), Drücke bis zu
4000 psi (28 MPa, 276 bar) und Viskositäten von 20–3000 Centipoise verwendet
wird. Der K-Faktor beträgt ca. 0,119 cm³/Impuls.
• G3000HR ist eine hochauflösende Version des G3000-Volumenzählers.
Er wird gewöhnlich für Förderleistungen von 38–1900 cm³/Min. (0,01–0,5
Gal/Min.), Drücke bis zu 4000 psi (28 MPa, 276 bar) und Viskositäten von
20–3000 Centipoise verwendet. Der K-Faktor beträgt ca. 0,061 cm³/Impuls.
• S3000 ist ein Zahnrad-Volumenzähler, der für Lösungsmittel mit Förderleistungen
von 38-1900 cm³/Min. (0,01–0,50 Gal/Min.), Drücken bis zu 3000 psi (21 MPa,
210 bar) und Viskositäten von 20–50 Centipoise verwendet wird. Der K-Faktor
beträgt ca. 0,021 cm³/Impuls. Erfordert die Verwendung der
Lösungsmittelschubfunktion.
• Coriolis ist ein spezieller Volumenzähler für einen großen Bereich von
Durchflussraten und Viskositäten. Er ist mit Materialpassagen mit 1/8" und 3/8"
Durchmesser erhältlich. Detaillierte Informationen zum Coriolis-Volumenzähler
finden Sie im Handbuch 313599. Der K-Faktor kann vom Anwender eingestellt
werden. Bei niedrigeren Förderleistungen sollte ein niedrigerer K-Faktor
verwendet werden.
 1/8"-Materialpassagen: K-Faktor auf 0,020 oder 0,061 einstellen.
 3/8"-Materialpassagen: K-Faktor auf 0,061 oder 0,119 einstellen.
Eine optionale Komponente. Als Farbwechselventilblock für Nieder- oder Hochdruck
mit bis zu 30 Farbwechselventilen erhältlich. Jeder Block enthält ein zusätzliches
Ventil für Lösungsmittel zur Reinigung der Materialleitung zwischen den
Farbwechseln.
Eine optionale Komponente. Als Härterwechselventilblock für Nieder- oder Hochdruck
mit bis zu 4 Härterwechselventilen erhältlich. Jeder Block enthält ein zusätzliches
Ventil für Lösungsmittel zur Reinigung der Materialleitung zwischen den
Härterwechseln.
Zur Kommunikation zwischen EasyKey und der wandmontierten Materialstation.
Zur Stromversorgung der wandmontierten Materialstation.
Luftstromschalter: Der Luftstromschalter erkennt den Luftdurchsatz zur Pistole
und meldet dem ProMix-Steuergerät, dass die Pistole abgezogen wird. Der Schalter
arbeitet mit den Volumenzählern zusammen, um die korrekte Funktion der
Systemkomponenten sicherzustellen. Siehe 52 für weitere Informationen.
Pistolenspülkasten: Der Pistolenspülkastensatz stellt ein automatisches
Spülsystem für manuelle Spritzpistolen dar und enthält einen Luftstromschalter.
Beschreibung
