4.4
Gerätesteuerung - Bedienelemente
4.4.1
Schweißgerätesteuerung M2.20
Pos. Symbol
1
2
3
4
5
AMP
6
7
8
9
099-005207-EW500
18.05.2017
Gerätebeschreibung - Schnellübersicht
Beschreibung
0
Stufenschalter, Schweißspannung
Signalleuchte, Funktionsstörung
Leuchtet bei Übertemperatur.
Hauptschalter, Gerät Ein/Aus
Drucktaste Betriebsart > siehe Kapitel 5.3
-------
2-Takt
------
4-Takt
-----
Punkten
----- Intervall/Intervall (4-Takt)
Signalleuchte Strom
Leuchtet, wenn die Stromstärke dargestellt wird.
Drehknopf Drahtgeschwindigkeit / Schweißparameter
Stufenlose Einstellung der Drahtgeschwindigkeit bzw. Schweißparameter und deren
Werte
Drucktaste Ablaufparameter
--------- Gasnachströmzeit
------- Drahtrückbrand
------ Punktzeit / Pulszeit
------- Pulspause
Anzeige, unten
Anzeige Drahtvorschubgeschwindigkeit, Schweißstrom und Ablaufparameter
Drucktaste Gastest > siehe Kapitel 5.1.6.4
Gerätesteuerung - Bedienelemente

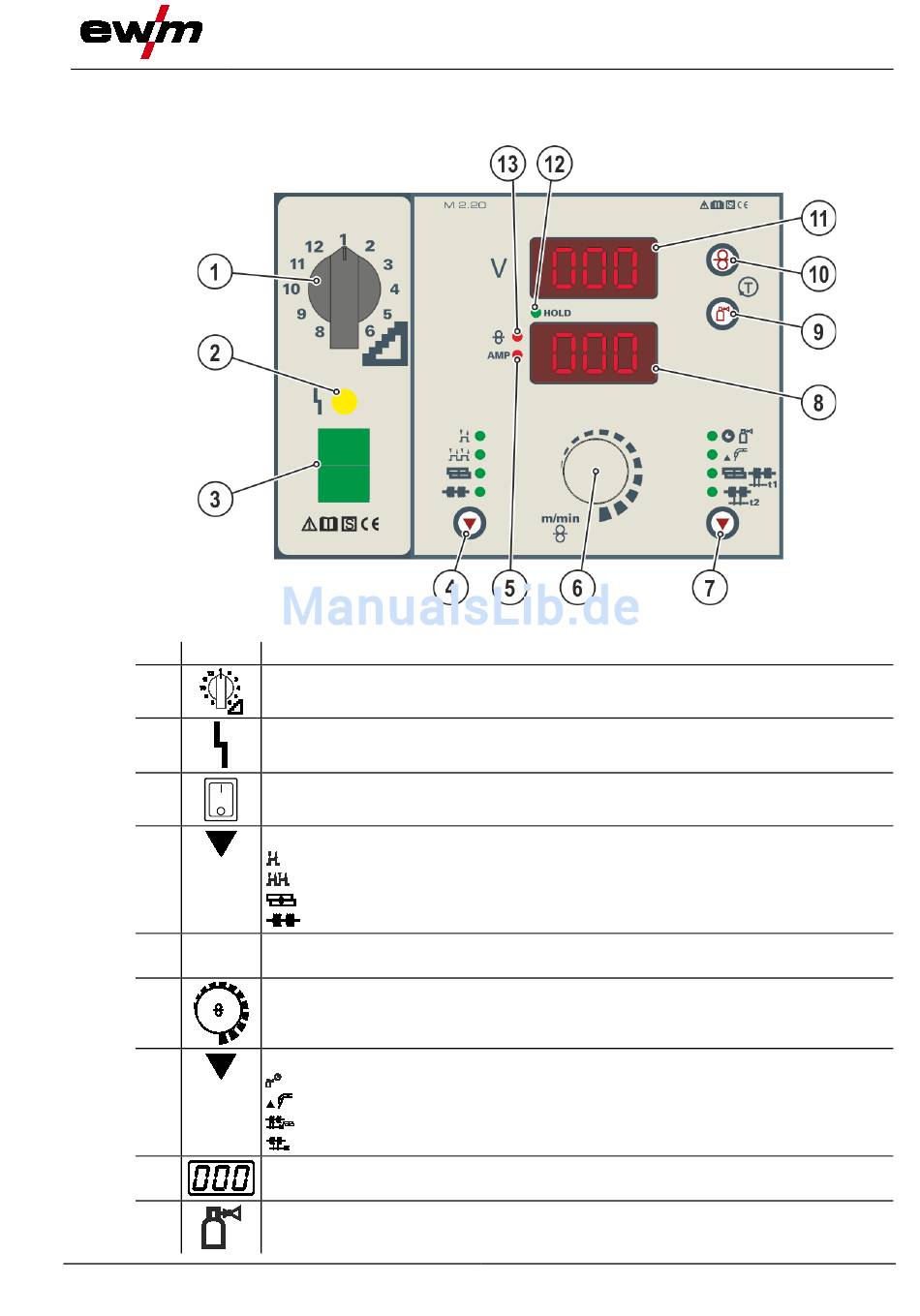

Abbildung 4-4
15
