AW00101404000
2. Wenn eine Dome-Kamera für den Außenbereich installiert wird und die
Stromversorgung der Kamera über die Hauptklemmleiste erfolgt:
a. Sicherstellen, dass die Stromversorgung den in Tabelle 1 auf Seite 81
genannten Anforderungen an die alternative Stromversorgung
entspricht.
b. Die beiden Leitungen für die Stromversorgung der Kamera ermitteln.
c. Sicherstellen, dass die positive Leitung und die Masseleitung richtig
bestimmt sind. Bestehen Unsicherheiten, Leitungen mit einem
Spannungsmessgerät ausmessen.
d. Stromversorgung der Kamera ausschalten.
e. Jedes Leitungsende 8 mm abisolieren.

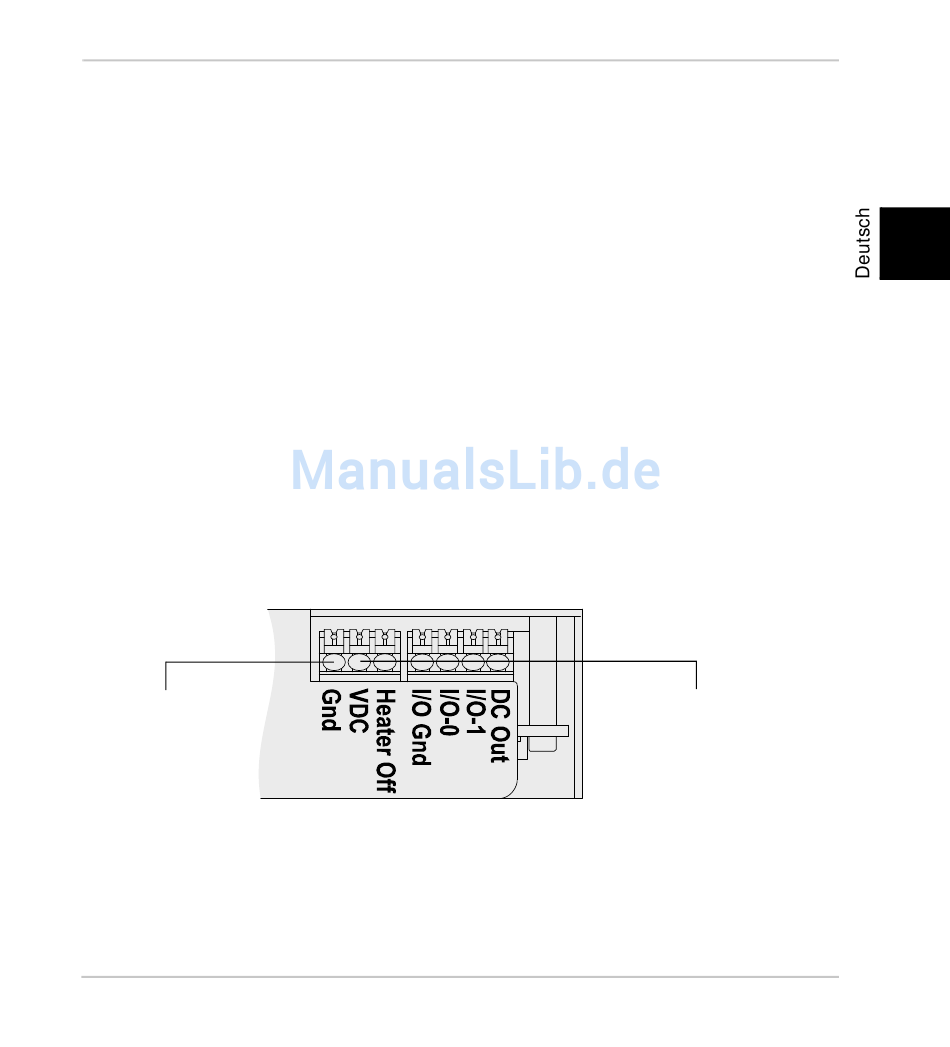

f. Positive Leitung, wie in der Abbildung unten gezeigt, in die mit "VDC"
bezeichnete Befestigungsklemme der Klemmleiste einführen.
g. Masseleitung in die mit "Gnd" gekennzeichnete Befestigungsklemme
einführen.
Masseleitung
einführen
Basler IP Fixed-Dome-Kameras
Installationsanleitung
Positive
Leitung
einführen
59
