AW00101404000

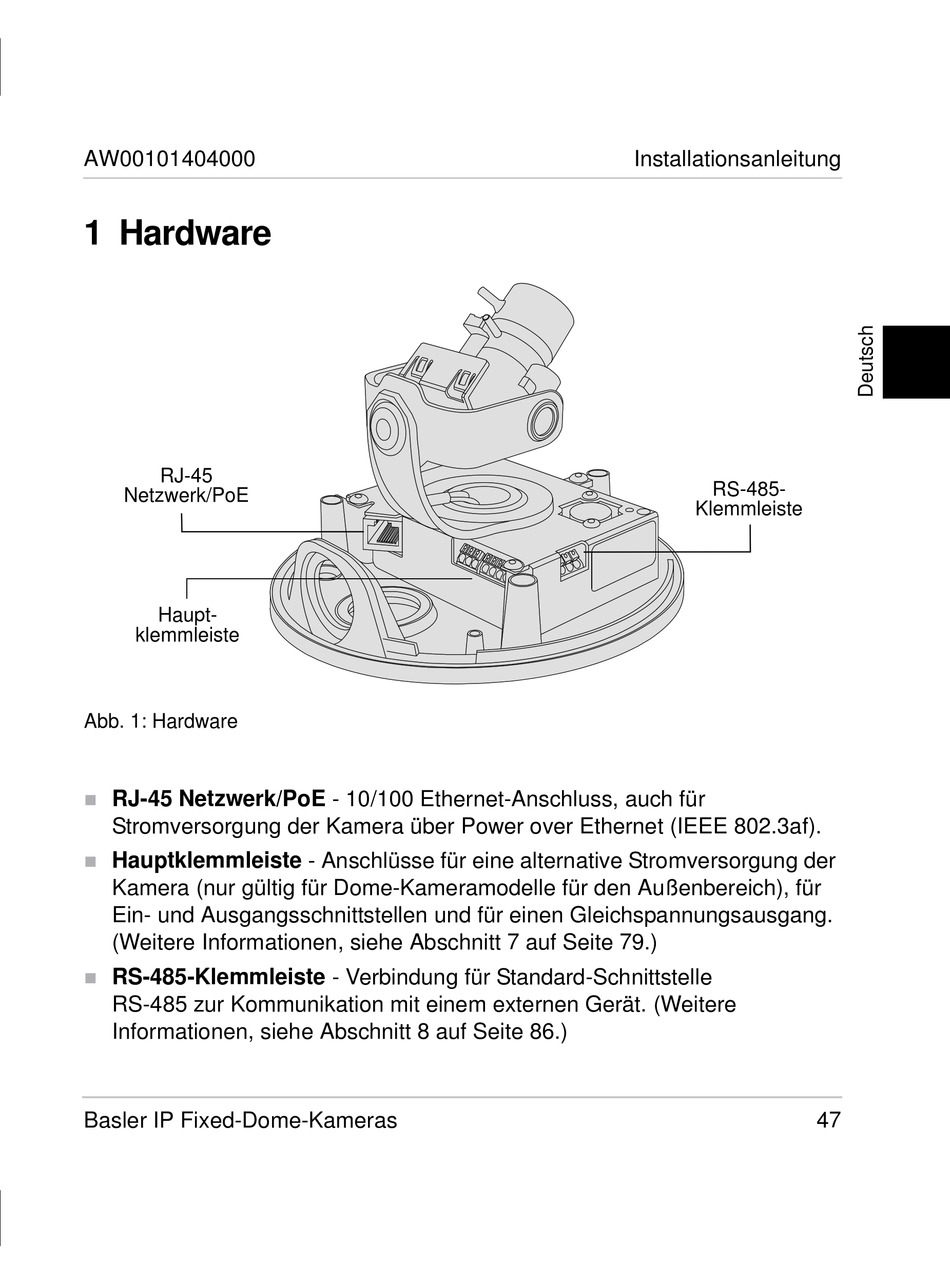

1 Hardware
RJ-45
Netzwerk/PoE
Haupt-
klemmleiste
Abb. 1: Hardware
RJ-45 Netzwerk/PoE - 10/100 Ethernet-Anschluss, auch für
Stromversorgung der Kamera über Power over Ethernet (IEEE 802.3af).
Hauptklemmleiste - Anschlüsse für eine alternative Stromversorgung der
Kamera (nur gültig für Dome-Kameramodelle für den Außenbereich), für
Ein- und Ausgangsschnittstellen und für einen Gleichspannungsausgang.
(Weitere Informationen, siehe Abschnitt 7 auf Seite 79.)
RS-485-Klemmleiste - Verbindung für Standard-Schnittstelle
RS-485 zur Kommunikation mit einem externen Gerät. (Weitere
Informationen, siehe Abschnitt 8 auf Seite 86.)
Basler IP Fixed-Dome-Kameras
Installationsanleitung
RS-485-
Klemmleiste
47
