SATEL
Vibration – Linientyp für Anschluss der Erschütterungsmelder. An die Meldelinie kann man
auch einen Melder mit dem NC-Alarmausgang anschließen (z.B. man kann seriell einen
Erschütterungsmelder und einen Magnetkontakt anschließen).
Gemäß Ausgang – schließen Sie keinen Melder an diesen Linientyp. Der Linienzustand
hängt nur vom Zustand des gewählten Ausgangs ab (der Ausgang wird nicht physisch
mit der Meldelinie verbunden).
Rollladen 2EOL – Linientyp analog zu 2EOL/NC, aber für Rollladenmelder.
Vibration 2EOL – Linientyp analog zu 2EOL/NC, aber für Erschütterungsmelder.
3EOL/NC – der Linientyp wird beim Anschluss der Melder mit einem NC-Alarmausgang,
einem Sabotageausgang und einem Antimasking-Ausgang empfohlen. Die Meldelinie
unterscheidet zwischen 4 Zuständen: normal, Alarm, Sabotage und Melder-Abdeckung.
3EOL/NO – Linientyp analog zu 3EOL/NC, aber für Melder mit einem NO-Alarmausgang.
NC
COM
Z
A
2EOL/NC
COM
Z
T
R1
A
R2

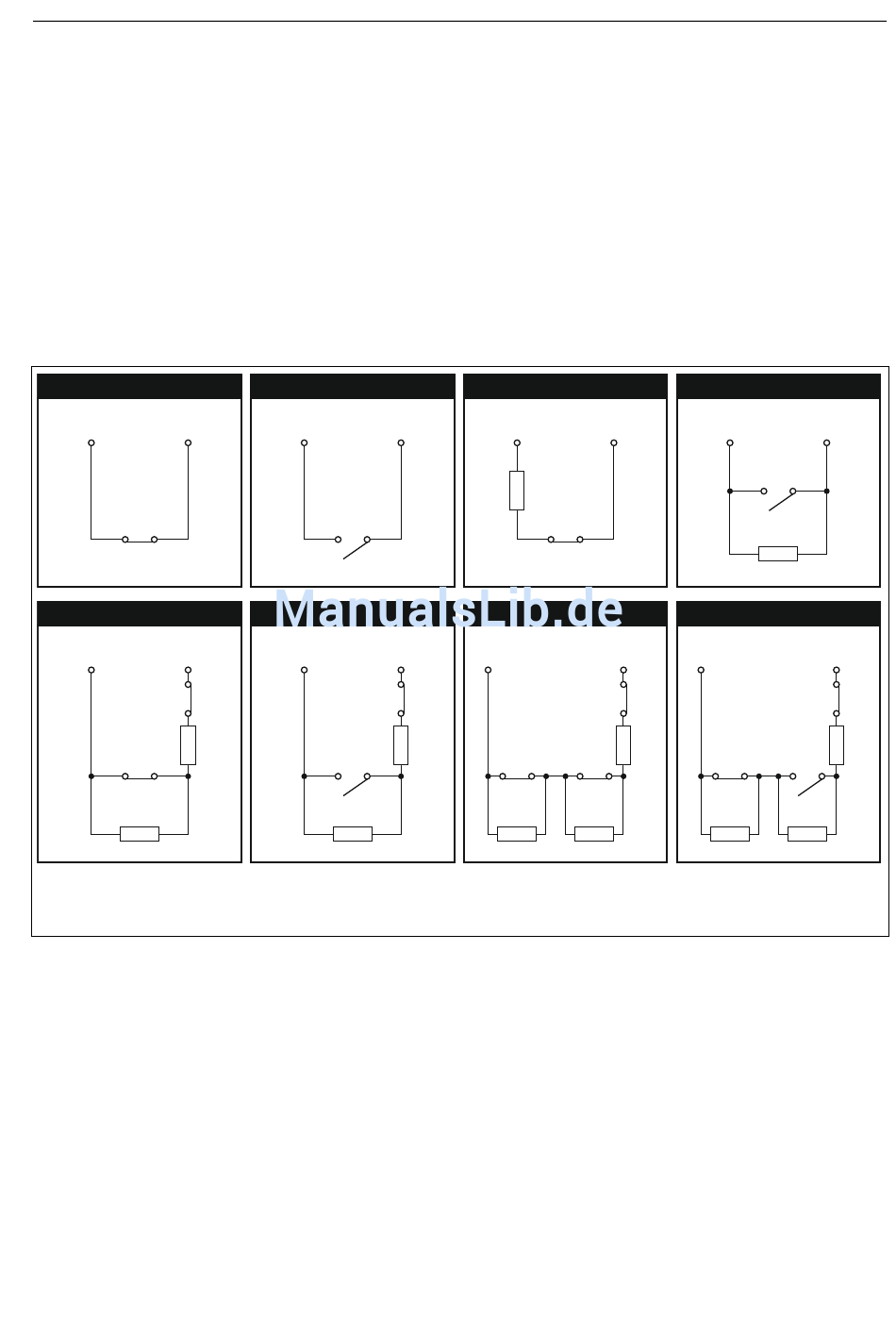

Abb. 8. Methoden des Anschlusses der Melder an die Meldelinien. Die Melderausgänge sind
mit Buchstaben bezeichnet: A - Alarm, T – Sabotage, M – Antimasking. R=R1+R2.
5.7.1 Abschlusswiderstände
Der Wert der Abschlusswiderstände R1, R2 und R3 wird im Bereich von 500 Ω bis 15 kΩ
programmiert (die Summe eingestellter Werte darf nicht 15 kΩ überschreiten – siehe
Handbuch P
ARAMETRIERUNG
R1 = 1,1 kΩ;
R2 = 1,1 kΩ;
R3 = 2,2 kΩ.
Gemäß den Werkseinstellungen in der Konfiguration EOL sollte der Widerstand 2,2 kΩ
angewendet werden, und in der Konfiguration 2EOL sollten die Widerstände 1,1 kΩ
angewendet werden, um den Stromkreis zu schließen.
INTEGRA Plus
NO
COM
Z
A
2EOL/NO
COM
Z
T
R1
A
R2
). Werksseitig sind folgende Werte voreingestellt:
EOL/NC
COM
Z
R
A
3EOL/NC
COM
Z
T
R1
M A
R3 R2
EOL/NO
COM
Z
A
R
3EOL/NO
COM
Z
T
R1
M A
R3 R2
19
