AVERTISSEMENT
Installation sous pression
Mort ou blessures graves
‐
S'assurer que la protection externe contre les risques
de brûlures est installée.
Pour une connexion correcte des capteurs de température,
consulter l'annexe ci-jointe.

6.4 Branchement des connexions bus

Pour un branchement correct des connexions bus au système, se
reporter à l'annexe ci-jointe.
7. Démarrage
Le système est doté d'une configuration initiale par Grundfos
Service et est livré avec des réglages par défaut relatifs aux
alarmes et aux courbes de compensation météo. Les réglages de
l'installation peuvent être modifiés via le serveur Web local ou le
portail en ligne.
Lors de la première mise sous tension, le système effectue un test
automatique. Il détermine si tous les dispositifs et capteurs sont
connectés et disponibles et si les vannes répondent comme prévu.
Lorsque le test est terminé, le système est prêt à fonctionner ou
fournit à l'utilisateur un code d'erreur via le portail en ligne et le
serveur Web local. Le code d'erreur fournit des informations sur
l'origine du problème et des solutions possibles.
Informations connexes
8.1 Accès au portail en ligne
8.2 Accès au serveur Web local
8. Fonctions de régulation
Grundfos BuildingConnect est capable de réguler les échangeurs
thermiques et les applications de boucle de mélange en utilisant
des vannes trois ou deux voies avec régulation à la fois modulaire
et trois points.
Les fonctions de régulation sont spécifiées par Grundfos Service
dans le cadre du processus de configuration.
8.1 Accès au portail en ligne
Vous pouvez accéder au système via le portail en ligne. Grundfos a
configuré votre compte. Le portail en ligne contient toutes les
informations sur l'état du système et les erreurs et fournit une
interface pour le paramétrage de tous les réglage du système.
Utiliser Google Chrome pour accéder au portail en ligne.
1. Accéder au portail en ligne en utilisant le lien fourni par
Grundfos.
2. La première fois que vous accédez à la page, vous devez
définir vos identifiants de connexion Grundfos. Utiliser l'adresse
électronique que vous avez fourni à Grundfos.
3. Se connecter au portail.
4. Rechercher votre installation.
5. Afficher les données et modifier les paramètres si nécessaire.
Informations connexes
7. Démarrage
8.2 Accès au serveur Web local
8.2.1 Réinitialisation du mot de passe du serveur Web local
8.2 Accès au serveur Web local
Le serveur Web local est un module complémentaire du portail en
ligne. Le serveur Web local contient des informations de base sur
les erreurs ; il permet également de modifier les réglages de la
courbe météo.
Vous devez avoir accès au portail en ligne pour pouvoir
accéder au serveur Web local. Utiliser Google Chrome
pour accéder au portail en ligne.
26
Pour accéder au serveur Web local, procéder comme suit :

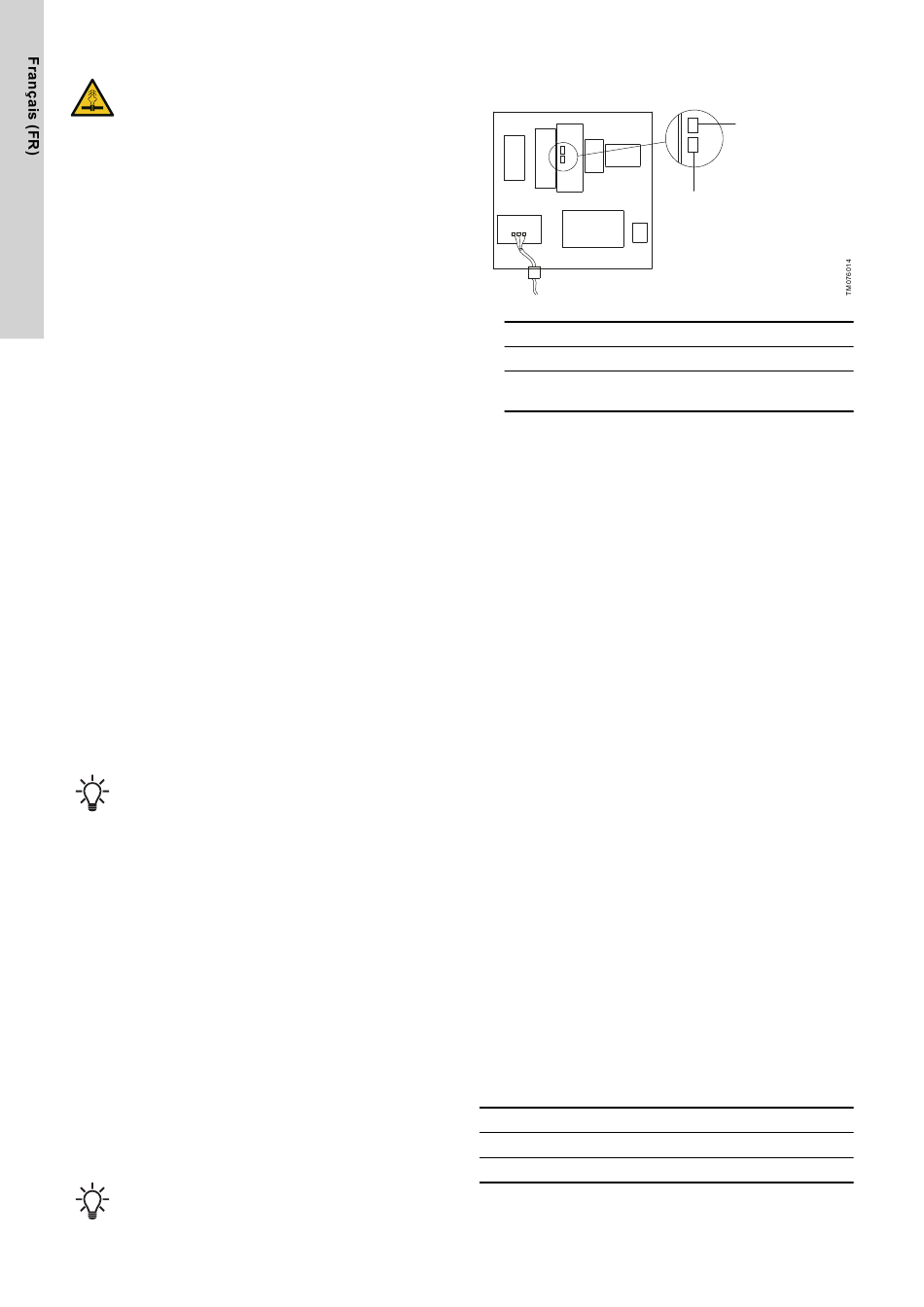

1. Rattacher un câble Ethernet au coffret de commande (2).
Pos. Description
1 LAN1. Ne pas utiliser ce port.
LAN2. Utilisé pour la connexion au serveur Web
2
local.
2. Saisir le lien fourni par Grundfos.
3. La première fois que vous accédez à la page, vous devez
saisir un jeton unique pour créer un mot de passe. Le jeton est
généré à partir du portail en ligne.
4. Accéder au portail en ligne et rechercher le bouton permettant
de générer un nouveau jeton.
5. Copier le jeton.
6. Insérer le jeton dans le champ requis sur le serveur Web.
7. Définir votre mot de passe.
Informations connexes
7. Démarrage
8.1 Accès au portail en ligne
8.2.1 Réinitialisation du mot de passe du serveur Web local
8.2.1 Réinitialisation du mot de passe du serveur Web local
Si vous avez oublié votre mot de passe, vous devez en créer un
autre.
1. Suivre les mêmes étapes que si vous accédiez au serveur Web
local.
Informations connexes
8.1 Accès au portail en ligne
8.2 Accès au serveur Web local
9. Maintenance du système
Le coffret de commande ne peut pas être réparé. Contacter
Grundfos s'il est défectueux.
10. Caractéristiques techniques
Tension
100-240 VCA.
Catégorie de surtension II.
Fréquence
50/60 Hz.
Température
Description
Température ambiante
Température du liquide
1
2
Température
0-40 °C (32-104 °F)
5-95 °C (41-203 °F)
