6. Elektrisk anslutning

FARA
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador.
‐
Stäng av strömförsörjningen innan elektriska
anslutningar utförs. Säkerställ att strömförsörjningen
inte kan kopplas på av misstag.
‐
En extern arbetsbrytare måste vara installerad för att
säkerställa att styrenheten kan stängas av. Kom ihåg
att ange var arbetsbrytaren är placerad genom att
placera en etikett eller liknande på styrenheten.
‐
Om nationell lagstiftning kräver en restströmanordning
RCD, en jordfelsbrytare JFB eller likvärdig i den
elektriska installationen måste denna vara av typ B
eller bättre på grund av typen av konstant
likströmsläckage.
VARNING
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador.
‐
Alla kablar måste vara isolerade. Säkerställ utrymme
mellan spänningskablar och signalkablar.
VARNING
Het yta
Risk för dödsfall eller allvarliga personskador.
‐
Låt systemet svalna innan några anslutningar görs.
‐
Använd skyddshandskar vid arbete med heta ytor.
VARNING
Elektromagnetisk interferens
‐
Om produkten installeras i ett bostadsområde krävs
ytterligare åtgärder, eftersom produkten kan orsaka
störningar. Dessa åtgärder måste minska
elektromagnetiska emissioner för att förhindra
störningar från mobiltelefoner och från mottagning av
radio- och tv-sändningar.
• Systemet får inte installeras om inte externt
skållningsskydd är installerat.
• Koppla inte på systemet förrän alla anslutningar till
ventiler, sensorer och bussanslutna enheter har
utförts, såsom anges i följande avsnitt.
• Allt installationsarbete får endast utföras av
kvalificerad och auktoriserad personal.
• Systemet måste försörjas med 230 V för den
allmänna strömförsörjningen. Med 230 V-
försörjningen skapar systemet matningsspänningar
för de ventiler som anges i den specifika
installationen.
För anslutning av externa tillbehör, se handboken för
produkten.
Jordfelsbrytaren ska vara märkt enligt följande:
Beakta den totala läckströmmen för all elektrisk utrustning i
installationen.
Tillhörande information
10. Tekniska data

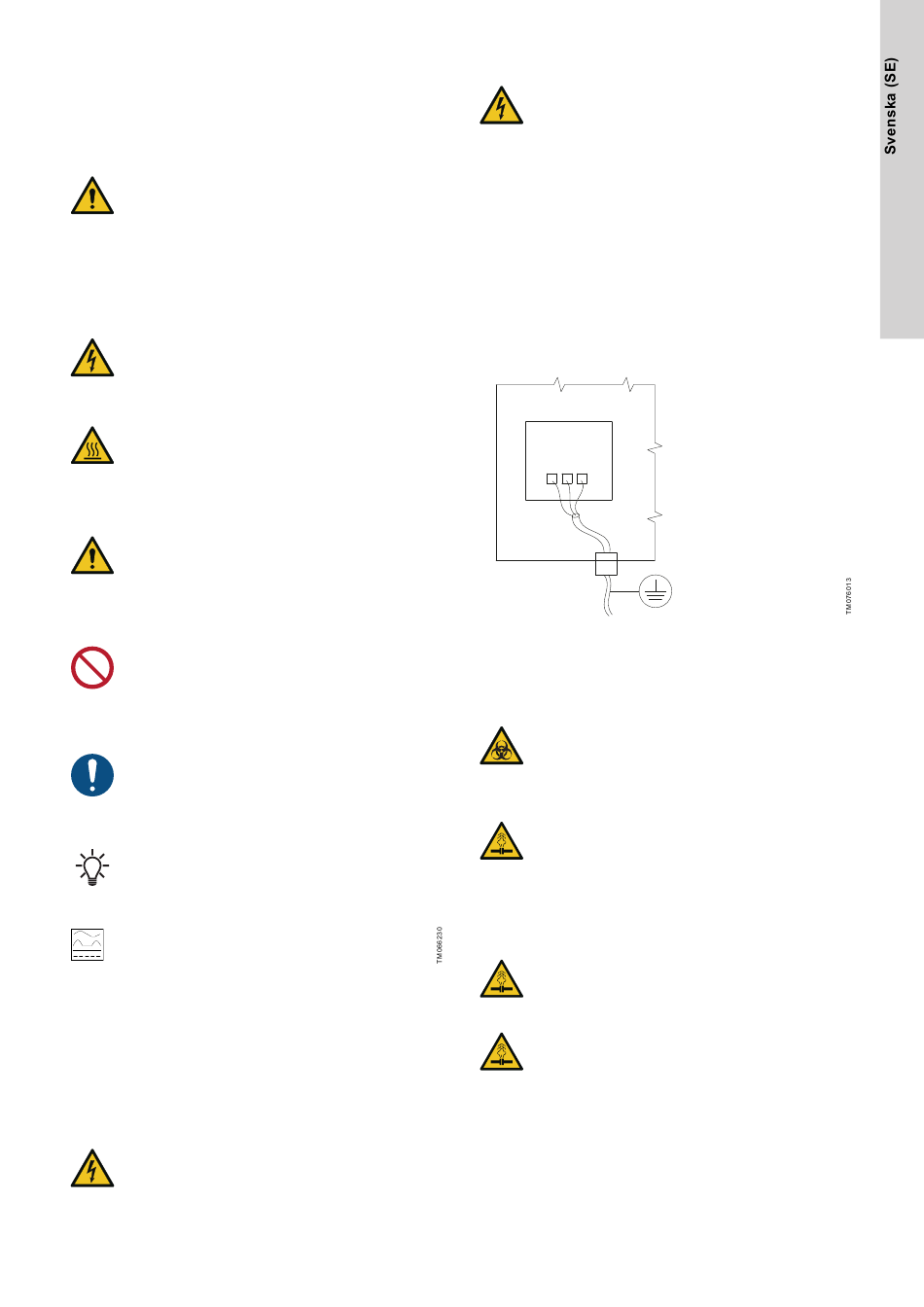

6.1 Anslutning av strömförsörjningen
Produkten behöver 120–240 V AC 50/60 Hz för att driva enheten
från en extern källa.
FARA
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador.
‐
Alla elektriska anslutningar ska utföras av en behörig
elektriker i enlighet med lokala bestämmelser.
FARA
Risk för elektriska stötar
Risk för dödsfall eller allvarliga personskador.
‐
Stäng av strömförsörjningen innan elektriska
anslutningar utförs. Säkerställ att strömförsörjningen
inte kan kopplas på av misstag.
1. Kontrollera att försörjningsspänning och frekvens
överensstämmer med de värden som anges på typskylten.
2. Kapa strömförsörjningskabeln så kort som möjligt.
3. Led strömförsörjningskabeln genom en av
kabelgenomföringarna.
4. Spänningsförande kablar måste vara isolerade längs hela sin
längd och ska vara separerade från lågspänningskablar,
komponenter och kapslingar.
5. Anslut strömförsörjningskabeln enligt tillämpligt
kopplingsschema. Observera att alla ledare måste fästas inuti
styrenheten med kabelband.
L N PE
Tillhörande information
10. Tekniska data

6.2 Anslutning av ventiler

FARA
Biologisk risk
Risk för dödsfall eller allvarliga personskador.
‐
Medietemperaturen är som standard inställd på 55 °C.
Ett larm visas om temperaturen sjunker.
VARNING
Trycksatt system
Risk för dödsfall eller allvarliga personskador.
‐
Anslutningen av ventilerna måste utföras enligt
kopplingsschemat.
‐
Kontrollera att externt skållningsskydd är installerat.
Se bifogad bilaga för korrekt anslutning av ventilerna för systemet.

6.3 Anslutning av temperatursensorer

FARA
Trycksatt system
Risk för dödsfall eller allvarliga personskador.
‐
Sensorerna ska anslutas enligt kopplingsschemat.
VARNING
Trycksatt system
Risk för dödsfall eller allvarliga personskador.
‐
Kontrollera att externt skållningsskydd är installerat.
För korrekt anslutning av temperatursensorerna, se den bifogade
bilagan.

6.4 Anslutning av bussanslutningar

Se bifogad bilaga för korrekt anslutning av bussanslutningarna för
systemet.
