3. Modtagelse af produktet

3.1 Inspektion af produktet

Gør følgende før du installerer produktet:
1. Kontrollér at produktet er det som du har bestilt.
2. Kontrollér at ingen synlige dele er blevet beskadiget.
3. Kontakt dit lokale Grundfos-salgsselskab hvis der mangler
komponenter, eller komponenter er beskadigede.

3.2 Leveringsomfang

Kassen indeholder følgende:
Antal Beskrivelse
1 Grundfos BuildingConnect-styring
1 Monterings- og driftsinstruktion til styringen
Fieldbus-konnektivitetslayout. Omtales som
1
"Appendix" i dette dokument.
Der er ingen ekstra komponenter, såsom pumper, sensorer, ventiler
og eksterne kabler, i boksen.

4. Installationskrav

4.1 Placering

Produktet skal installeres på et panelstativ eller en overflade der er
stiv nok til at bære hele vægten. Produktet skal beskyttes indendøre
mod overskydende varme, kulde, støv eller udfældning.
Men placér ikke styringen et sted der er tilgængeligt for
offentligheden.

5. Mekanisk installation

5.1 Installation af styringen

FORSIGTIG
Knusning af fødder
Lettere personskade
‐
Monteringsskruerne skal have en diameter på
skruehovedet som er større end 10 mm (0,39 tommer).
Spænd skruerne med tilstrækkeligt moment.
1. Montér styringen på en overflade og et sted der ikke er
tilgængeligt for offentligheden.
2. Bor huller i overfladen.
3. Indsæt om muligt rawlplugs.
4. Montér de fire skruer i monteringshullerne og krydsspænd
dem.

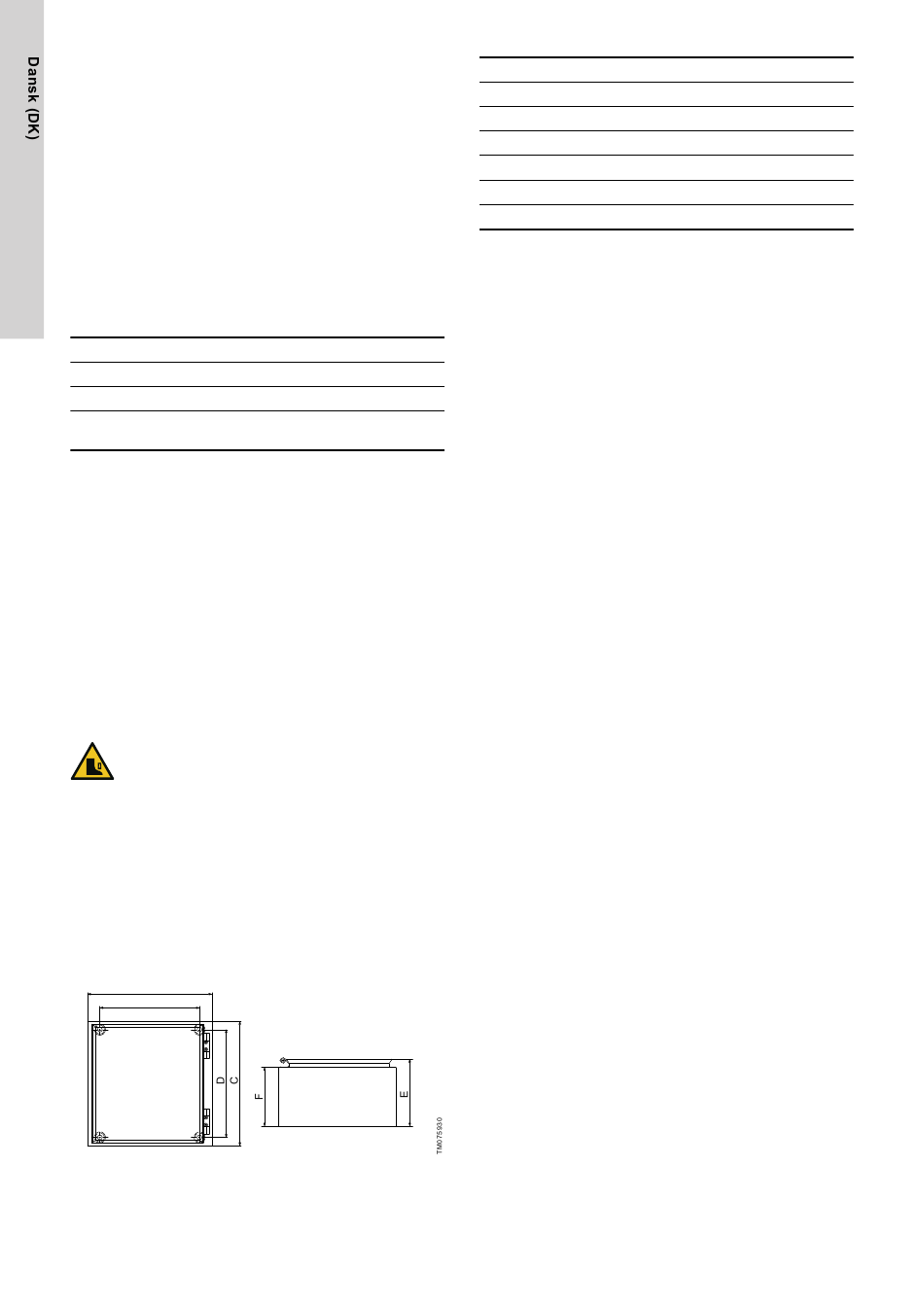

Eksempel:
A
B
18
Pos. Mål [mm] (tomme)
A 380 (14.96)
B 340 (13.38)
C 380 (14.96)
D 340 (13.38)
E 210 (8.26)
F 190 (7.48)
