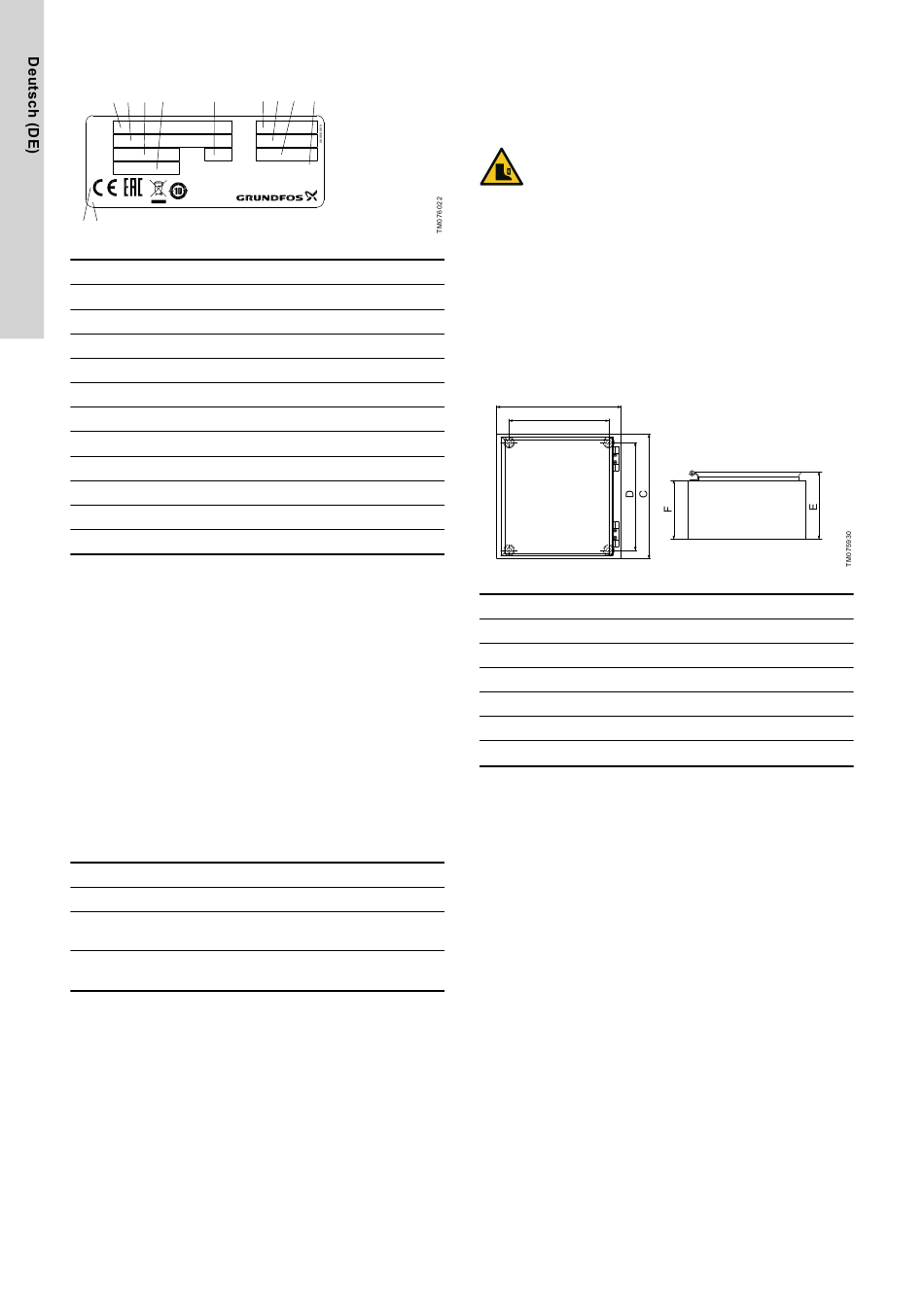

2.3.2 Typenschild
1 2 3
4
5
Type
P.N.
P.C.
U
N
IP
S.N.
I Max
T
°C
amb
Made in Denmark
11
10
Pos.
Beschreibung
1
Produktname
2
Versorgungsspannung
3
Bemessungsstrom
4
Min./max. Umgebungstemperatur
5
Schutzart
6
Versionsnummer
7
Produktionscode (Jahr und Woche)
8
Seriennummer
9
Werkscode
10
Produktionsstandort
11
Zulassungen und Kennzeichnungen
Weitere Informationen
10. Technische Daten
3. Empfangen des Produkts
3.1 Prüfen des Produkts
Vor dem Installieren des Produkts ist Folgendes zu tun:
1.
Prüfen Sie, ob das Produkt den Bestellangaben entspricht.
2.
Prüfen Sie, ob das Produkt keine sichtbaren Beschädigungen
aufweist.
3.
Wenn Teile beschädigt sind oder fehlen, wenden Sie sich bitte
an Ihre Grundfos-Niederlassung vor Ort.
3.2 Lieferumfang
Folgendes ist im Lieferumfang enthalten:
Anzahl
Beschreibung
1
Grundfos BuildingConnector-Steuerung
Installations- und Betriebsanleitung für die
1
Steuerung
Aufbau der Feldbusverbindung In diesem
1
Dokument als "Anhang" bezeichnet.
Im Lieferumfang sind keinerlei Hilfsaggregate wie Pumpen,
Sensoren, Ventile oder externe Kabel enthalten.
4. Bedingungen für die Installation
4.1 Aufstellungsort
Das Produkt muss auf einem Schalttafel-Ständer oder einer
Oberfläche installiert werden, die stabil genug ist, um das gesamte
Gewicht zu tragen. Das Produkt muss in Innenräumen vor
übermäßiger Hitze, Kälte, Staub oder Niederschlag geschützt
werden.
Die Steuerung darf jedoch nicht an einem für die Öffentlichkeit
zugänglichen Ort aufgestellt werden.
12
6 7 8
9
P1
DK - 8850 Bjerringbro Denmark
5. Mechanische Installation
5.1 Montieren der Steuerung
ACHTUNG
Quetschung der Füße
Leichte oder mittelschwere Körperverletzungen
‐
Die Befestigungsschrauben müssen einen
Kopfdurchmesser von mehr als 10 mm (0,39 Zoll)
besitzen. Ziehen Sie die Schrauben mit dem richtigen
Anzugsmoment fest.
1.
Montieren Sie die Steuerung auf einer Oberfläche an einem
Ort, der für die Öffentlichkeit nicht zugänglich ist.
2.
Bohren Sie Löcher in die Oberfläche.
3.
Setzen Sie ggf. Dübel ein.
4.
Setzen Sie die vier Schrauben in die Montagebohrungen ein,
und ziehen Sie sie über Kreuz fest.
Beispiel:
A
B
Pos.
Abmessungen [mm] (Zoll)
A
380 (14.96)
B
340 (13.38)
C
380 (14.96)
D
340 (13.38)
E
210 (8.26)
F
190 (7.48)
