Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
2.3 Anschluss Schema
2.4 Aufbau & Bedienung
Das nachfolgende Bild gibt einen Überblick über den Aufbau und die Bedienelemente:
1 = Programmiertaster (seitliche Kerbe im Gehäuse unter der Glasscheibe)
2 = Taste für die Umschaltung zwischen den Funktionsblöcken
3 = Taste für spezifische Funktionen des dargestellten Funktionsblocks
4 & 5 = Tasten zum Schalten im jeweiligen Funktionsblock
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
7
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
7

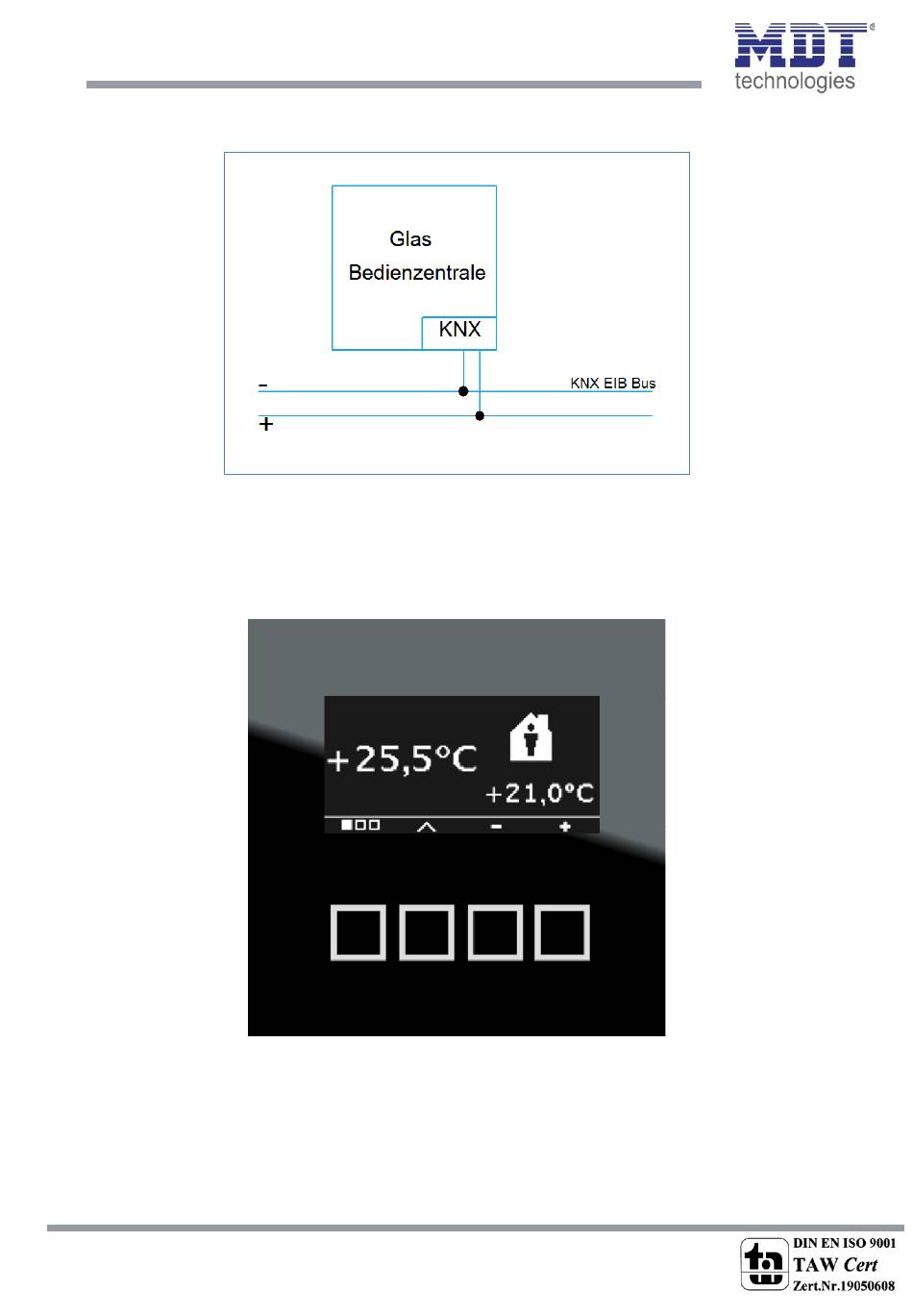

Abbildung 1: Anschlussbeispiel
2
3
1
Abbildung 2: Aufbau & Bedienung
4
5
