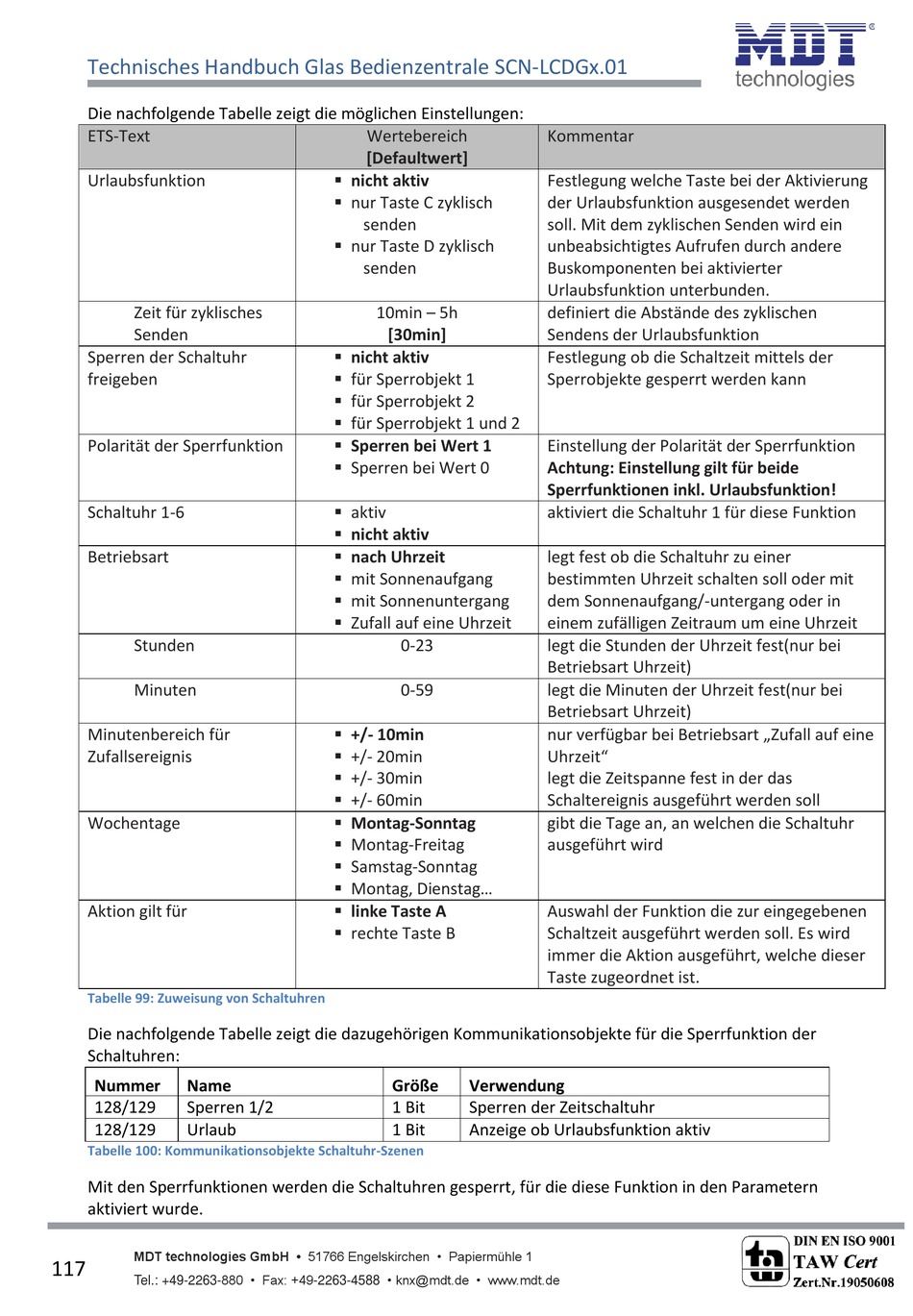

Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
Die nachfolgende Tabelle zeigt die möglichen Einstellungen:
ETS-Text
Urlaubsfunktion
Zeit für zyklisches
Senden
Sperren der Schaltuhr
freigeben
Polarität der Sperrfunktion
Schaltuhr 1-6
Betriebsart
Stunden
Minuten
Minutenbereich für
Zufallsereignis
Wochentage
Aktion gilt für

Tabelle 99: Zuweisung von Schaltuhren

Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte für die Sperrfunktion der
Schaltuhren:
Nummer Name
128/129 Sperren 1/2
128/129 Urlaub

Tabelle 100: Kommunikationsobjekte Schaltuhr-Szenen

Mit den Sperrfunktionen werden die Schaltuhren gesperrt, für die diese Funktion in den Parametern
aktiviert wurde.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
117
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
117
Wertebereich
[Defaultwert]
 nicht aktiv
 nur Taste C zyklisch
senden
 nur Taste D zyklisch
senden
10min – 5h
[30min]
 nicht aktiv
 für Sperrobjekt 1
 für Sperrobjekt 2
 für Sperrobjekt 1 und 2
 Sperren bei Wert 1
 Sperren bei Wert 0
 aktiv
 nicht aktiv
 nach Uhrzeit
 mit Sonnenaufgang
 mit Sonnenuntergang
 Zufall auf eine Uhrzeit
0-23
0-59
 +/- 10min
 +/- 20min
 +/- 30min
 +/- 60min
 Montag-Sonntag
 Montag-Freitag
 Samstag-Sonntag
 Montag, Dienstag...
 linke Taste A
 rechte Taste B
Größe Verwendung
1 Bit Sperren der Zeitschaltuhr
1 Bit Anzeige ob Urlaubsfunktion aktiv
Kommentar
Festlegung welche Taste bei der Aktivierung
der Urlaubsfunktion ausgesendet werden
soll. Mit dem zyklischen Senden wird ein
unbeabsichtigtes Aufrufen durch andere
Buskomponenten bei aktivierter
Urlaubsfunktion unterbunden.
definiert die Abstände des zyklischen
Sendens der Urlaubsfunktion
Festlegung ob die Schaltzeit mittels der
Sperrobjekte gesperrt werden kann
Einstellung der Polarität der Sperrfunktion
Achtung: Einstellung gilt für beide
Sperrfunktionen inkl. Urlaubsfunktion!
aktiviert die Schaltuhr 1 für diese Funktion
legt fest ob die Schaltuhr zu einer
bestimmten Uhrzeit schalten soll oder mit
dem Sonnenaufgang/-untergang oder in
einem zufälligen Zeitraum um eine Uhrzeit
legt die Stunden der Uhrzeit fest(nur bei
Betriebsart Uhrzeit)
legt die Minuten der Uhrzeit fest(nur bei
Betriebsart Uhrzeit)
nur verfügbar bei Betriebsart „Zufall auf eine
Uhrzeit"
legt die Zeitspanne fest in der das
Schaltereignis ausgeführt werden soll
gibt die Tage an, an welchen die Schaltuhr
ausgeführt wird
Auswahl der Funktion die zur eingegebenen
Schaltzeit ausgeführt werden soll. Es wird
immer die Aktion ausgeführt, welche dieser
Taste zugeordnet ist.
