Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
8.2.1.2 Umschalten bei Tastenbetätigung
Mit der Unterfunktion „Umschalten bei Tastenbetätigung" schaltet der Eingang bei Tastenbetätigung
jeweils um. Das heißt der aktuelle Objektwert wird jeweils invertiert und dann gesendet. Durch diese
Funktion kann zum Beispiel eine flankengesteuerte Wechselschaltung aufgebaut werden.
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer
Name
62
Schalten
63
Wert für Umschaltung
Tabelle 75: Kommunikationsobjekt Umschalten bei Tastenbetätigung
Damit der jeweilige Eingang des Tasters für die Umschaltung seinen letzten Schaltzustand kennt,
muss das Objekt „Wert für Umschaltung" mit dem Statusobjekt des Schaltaktors verknüpft werden.
Soll der Taster ohne Aktor betrieben/getestet werden, so muss dieses Objekt mit dem Objekt
„Schalter" verbunden werden, damit die Umschaltung funktioniert.
Durch die Entkopplung der beiden Kommunikationsobjekte ist es bei unseren Binaereingängen
möglich den Schaltvorgang durch Verknüpfung mit dem Kommunikationsobjekt „Wert für
Umschaltung" zu visualisieren. Auf diese Weise ist der Anwender freier in seinen
Gestaltungsmöglichkeiten.
So kann z.B. der Schaltvorgang über eine LED oder ein Display zur Visualisierung durch Verknüpfung
des Kommunikationsobjektes mit dem jeweiligen Visualisierungselement, angezeigt werden.
8.2.1.3 Wert senden [0..100%]
Bei der Unterfunktion „Wert senden" stehen dem Anwender zwei weitere Unterfunktionen, 1 Byte
Wert senden und das Zwangsführungsobjekt, zur Verfügung, welche dann entsprechend weiter

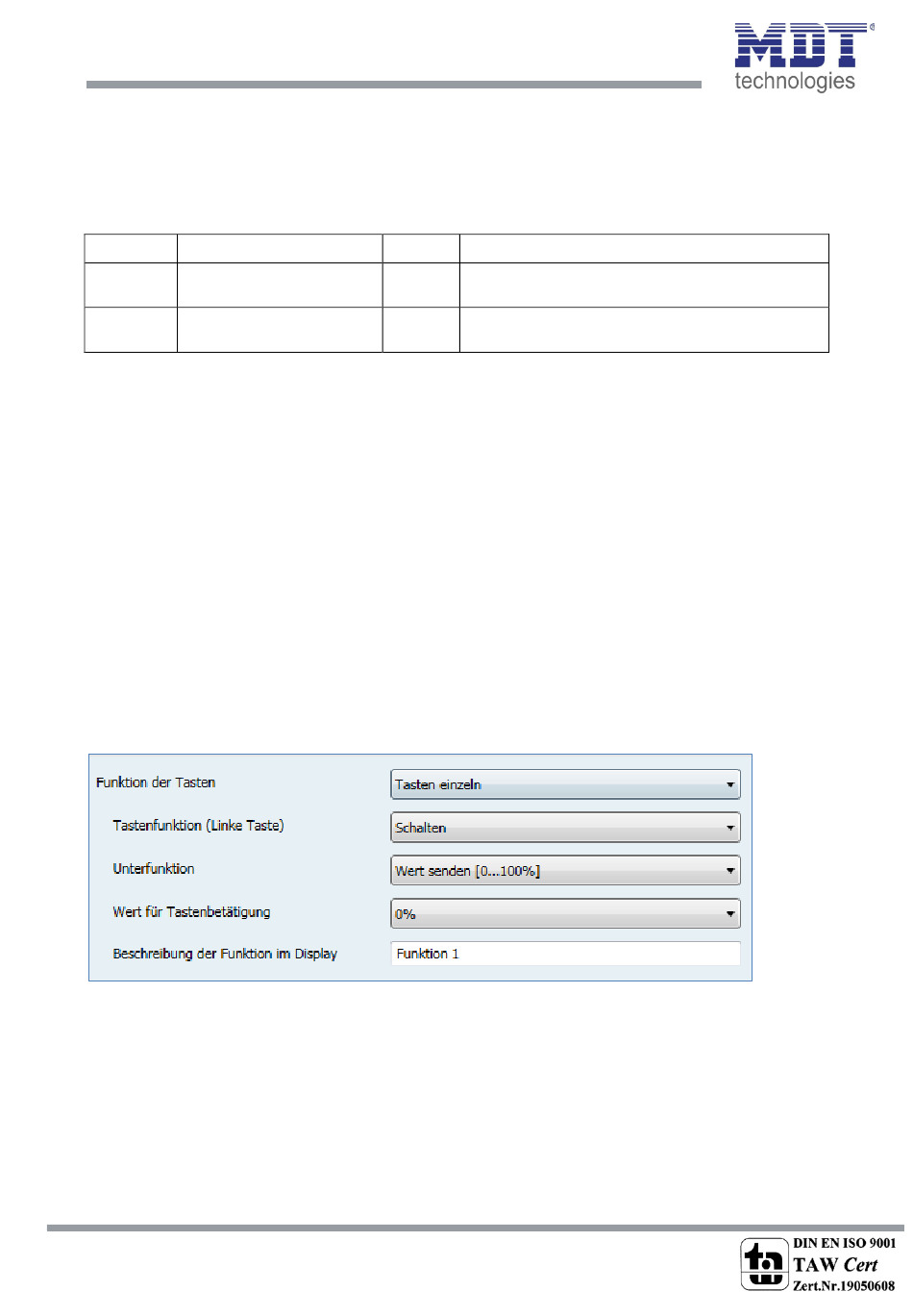

parametriert werden können. Das nachfolgende Bild zeigt das Einstellmenü für diesen Parameter:
Abbildung 42: Wert senden
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
92
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
92
Größe
Verwendung
1 Bit
Schaltfunktion; keine Unterscheidung
kurze/lange Taste
1 Bit
Statusobjekt, gibt Schaltzustand des jeweiligen
Eingangs an
