Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
9.3 Funktionsmenüs – Zeitschaltuhr

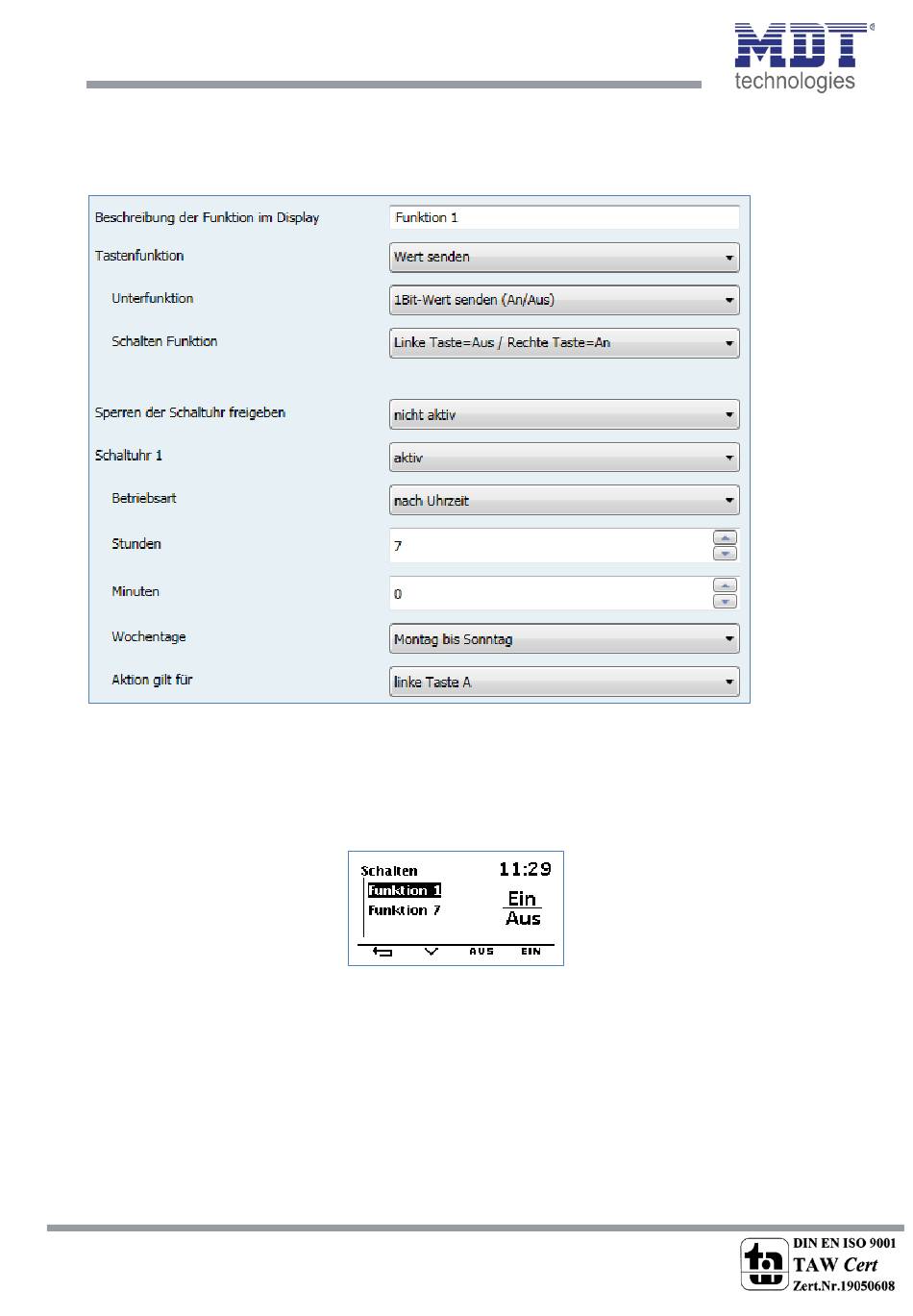

Das nachfolgende Bild zeigt das Untermenü „Funktion 1-20" in dem die einzelnen Funktionen
definiert werden und jeder Funktion bis zu 6 Schaltzeiten zugeordnet werden können:
Abbildung 50: Funktionsmenü – Zeitschaltuhr
Der Parameter „Beschreibung der Funktion im Display" definiert den Namen der Funktion unter der
diese dann im Display angezeigt wird. In diesem Beispiel ist z.B. die Funktion 1 als Schaltfunktion
(Wert senden – 1 Bit) mit der Beschreibung „Funktion 1" in den Parametern angelegt. Folglich wird
die Funktion wie nachfolgend dargestellt im Display angezeigt:
