MDT Technologies SCN-RTR55O.01 Betriebsanleitung

Technische Daten KNX Objektregler 55/63
Technical Data KNX Object Controller 55/63
Technische Daten
Technical Data
Messbereich Temperatursensor
Measurement range temperature sensor
Messbereich Feuchtesensor
Measurement range humidy sensor
Anzahl der Eingänge
Number of inputs
Interne Kontaktspannung
Internal contact voltage
Empfohlene Montagehöhe
Recommended installation height
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available application software
Max. Kabelquerschnitt
Permitted wire gauge
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power Consumption KNX bus typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen (B x H)
Dimensions (W x H)
Einbautiefe in Schalterdose
Installation depth in installation box
* Betauung vermeiden (max. 95% rel. Feuchte)
Avoid condensation (max. 95% humidity)
** Es besteht keine galvanische Trennung zwischen der Kontaktspannung und KNX Busspannung
** There is no galvanic separation between contact voltage and KNX bus voltage.
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0520
SCN-RTR55O.01 SCN-RTR63O.01
0 to +45°C 0 to +45°C
0 to 100%* 0 to 100%*
4 (for potential free contacts) 4 (for potential free contacts)
3,3VDC** internal 3,3VDC** internal
1,6m 1,6m
TP-256 TP-256
ETS 5 ETS 5
0,8mm Ø, solid core 0,8mm Ø, solid core
KNX Bus KNX Bus
< 0,3W < 0,3W
0 bis + 45°C 0 bis + 45°C
IP 20 IP 20
55mm x 55mm 63mm x 63mm
12mm 12mm
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung KNX Objektregler 55/63
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Object Controller 55/63
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.

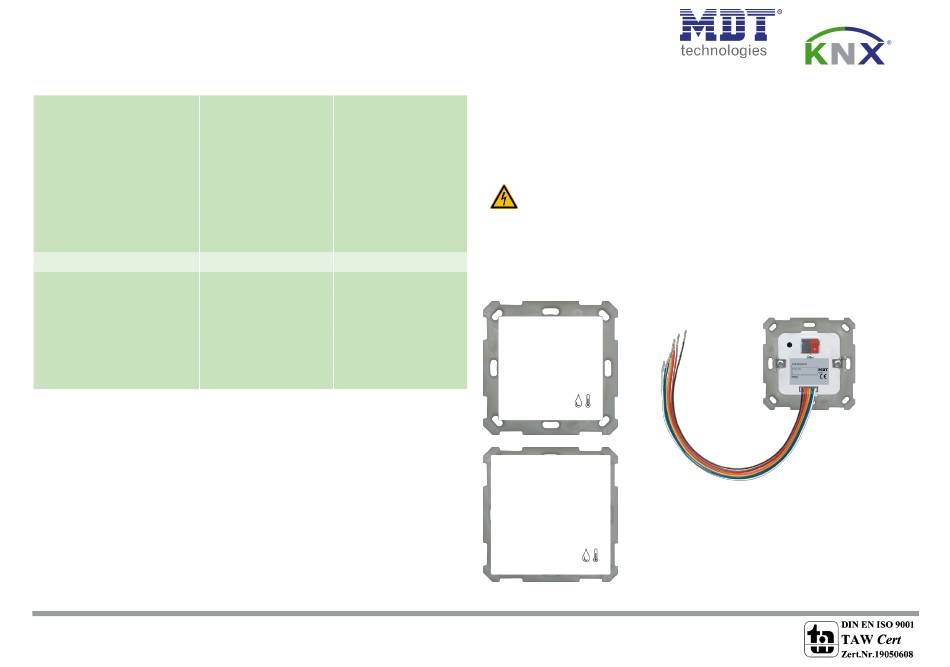

Anschlußklemmen, Bedien- und Anzeigeelemente KNX Objektregler 55/63
Terminals, Operating and Display KNX Object Controller 55/63
SCN-RTR55O.01 Front SCN-RTRxxO.01 Back
SCN-RTR63O.01 Front
1 - Programmiertaster
2 - Rote Programmier LED
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
Installation and commissioning of the device
4
3
1 2
3 - Busanschlußklemme
- Programming key 3 - KNX busconnection terminal
4 - Anschlußkabel
- Red programming LED 4- I/O cables
