Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01

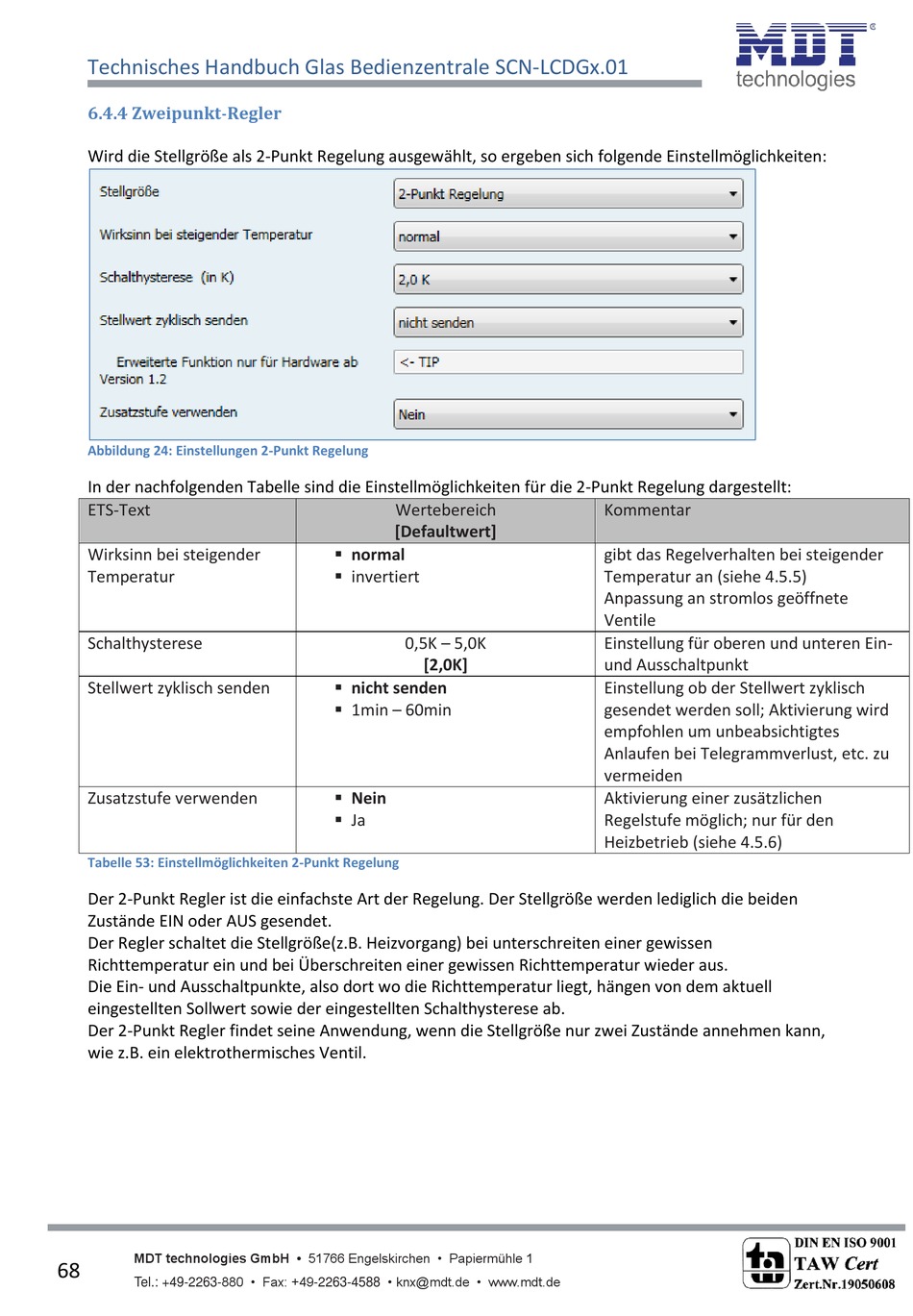

6.4.4 Zweipunkt-Regler

Wird die Stellgröße als 2-Punkt Regelung ausgewählt, so ergeben sich folgende Einstellmöglichkeiten:

Abbildung 24: Einstellungen 2-Punkt Regelung

In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die 2-Punkt Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Schalthysterese
Stellwert zyklisch senden
Zusatzstufe verwenden
Tabelle 53: Einstellmöglichkeiten 2-Punkt Regelung
Der 2-Punkt Regler ist die einfachste Art der Regelung. Der Stellgröße werden lediglich die beiden
Zustände EIN oder AUS gesendet.
Der Regler schaltet die Stellgröße(z.B. Heizvorgang) bei unterschreiten einer gewissen
Richttemperatur ein und bei Überschreiten einer gewissen Richttemperatur wieder aus.
Die Ein- und Ausschaltpunkte, also dort wo die Richttemperatur liegt, hängen von dem aktuell
eingestellten Sollwert sowie der eingestellten Schalthysterese ab.
Der 2-Punkt Regler findet seine Anwendung, wenn die Stellgröße nur zwei Zustände annehmen kann,
wie z.B. ein elektrothermisches Ventil.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
68
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
68
Wertebereich
[Defaultwert]
 normal
 invertiert
0,5K – 5,0K
[2,0K]
 nicht senden
 1min – 60min
 Nein
 Ja
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4.5.5)
Anpassung an stromlos geöffnete
Ventile
Einstellung für oberen und unteren Ein-
und Ausschaltpunkt
Einstellung ob der Stellwert zyklisch
gesendet werden soll; Aktivierung wird
empfohlen um unbeabsichtigtes
Anlaufen bei Telegrammverlust, etc. zu
vermeiden
Aktivierung einer zusätzlichen
Regelstufe möglich; nur für den
Heizbetrieb (siehe 4.5.6)
