Technisches Handbuch
Jalousietaster Smart 55

2.3 Anschluss-Schema

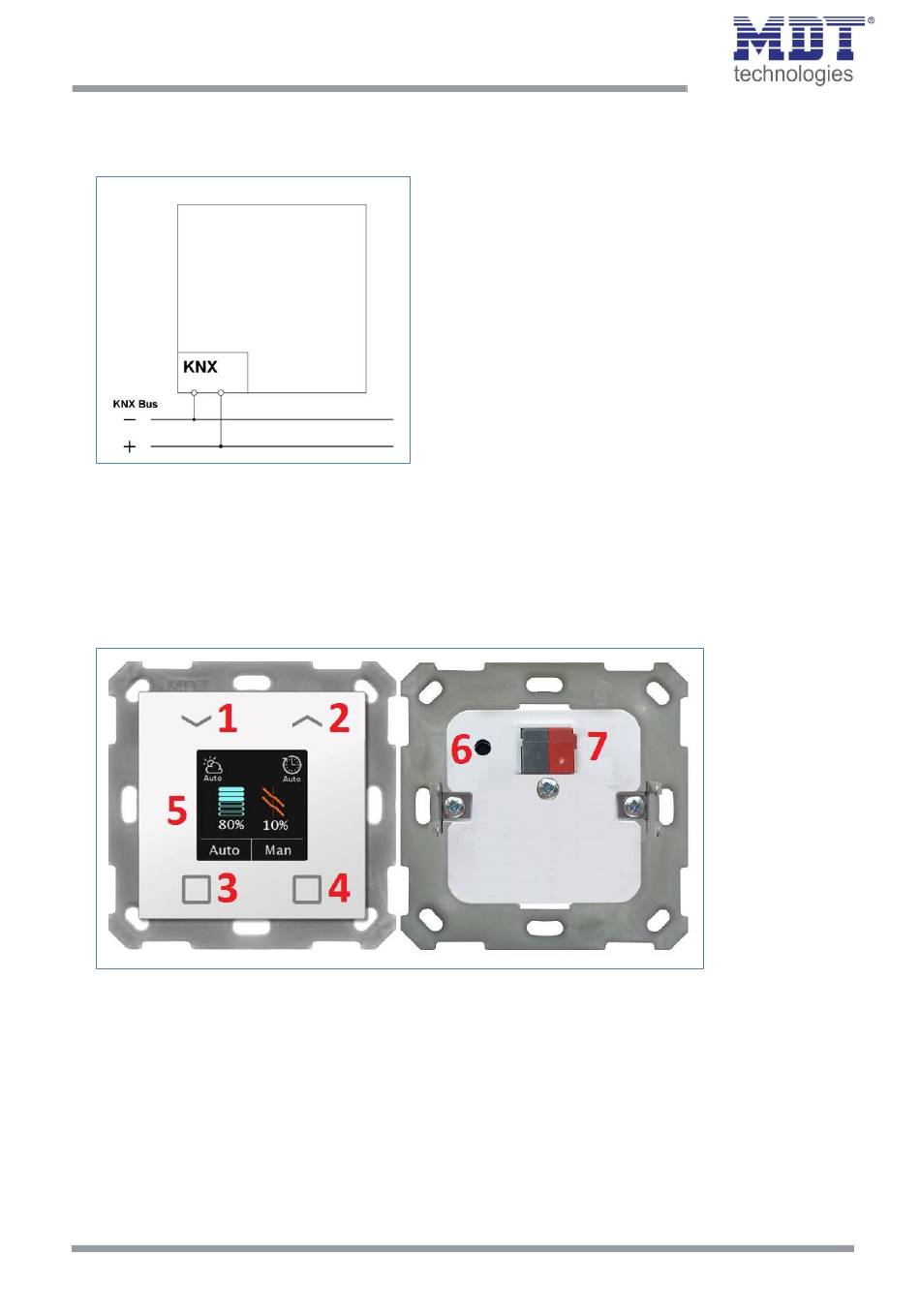

Abbildung 1: Exemplarisches Anschluss Schema

2.4 Aufbau &Bedienung
Das nachfolgende Bild zeigt den Aufbau des Jalousietasters Smart 55:
Abbildung 2: Aufbau & Bedienung
1, 2, 3, 4 =
5 =
6 =
7 =
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
7
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
BE-JTA5504.01
Bedientasten
Farbdisplay
Programmiertaste
Busanschlussklemme
