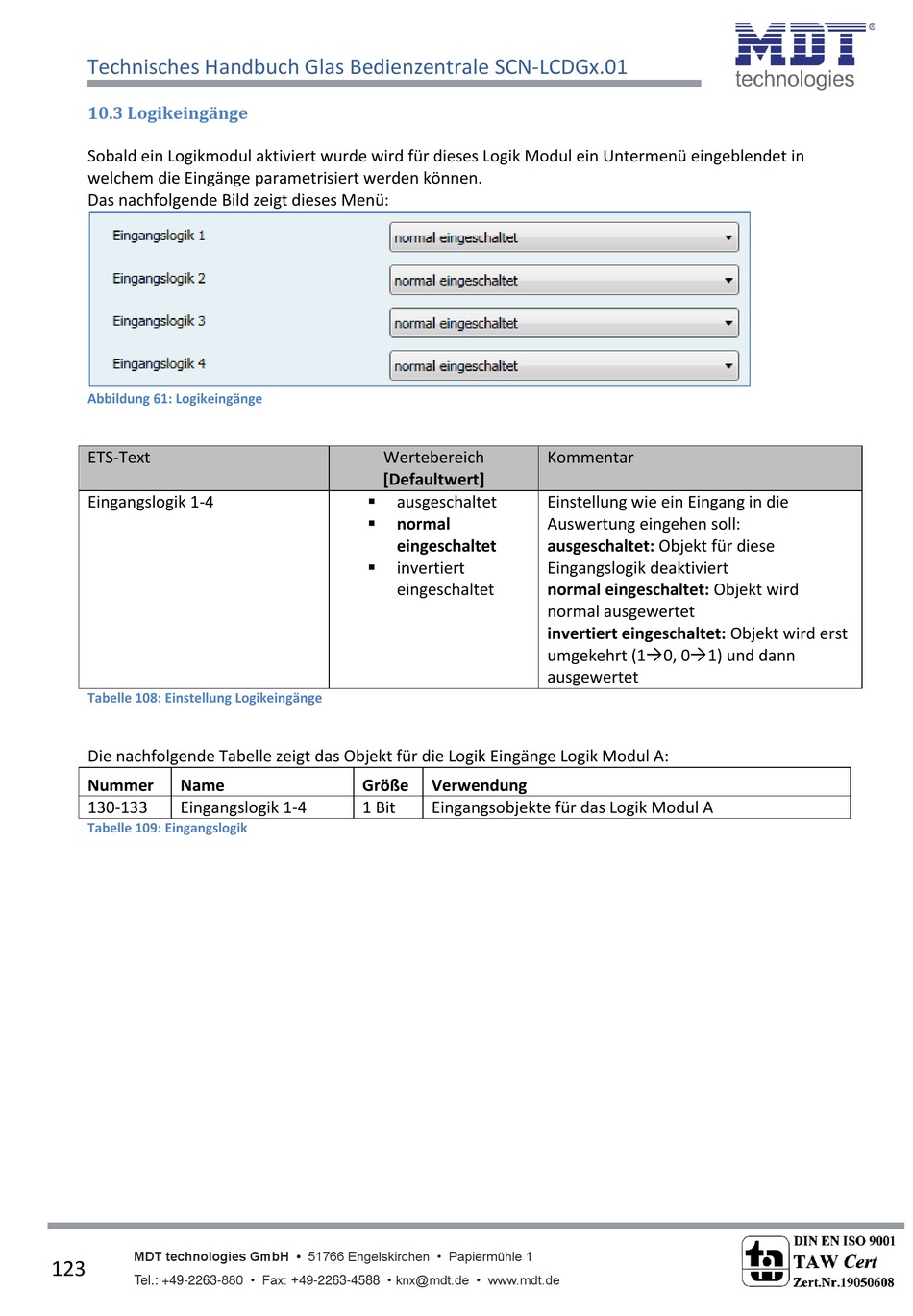

Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
10.3 Logikeingänge
Sobald ein Logikmodul aktiviert wurde wird für dieses Logik Modul ein Untermenü eingeblendet in
welchem die Eingänge parametrisiert werden können.
Das nachfolgende Bild zeigt dieses Menü:
Abbildung 61: Logikeingänge
ETS-Text
Eingangslogik 1-4
Tabelle 108: Einstellung Logikeingänge
Die nachfolgende Tabelle zeigt das Objekt für die Logik Eingänge Logik Modul A:
Nummer Name
130-133 Eingangslogik 1-4

Tabelle 109: Eingangslogik

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
123
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
123
Wertebereich
[Defaultwert]

ausgeschaltet

normal
eingeschaltet

invertiert
eingeschaltet
Größe Verwendung
1 Bit Eingangsobjekte für das Logik Modul A
Kommentar
Einstellung wie ein Eingang in die
Auswertung eingehen soll:
ausgeschaltet: Objekt für diese
Eingangslogik deaktiviert
normal eingeschaltet: Objekt wird
normal ausgewertet
invertiert eingeschaltet: Objekt wird erst
umgekehrt (10, 01) und dann
ausgewertet
