Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
7.3 Stufenregler einfach
Der Stufenregler binärkodiert ist von seiner Funktionalität identisch mit dem normalen Stufenregler
wie unter 7.1 Stufenschalter bitcodiert beschrieben. Lediglich die Ausgangstufe ist anders aufgebaut.
Bei jeder Erhöhung der Stufe wird die vorherige und die neue eingeschaltet, was auch aus den
Kommunikationsobjekten deutlich wird:
Nummer
Name
39
Ausgang Stufe 1
40
Ausgang Stufe 1+2
41
Ausgang Stufe 1+2+3
42
Ausgang Stufe 1+2+3+4
Tabelle 66: Kommunikationsobjekte Stufenregler einfach
7.4 Stufenregler als Byte
Der „Stufenregler als Byte" verfügt über einen stetigen Ausgangswert. Es können 4 Stufen definiert
werden für welche jeweils ein absoluter Prozentwert angegeben werden kann. Hinzu kommt der
Zustand Aus als 5. Stufe.

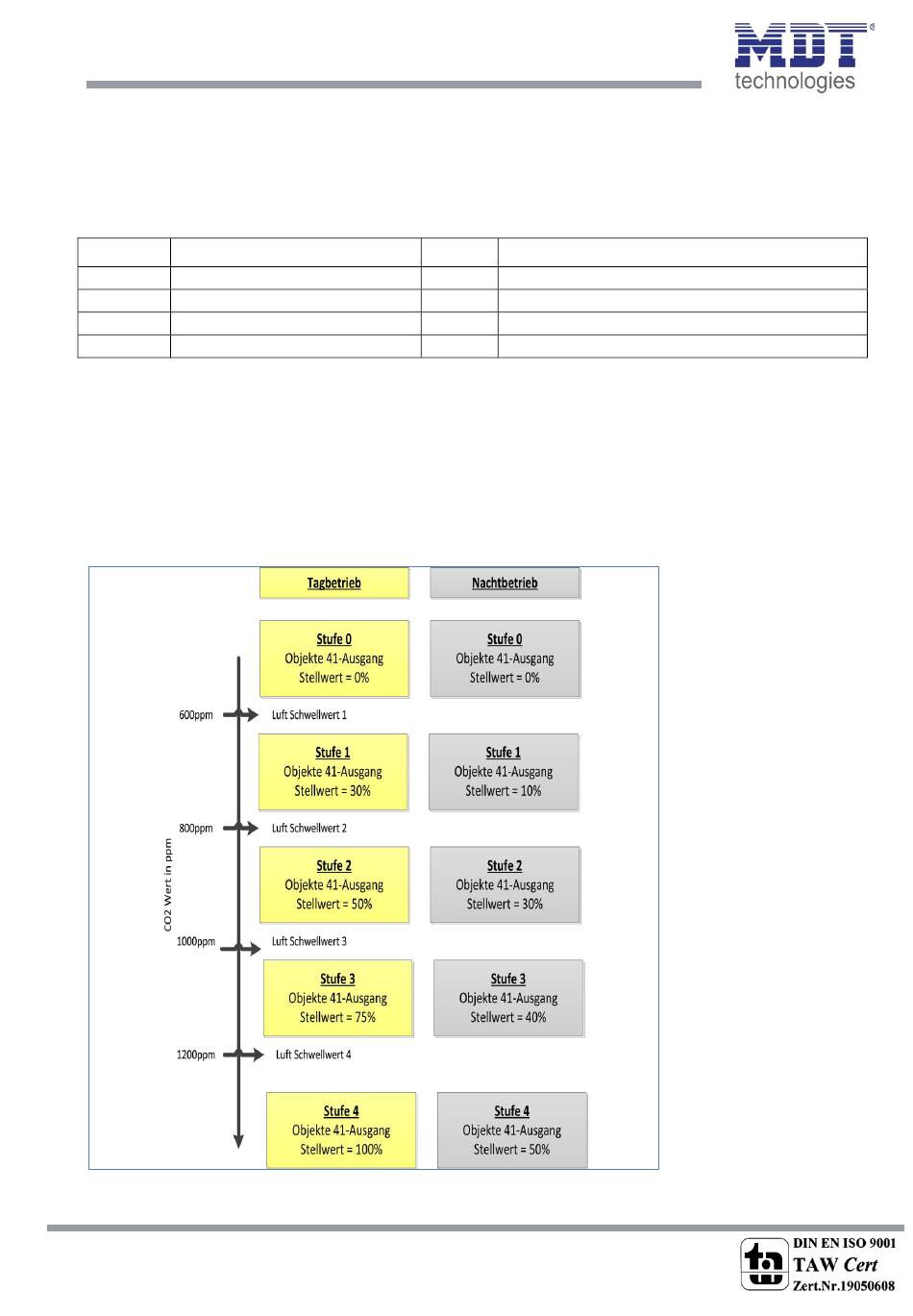

Das nachfolgende Bild zeigt ein Beispiel für den Ausgang des Stufenreglers als Byte:
Abbildung 38: Beispiel Ausgang - Stufenregler als Byte
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
84
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
84
Größe
Verwendung
1 Bit
Schalten der 1. Ausgangsstufe
1 Bit
Schalten der Ausgangsstufen 1 & 2
1 Bit
Schalten der Ausgangsstufen 1, 2 & 3
1 Bit
Schalten der Ausgangsstufen 1, 2, 3 & 4
