Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01

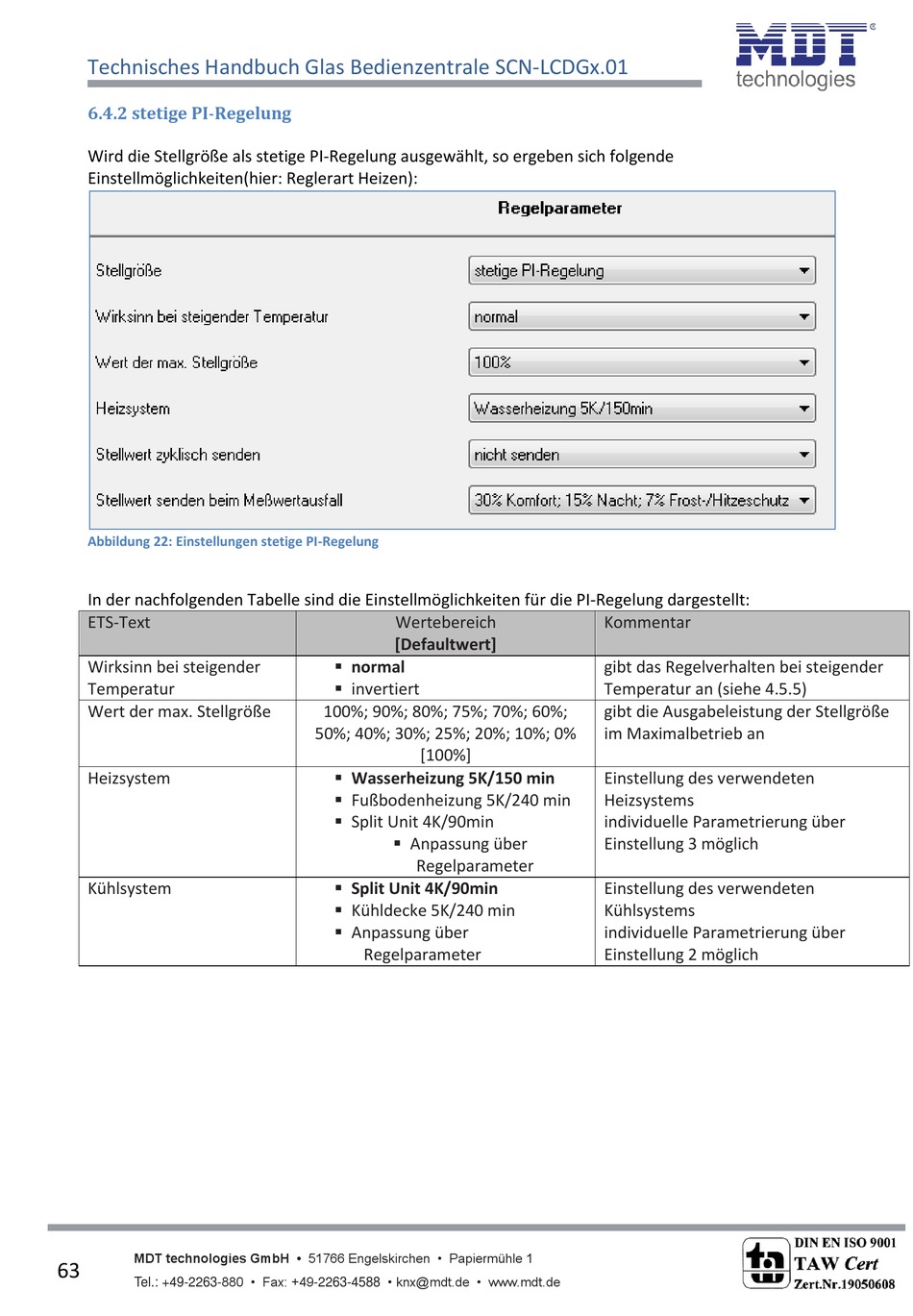

6.4.2 stetige PI-Regelung

Wird die Stellgröße als stetige PI-Regelung ausgewählt, so ergeben sich folgende
Einstellmöglichkeiten(hier: Reglerart Heizen):

Abbildung 22: Einstellungen stetige PI-Regelung

In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für die PI-Regelung dargestellt:
ETS-Text
Wirksinn bei steigender
Temperatur
Wert der max. Stellgröße
Heizsystem
Kühlsystem
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
63
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
63
Wertebereich
[Defaultwert]
 normal
 invertiert
100%; 90%; 80%; 75%; 70%; 60%;
50%; 40%; 30%; 25%; 20%; 10%; 0%
[100%]
 Wasserheizung 5K/150 min
 Fußbodenheizung 5K/240 min
 Split Unit 4K/90min
 Anpassung über
Regelparameter
 Split Unit 4K/90min
 Kühldecke 5K/240 min
 Anpassung über
Regelparameter
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4.5.5)
gibt die Ausgabeleistung der Stellgröße
im Maximalbetrieb an
Einstellung des verwendeten
Heizsystems
individuelle Parametrierung über
Einstellung 3 möglich
Einstellung des verwendeten
Kühlsystems
individuelle Parametrierung über
Einstellung 2 möglich
