MDT Technologies VisuControl Easy II Betriebsanleitung

Technische Daten VisuControl Easy II - Technical Data VisuControl Easy II
Technische Daten
Technical Data
Schnittstelle
Interface
Max. Anzahl Funktionen
Max. number of functions
Spezifikation KNX Schnittstelle
Specification KNX interface
Verfügbare KNX Datenbanken
Available KNX databank
Max. Kabelquerschnitt
Max. conductor cross section
KNX Busklemme
KNX busconnection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme KNX Bus typ.
Power consumption KNX bus typ.
Umgebungstemperatur
Ambient temperature range
Schutzart
Protection classification
Abmessungen REG (Teilungseinheiten)
Dimensions MDRC (Space Units)
Anzeigeelemente VisuControl Easy II - Display VisuControl Easy II
LED Bus State IP grün An: LAN ok Aus: LAN Fehler
LED Bus State IP rot An: manuelles Überschreiben aktiv
LED Bus State TP grün An: KNX Linie ok Aus: KNX Linie nicht angeschlossen
LED Traffic IP grün Blinkend: Busverkehr auf LAN Aus: kein Busverkehr auf LAN
LED Traffic TP grün Blinkend: Busverkehr auf KNX Linie Aus: kein Busverkehr auf KNX Linie
LED Traffic TP rot Blinkend: Übertragungsfehler auf KNX Linie
LED Bus State IP green On: LAN ok Off: LAN error
LED Bus State IP red On: manual overwrite active
LED Bus State TP green On: KNX line ok Off: KNX line error or not connected
LED Traffic IP green Blinking: bus traffic on LAN Off: no traffic on LAN
LED Traffic TP green Blinking: bus traffic on KNX line Off: no traffic on KNX line
LED Traffic TP red Blinking: transmission error on KNX line
MDT technologies GmbH 51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 knx@mdt.de www.mdt.de
• •
Stand: 0623
VC-EASY.03
KNX / Ethernet
200
TP-256
ab ETS 5
Ø 0,8 mm, solid core
KNX Bus
< 0,8 W
0 ... +45 °C
IP20
2 TE
Papiermühle 1
•
Betriebsanleitung VisuControl Easy II, VC-EASY.03
nur für autorisiertes Elektrofachpersonal
Operating Instructions VisuControl Easy II, VC-EASY.03
for authorised electricians only
Inbetriebnahmecode für KNX Secure (ab ETS 5.7.x) - Dieses Dokument sicher aufbewahrern !
Commissioning code for KNX Secure (from ETS 5.7.x) - Keep this document safe!
!!! Aufkleber mit Inbetriebnahmecode hier einkleben !!!
!!! Paste the sticker with commisioniong code here !!!
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
Installation and commissioning of the device only be carried out by authorised electricans. The relevant standards,
directives, regulations and instructions must be observed. The devices are approved for use in the EU and have the CE
mark. Use in USA and Canada is prohibited.

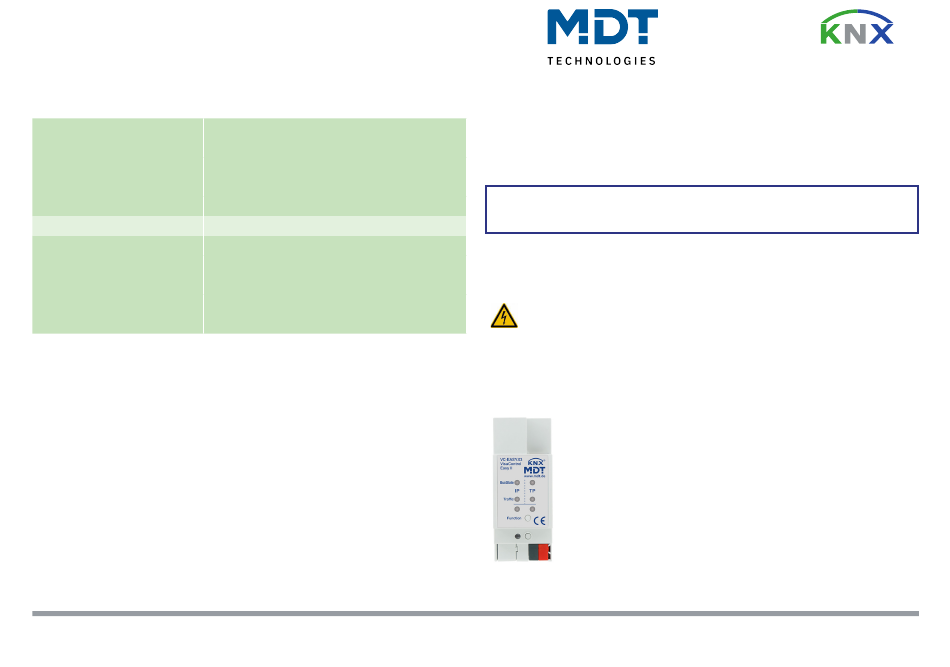

Anschlussklemmen, Bedien- und Anzeigeelemente VisuControl Easy II
Terminals, Operating and Display VisuControl Easy II
5
4
3 2
1
1 - Busanschlussklemme 3 - Rote Programmier LED
- KNX busconnection terminal - Red programming LED
2 - Programmiertaster 4 - LED Anzeigen
- Programming button - LED Indicators
Technische Änderungen und Irrtümer vorbehalten. Abbildungen können abweichen.
Technical modifications and corrections may be made without notice. Images may differ.
Danger High Voltage
5 - Ethernet Anschluß RJ45
- Ethernet connection RJ45
®
-
ZZEASY03 -
