MDT Technologies KNX Taster RF+ Betriebsanleitung

Technische Daten KNX Taster RF+ - Technical Data KNX Push Button RF+
Technische Daten RF-TA55P2.01, RF-TA55P4.01
Technical Data RF-TA55P6.01, RF-TA55P8.01
Anzahl Sensorflächen
Number of sensor areas
Anzahl zweifarbige LED
Number of bicolored LED
Orientierungs LED
Orientation LED
Sendefrequenz
Transmitter frequency
Reichweite Freifeld
Range
Ausgangspegel
Output level
Empfindlichkeit
Sensitivity
Kompatibilität
KNX RF S-Mode (with ETS5 support)
Compatibility
Anzahl Ausgänge
Number of outputs
Maximale Schaltleistung pro Kanal
Output switching ratings
Ohmsche Last
Ohmic load
Kapazitive Last
Capacitive load
Spannung
Voltage
Maximaler Einschaltstrom
Maximum inrush current
Maximale Last
Maximum load
Glühlampen
Incandescent lamps
HV- Halogenlampen
Halogen lamp 230V
NV- Halogenlampen
Halogen lamp, electronic transformer
Leuchtstofflampen unkompensiert
Halogen lamp not compensated
Leuchtstofflampen parallelkompensiert
Halogen lamp parallel compensated
max. Anzahl EVG
max. number of electronic transformers
Mech. Schalthäufigkeit
Output life expectancy
Max. Kabelquerschnitt
Permitted wire gauge
Anschlußklemmen
Connection terminal
Versorgungsspannung
Power Supply
Leistungsaufnahme typ.
Power Consumption typ.
Umgebungstemperatur
Operation temperature range
Schutzart
Enclosure
Abmessungen (B x H)
Dimensions (W x H)
* Abhängig von der Schaltstellung der Ausgangsrelais.
MDT technologies GmbH
51766 Engelskirchen
•
Tel.: + 49 - 2263 - 880 Fax: + 49 - 2263 - 4588
•
Stand: 0914
RF-TA55A2.01, RF-TA55A4.01
RF-TA55A6.01, RF-TA55A8.01
2/4/6/8 2/4/6/8
2/4/6/8 2/4/6/8
1 1
868,3Mhz (Für den Betrieb in der EU/For operating inside the EU)
150m 150m
10dBm 10dBm
>-105dBm >-105dBm
KNX RF S-Mode (with ETS5 support)
- 2
-- 10A
-- 14uF
-- 230VAC
80A/150µs
--
40A/600µs
--
-- 1900W
-- 1400W
-- 500W
-- 500W
-- 90W
-- 2
-- 1.000.000
1,5mm² 1,5mm²
230VAC/50Hz 230VAC/50Hz
< 0,3W < 0,3W*
0 bis + 45°C 0 bis + 45°C
IP 20 IP 20
55mm x 55mm 55mm x 55mm
* Depends on the switching position of the output relays.
Papiermühle 1
•
knx@mdt.de www.mdt.de
• •
Betriebsanleitung KNX Taster RF+
nur für autorisiertes Elektrofachpersonal
Operating Instructions KNX Push Button RF+
for authorised electricans
Allgemeine Sicherheitshinweise - Important safety notes
Lebensgefahr durch elektrischen Strom -
• Das Gerät darf nur von Elektrofachkräften montiert und angeschlossen werden. Beachten sie die länderspezifischen
Vorschriften sowie die gültigen KNX-Richtlinien. Die Geräte sind für den Betrieb in der EU zugelassen und tragen das CE
Zeichen. Die Verwendung in den USA und Kanada ist nicht gestattet.
only be carried out by authorised electricans. The relevant standards, directives, regulations and instructions must be
observed. The devices are approved for use in the EU and have the CE mark. Use in USA and Canada is prohibited.
• Vor Arbeitsbeginn am Gerät immer über die vorgeschalteten Sicherungen spannungsfrei schalten.
Disconnect the mains power supply prior to installation or disassembly.
Anschlußklemmen, Bedien- und Anzeigeelemente KNX Taster RF+
Terminals, Operating and Display KNX Push Button RF+

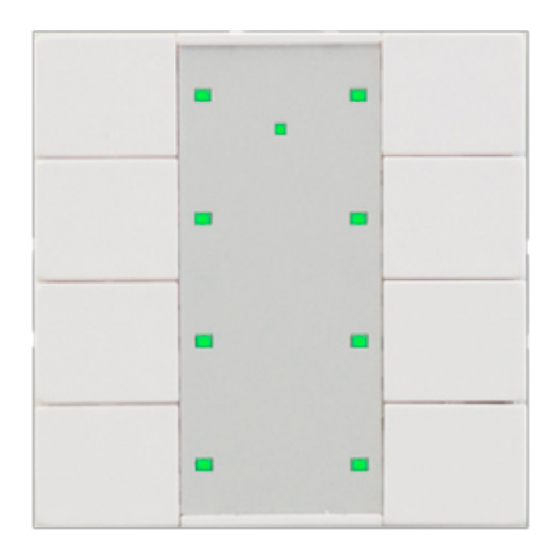

RF-TA55x8.01 Front Oberteil/Upper part BG-RFPSA Front Unterteil/Base part
2
3
RF-TA55x.01 Back Oberteil/Upper part BG-RFPSA Back Unterteil/Base part
1
Technische Änderungen und Irrtümer vorbehalten,
Abbildungen können abweichen.
Danger High Voltage
Installation and commissioning of the device
2
Alle roten LEDs der Taster dienen
als Programmier LED. Diese blinken im
Wechsel von links nach rechts.
2
All red LEDs of the Push Button are
used as programming LED. They are
blinking alternately from the left to the
right side.
1 - Programmiertaster
- Programming key
2 - Rote Programmier LED
- Red programming LED
3 - Beschriftungsfolie
- labeling film
4 - Anschlußklemmen
- Connection terminals
4
