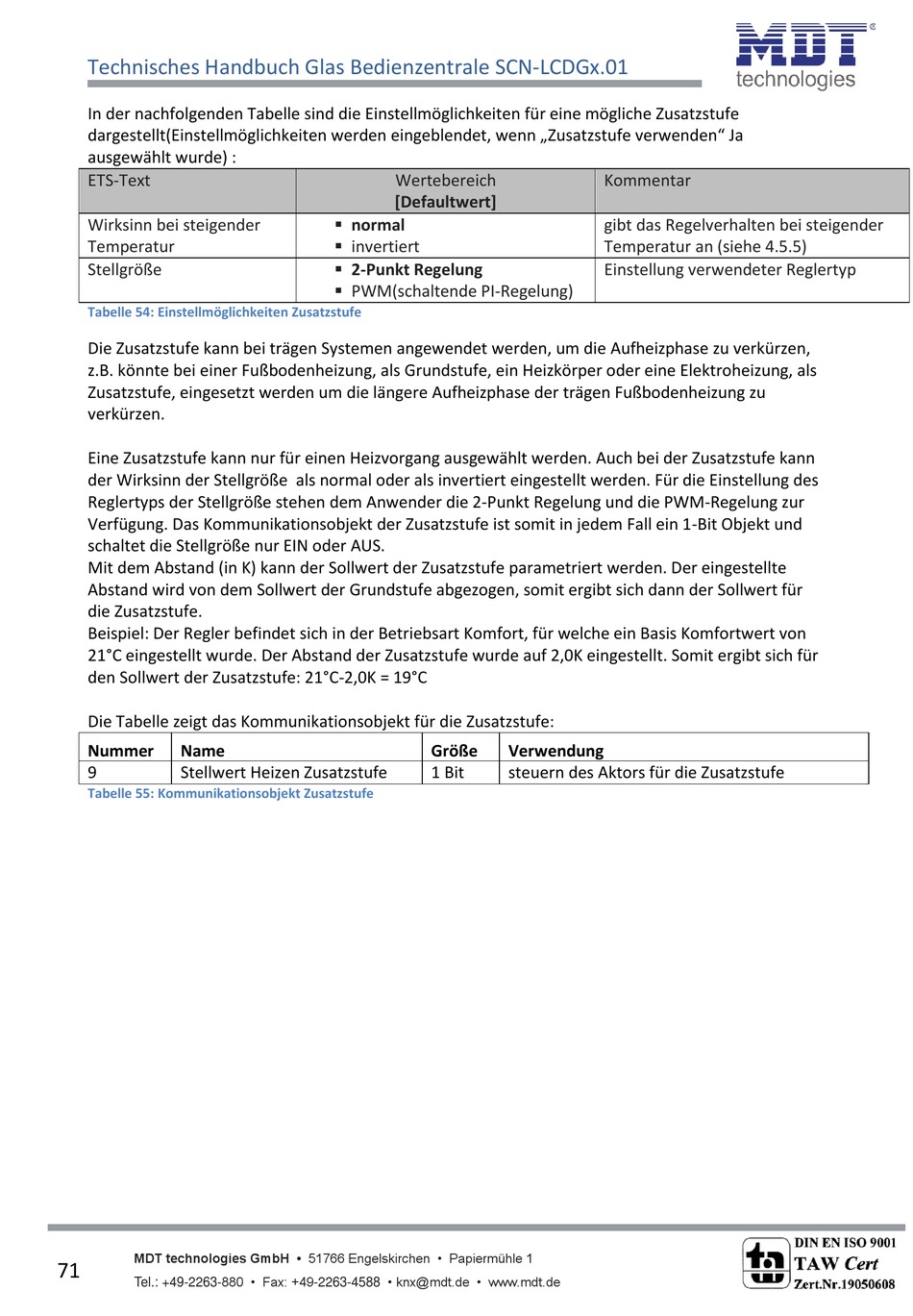

Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
In der nachfolgenden Tabelle sind die Einstellmöglichkeiten für eine mögliche Zusatzstufe
dargestellt(Einstellmöglichkeiten werden eingeblendet, wenn „Zusatzstufe verwenden" Ja
ausgewählt wurde) :
ETS-Text
Wirksinn bei steigender
Temperatur
Stellgröße
Tabelle 54: Einstellmöglichkeiten Zusatzstufe
Die Zusatzstufe kann bei trägen Systemen angewendet werden, um die Aufheizphase zu verkürzen,
z.B. könnte bei einer Fußbodenheizung, als Grundstufe, ein Heizkörper oder eine Elektroheizung, als
Zusatzstufe, eingesetzt werden um die längere Aufheizphase der trägen Fußbodenheizung zu
verkürzen.
Eine Zusatzstufe kann nur für einen Heizvorgang ausgewählt werden. Auch bei der Zusatzstufe kann
der Wirksinn der Stellgröße als normal oder als invertiert eingestellt werden. Für die Einstellung des
Reglertyps der Stellgröße stehen dem Anwender die 2-Punkt Regelung und die PWM-Regelung zur
Verfügung. Das Kommunikationsobjekt der Zusatzstufe ist somit in jedem Fall ein 1-Bit Objekt und
schaltet die Stellgröße nur EIN oder AUS.
Mit dem Abstand (in K) kann der Sollwert der Zusatzstufe parametriert werden. Der eingestellte
Abstand wird von dem Sollwert der Grundstufe abgezogen, somit ergibt sich dann der Sollwert für
die Zusatzstufe.
Beispiel: Der Regler befindet sich in der Betriebsart Komfort, für welche ein Basis Komfortwert von
21°C eingestellt wurde. Der Abstand der Zusatzstufe wurde auf 2,0K eingestellt. Somit ergibt sich für
den Sollwert der Zusatzstufe: 21°C-2,0K = 19°C
Die Tabelle zeigt das Kommunikationsobjekt für die Zusatzstufe:
Nummer Name
9 Stellwert Heizen Zusatzstufe

Tabelle 55: Kommunikationsobjekt Zusatzstufe

MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
71
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
71
Wertebereich
[Defaultwert]
 normal
 invertiert
 2-Punkt Regelung
 PWM(schaltende PI-Regelung)
Größe
1 Bit
Kommentar
gibt das Regelverhalten bei steigender
Temperatur an (siehe 4.5.5)
Einstellung verwendeter Reglertyp
Verwendung
steuern des Aktors für die Zusatzstufe
