Technisches Handbuch Glas Bedienzentrale SCN-LCDGx.01
Temperaturwert senden als --> Sollwertverschiebung
Sollwertverschiebung über --> 1 Bit Objekt
Durch diese Funktion werden 1 Bit Objekte zur Sollwertverschiebung gesendet. Die Schrittweite der
Verschiebung wird im Regler definiert.
Folgende Objekte werden eingeblendet:
Nummer Name
68 Sollwertverschiebung
senden
70 Status aktueller Sollwert
Tabelle 95: Kommunikationsobjekte Sollwertverschiebung senden über 1 Bit Objekt

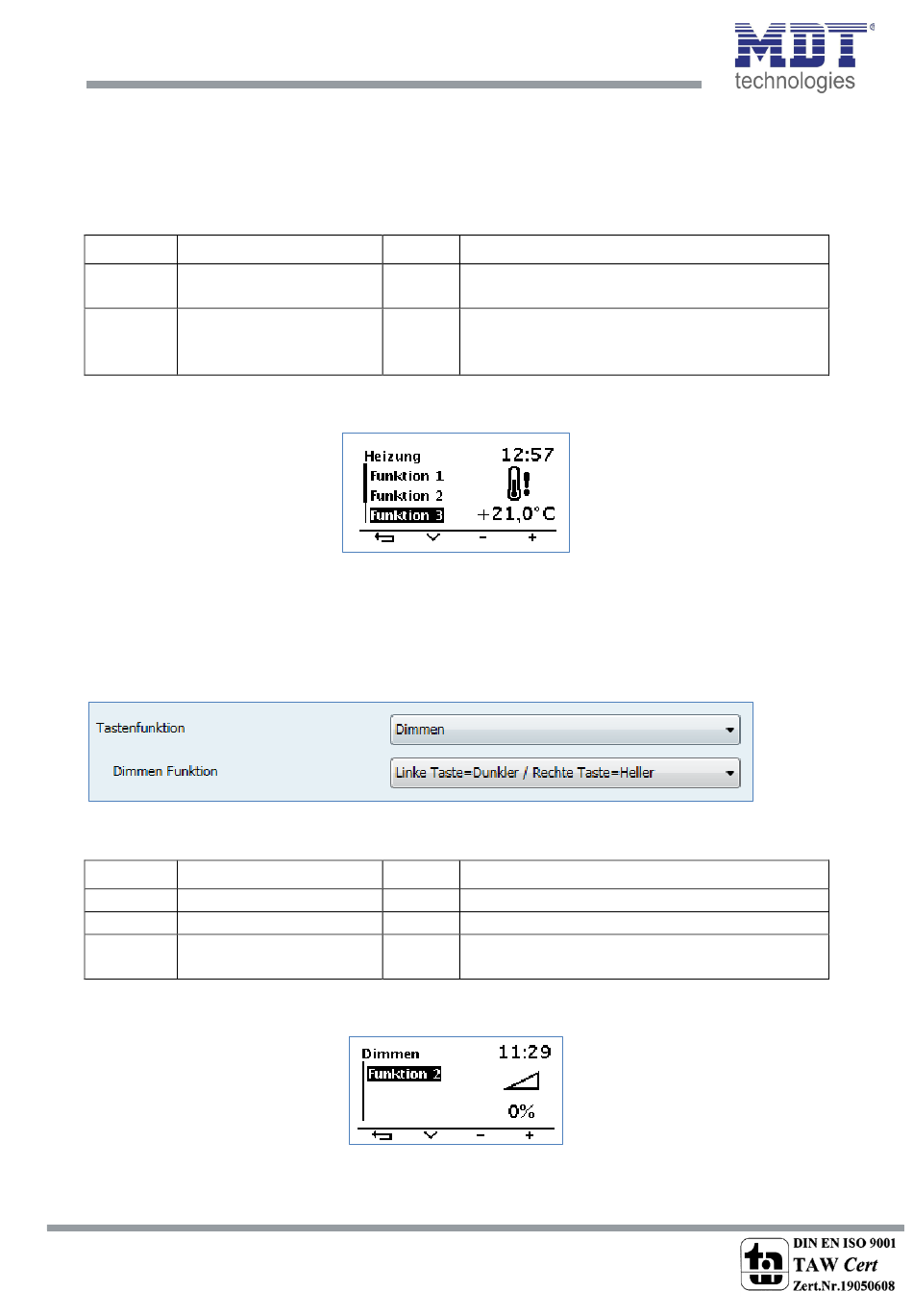

In der Bedienzentrale wird die Funktion wie folgt angezeigt:
1 = Sollwert verringern
2 = Sollwert erhöhen

Funktionsgruppe: Dimmen

Das nachfolgende Bild zeigt die Einstellmöglichkeiten für die Tastenfunktion Dimmen:

Abbildung 56: Tastenfunktion Dimmen

Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nummer Name
68 Dimmen Ein/Aus
69 Dimmen
70 Status Dimmwert

Tabelle 96: Kommunikationsobjekte Schaltuhr-Dimmen

In der Bedienzentrale wird die Dimmfunktion wie folgt dargestellt:
Der Status des Dimmaktors dient der Rückmeldung über den aktuellen Dimmwert und wird in der
Bedienzentrale im dazugehörigen Symbol und in Prozent angezeigt.
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
112
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
112
Größe Verwendung
1 Bit Senden einer Sollwertverschiebung
2 Byte Visualisierung des aktuelle eingestellten
Sollwerts, zur Visualisierung muss der Regler
eine Sollwertänderung aussenden
1 2
Größe Verwendung
1 Bit Schaltfunktion = Funktion für die Schaltuhr
4 Bit relatives Dimmen über Tasten
1 Byte Rückmeldung über aktuellen Dimmwert für die
Bedienung über Tasten
