Technisches Handbuch
Jalousietaster Smart 55
4.4.3.7 Externe Funktion – Basisfunktion: Ein-Taster Dimmen
Das nachfolgende Bild zeigt die verfügbaren Einstellungen:

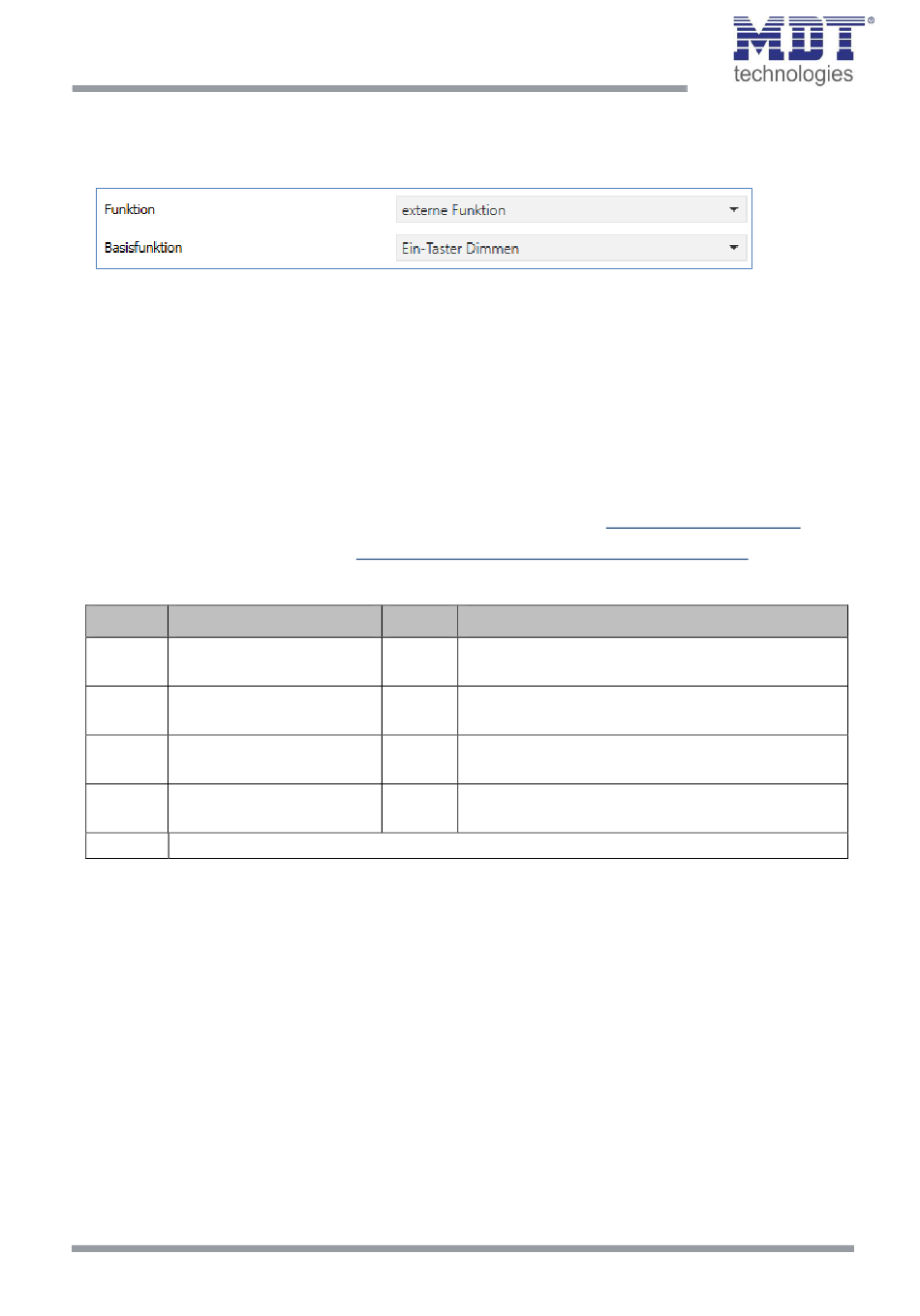

Abbildung 25: Einstellungen – Basisfunktion: Ein-Taster Dimmen
Bei der Funktion „Ein-Taster Dimmen" erscheinen für diese Taste zwei Kommunikationsobjekte, zum
einen die Funktion für den kurzen Tastendruck, das Schaltobjekt „Dimmen Ein/Aus". Zum anderen
die Funktion für den langen Tastendruck, das Dimmobjekt „Dimmen relativ".
Die Richtung (heller/dunkler) wird in Abhängigkeit des Kommunikationsobjektes „Status für
Umschaltung" umgekehrt.
Es handelt sich bei der Dimmfunktion um ein Start-Stop Dimmen, d.h. sobald die Dimmfunktion aktiv
wird, wird dem Eingang so lange ein heller oder dunkler Befehl zugewiesen bis die Taste losgelassen
wird. Nach dem Loslassen wird ein Stop Telegramm gesendet, welches den Dimmvorgang beendet.
Details zur Tasten-/Objektbeschreibung sowie zum Sperrobjekt, siehe
Details zur Anzeige im Display siehe
Die nachfolgende Tabelle zeigt die verfügbaren Kommunikationsobjekte:
Nummer Name
15 Taste 3: –
Dimmen Ein/Aus
16 Taste 3: –
Dimmen relativ
17 Taste 3 –
Status für Umschaltung
18 Taste 3: –
Status für Anzeige
+5 Taste 4
Tabelle 25: Kommunikationsobjekte – Basisfunktion: Ein-Taster Dimmen
MDT technologies GmbH • 51766 Engelskirchen • Papiermühle 1
40
Tel.: +49-2263-880 • Fax: +49-2263-4588 • knx@mdt.de • www.mdt.de
BE-JTA5504.01
4.4.3.1 Identische Einstellung – Darstellung am
Größe Verwendung
1 Bit Schaltbefehl für die Dimmfunktion
4 Bit Befehl für relatives Dimmen
1 Bit Empfang des Status mit aktueller Information über
den Status des anzusteuernden Aktor
1 Byte Empfang des Status der aktuellen, absoluten
Helligkeit
4.4.1 Identische Parameter.
Display.
