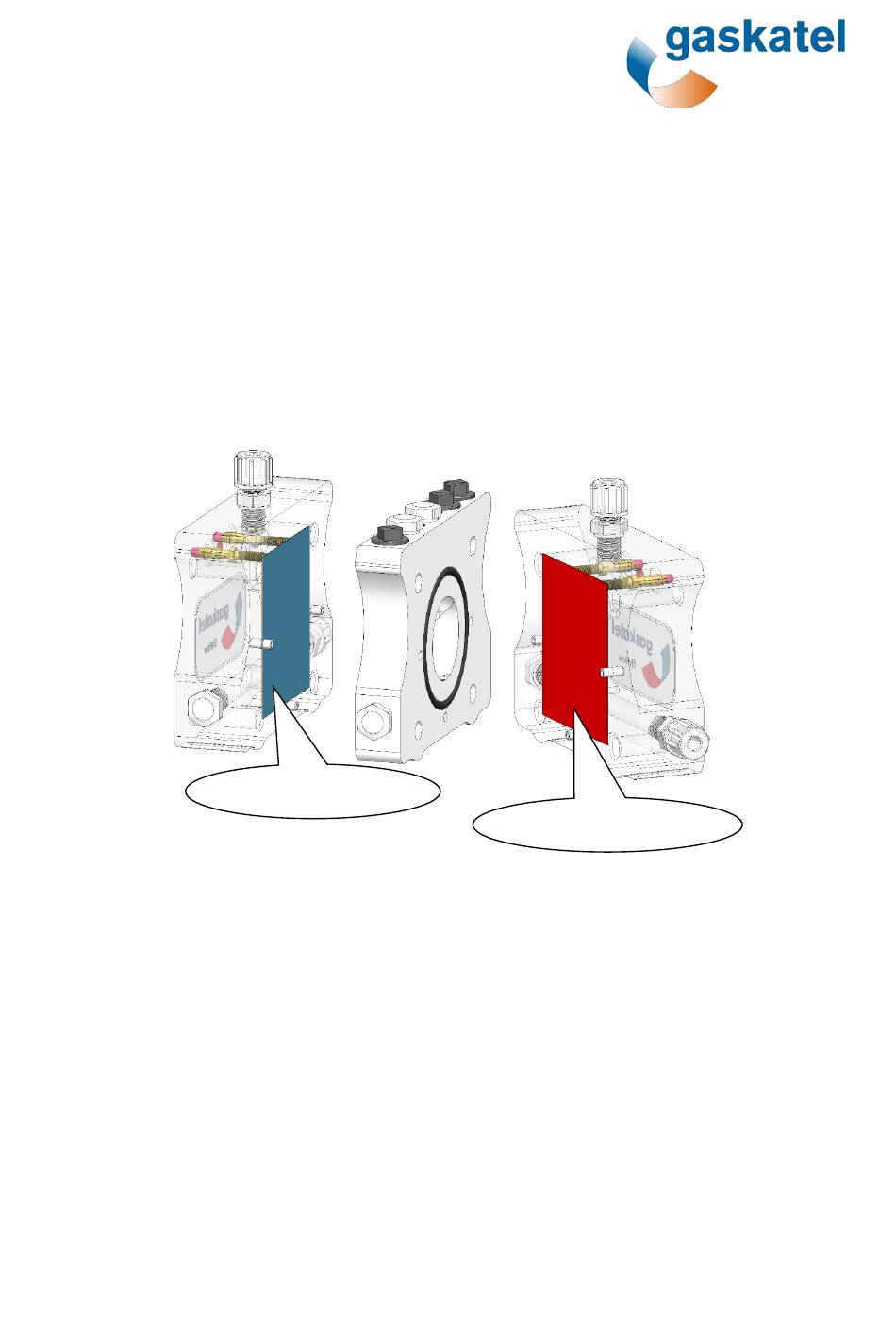

Anordnung für den Aufbau einer Brennstoffzelle
Die einzelnen Module des ElyFlow-Systems können auch kombiniert werden, um eine
Brennstoffzelle aufzubauen. Dazu müssen zwei Arbeitselektrodenhalter sowie ein
Analytraum kombiniert werden.
Arbeitselektrodenhalter aus PMMA erlauben ein Blick auf die Gasdiffusions-elektroden.
So kann z. B. beobachtet werden, ob sich Flüssigkeitstropfen auf der Gasseite der
Elektroden bilden, weil der Elektrolyt durchdringt (sogenanntes „Ertrinken" der Elektrode)
oder aber Wasser nicht abtransportiert werden kann.
Eine Temperierung über die Zellbauteile ist in diesem Aufbau nicht möglich. Der Elektrolyt
kann dann in einem Vorratsgefäß temperiert werden und muss dann durch die Zelle
gepumpt werden. Die Temperatur sollte wegen der Bauteile aus PMMA 80°C nicht
überschreiten.
Sauerstoffelektrode
Wasserstoffelektrode
