Aufbau und Beschreibung
5
Aufbau und Beschreibung
5.1 Aufbau Rotationsmodul RM 63
Montageanleitung DE
Die Baureihe der RM 63 Rotationsmodule dient der stossfreien Drehbewegung
von fest montierten Lasten in der dafür definierten Umgebungs- und
Einsatzbedingungen siehe technische Daten.
Die Einbaulage des RM 63 kann sowohl vertikal als auch horizontal erfolgen.
Ausgenommen hiervon ist das RMZ 63/2 Modul, das nur horizontal eingebaut
werden darf.

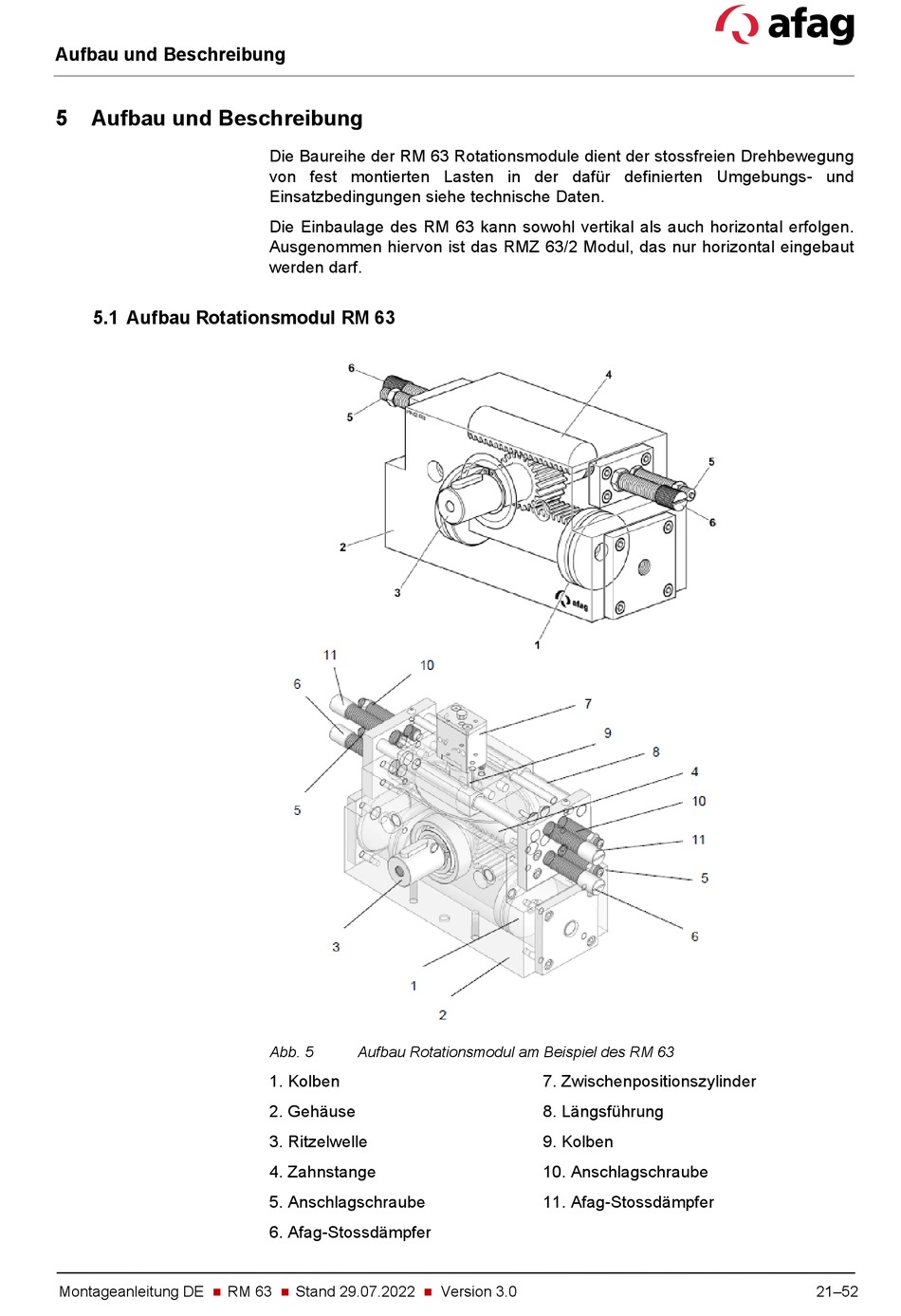

Abb. 5
Aufbau Rotationsmodul am Beispiel des RM 63
1. Kolben
2. Gehäuse
3. Ritzelwelle
4. Zahnstange
5. Anschlagschraube
6. Afag-Stossdämpfer
RM 63
Stand 29.07.2022
7. Zwischenpositionszylinder
8. Längsführung
9. Kolben
10. Anschlagschraube
11. Afag-Stossdämpfer
Version 3.0
21–52
