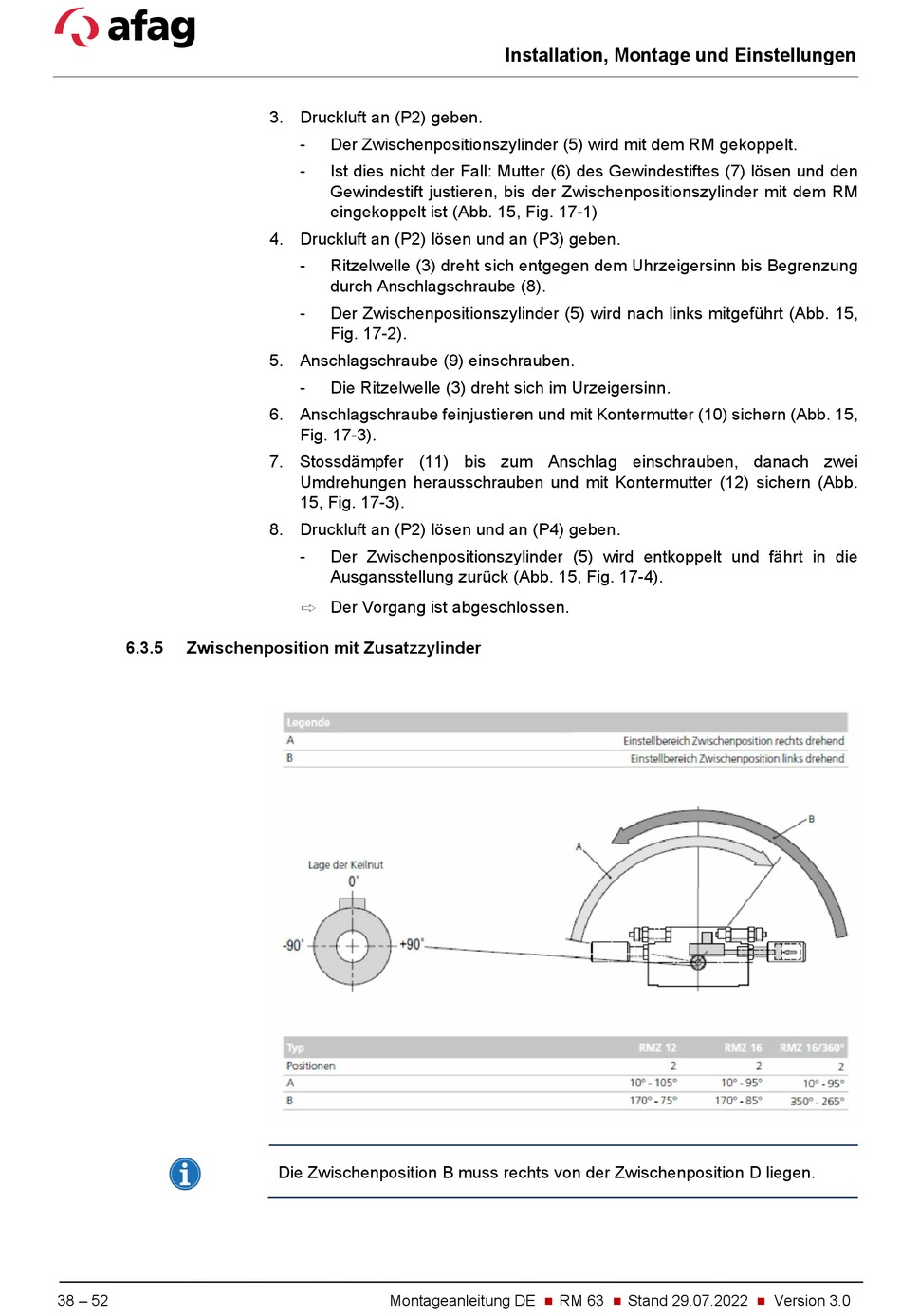

6.3.5
Zwischenposition mit Zusatzzylinder
38 – 52
3. Druckluft an (P2) geben.
-
Der Zwischenpositionszylinder (5) wird mit dem RM gekoppelt.
-
Ist dies nicht der Fall: Mutter (6) des Gewindestiftes (7) lösen und den
Gewindestift justieren, bis der Zwischenpositionszylinder mit dem RM
eingekoppelt ist (Abb. 15, Fig. 17-1)
4. Druckluft an (P2) lösen und an (P3) geben.
-
Ritzelwelle (3) dreht sich entgegen dem Uhrzeigersinn bis Begrenzung
durch Anschlagschraube (8).
-
Der Zwischenpositionszylinder (5) wird nach links mitgeführt (Abb. 15,
Fig. 17-2).
5. Anschlagschraube (9) einschrauben.
-
Die Ritzelwelle (3) dreht sich im Urzeigersinn.
6. Anschlagschraube feinjustieren und mit Kontermutter (10) sichern (Abb. 15,
Fig. 17-3).
7. Stossdämpfer (11) bis zum Anschlag einschrauben, danach zwei
Umdrehungen herausschrauben und mit Kontermutter (12) sichern (Abb.
15, Fig. 17-3).
8. Druckluft an (P2) lösen und an (P4) geben.
-
Der Zwischenpositionszylinder (5) wird entkoppelt und fährt in die
Ausgansstellung zurück (Abb. 15, Fig. 17-4).
Der Vorgang ist abgeschlossen.
Die Zwischenposition B muss rechts von der Zwischenposition D liegen.
Montageanleitung DE
Installation, Montage und Einstellungen
RM 63
Stand 29.07.2022
Version 3.0
